Umpositionieren
Modus Cube Modell / Modus Cube Bauteil
Registerkarte Bauteile > Gruppe 3D-Einbauteile umpositionieren
(Nur im Projektmodell aus dem aktiven Teilmodell)
 | Einzelne oder mehrere ausgewählte Hauptpositionen umpositionieren |

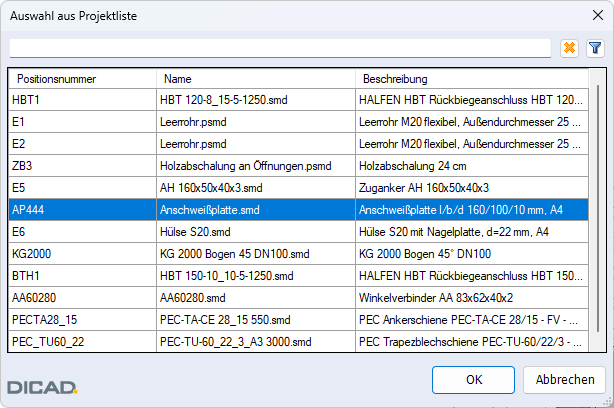

Einzelne oder mehrere Hauptpositionen können Sie nachträglich umpositionieren. Klicken Sie die Funktion, öffnet sich die Projektliste mit allen vorhandenen Einbauteilen im Projekt:
Wählen Sie das Einbauteil aus und bestätigen dieses mit OK.
In der Zusatzleiste geben Sie ein neues Präfix und/oder die Hauptpositionsnummer in die Eingabefelder ein und bestätigen mit [Enter]:
Zusatzleiste
Die Eingabe bestätigen Sie mit Rechtsklick.

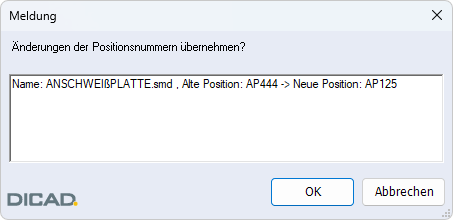

Eine Meldung erscheint mit der Abfrage, ob die Änderungen der Positionsnummern übernommen werden sollen:
Wenn Sie die Frage bestätigen, wird das Einbauteil umpositioniert.

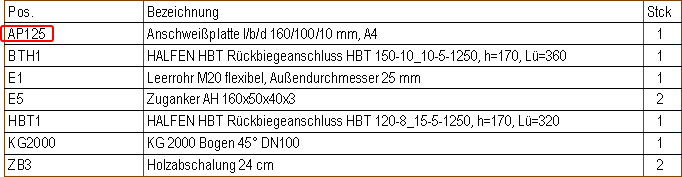

Nach der Aktualisierung der Einbauteilliste auf dem Plan wird die neue Positionierung des Einbauteils angezeigt:

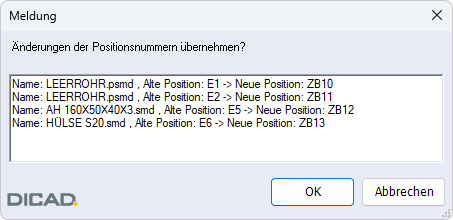

Wählen Sie mehrere Positionsnummern für eine nachträgliche Umpositionierung aus, bestimmen Sie das neue Präfix und/oder die „erste“ neue Hauptpositionsnummer, z.B. 10. Das Präfix gilt für alle Positionen. Die Hauptpositionsnummern werden neu durchpositioniert:
