3D-Einbauteile
Menü Zubehör > 3D-Einbauteile
Werkzeugleiste:
3D-Einbauteile
3D-Einbauteile sind nicht parametrisierte 3D-Objekte.
Sie werden verwaltet, positioniert und gezählt wie 2D-Einbauteile.
Siehe hierzu:
Meldung zu doppelten Positionsnummern ein-/ausschalten

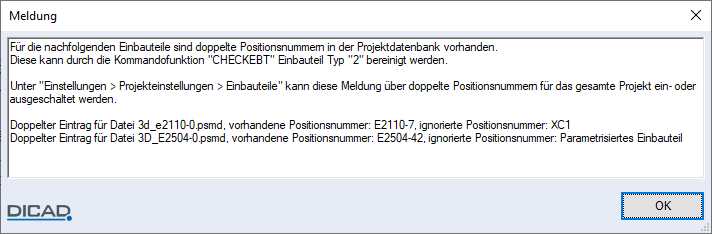

Öffnen Sie einen Plan mit 3D-Einbauteilen, für die doppelte Positionsnummern in der Projektdatenbank vorhanden sind, erscheint hierzu eine Meldung, in der jede Positionsnummer mit einer Info aufgeführt wird:
Haben Sie als erster einen Plan mit dieser Meldung im Projekt geöffnet, können Sie hiernach für das gesamte Projekt diese Meldung über das Menü Einstellungen > Projekteinstellungen > Einbauteile > Option Meldung zu doppelten Positiosnummern ausschalten.
Die Pläne im Projekt werden dann ohne diesen Hinweis zu doppelten Positionsnummern geöffnet.

Funktionsleiste
Liste
Funktionszusatzleiste
Siehe hierzu:

Info
Hier nicht erläuterte Funktionen wie die Projektliste, Planliste usw. können Sie analog der Beschreibung der Funktionszusatzleiste der 2D-Einbauteile nutzen.

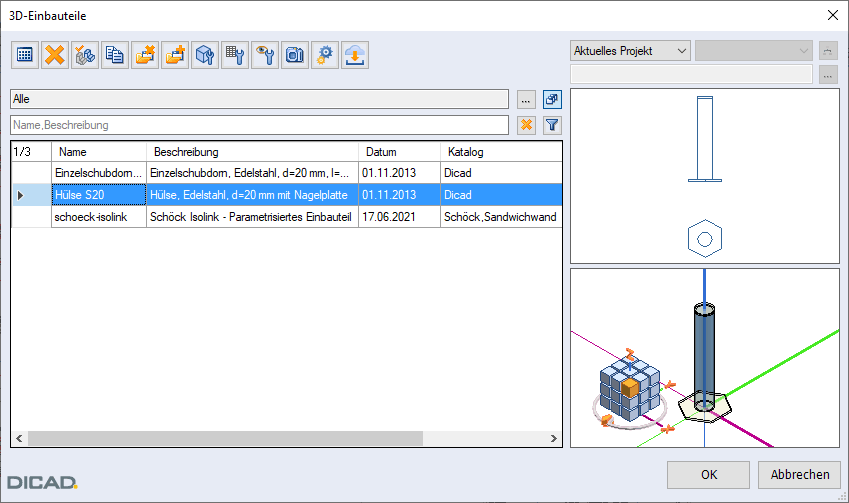

Verwaltung
Dateiverwaltung des gewählten Einbauteiltyps
(Alternativ können Sie die Dialogbox auch über das Menü Einstellungen > Verwaltungen > 3D-Einbauteile öffnen.)
Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur Dateiverwaltung. Neben den Icons der Dateiverwaltung stehen für die Bearbeitung der 3D-Einbauteile weitere Icons zur Verfügung:
Siehe hierzu:


Info
Kataloge
Die Hersteller HALFEN, Hilti und PHILIPP haben ihre 3D-Einbauteile für STRAKON-Anwender praxisgerecht überarbeitet.
D.h. die Einbauteile wurden direkt in STRAKON mit einem niedrigen Detaillierungsgrad, z.B. ohne Schweißnähte, erzeugt und sind mit allen Daten wie Beschreibung, Material usw. hinterlegt. Die vereinfachten 3D-Einbauteil-Kataloge werden mit dem Programm ausgeliefert und müssen nicht heruntergeladen werden.

Im gespeicherten aktuellen Projekt nicht genutzte 3D-Einbauteile markieren
Verwaltung von nicht im aktuellen Projekt eingebauten 3D-Einbauteilen bereinigen

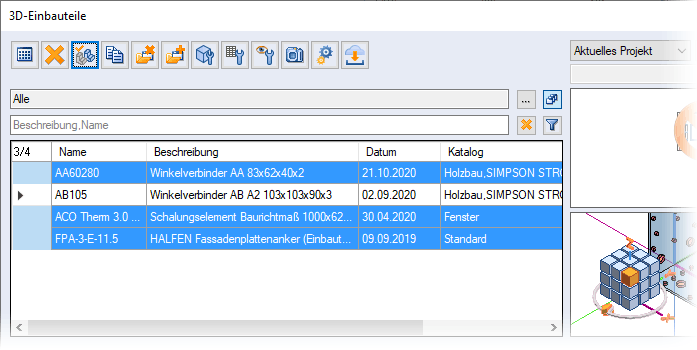

Ist das Icon eingeschaltet, werden alle nicht genutzten 3D-Einbauteile in der Liste markiert, die Sie dann z.B. löschen können:
Ein 3D-Einbauteil, welches im aktuellen Projekt genutzt wird, können Sie nicht löschen.

Wichtig
Damit alle 3D-Einbauteile korrekt markiert werden, sollten zu diesem Zeitpunkt alle Pläne im Projekt gespeichert sein.

Bauteil bearbeiten
Nach Klicken auf das Icon öffnet sich der Modus Cube - Bauteil.
3D-Objekte deklarieren
Um die Darstellungsart von 3D-Einbauteile in 3D-Sichten zu bestimmen (siehe Icon Ansichtseinstellungen), müssen Sie zuvor die entsprechenden 3D-Objekte deklarieren.

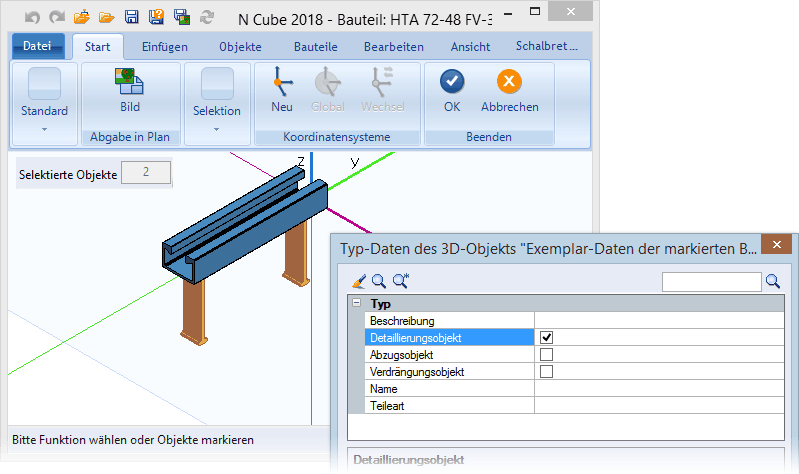

Sollen Objekte, die zu detailliert dargestellt sind, nicht dargestellt werden, selektieren Sie diese zunächst und öffnen dann über das Kontextmenü: Typdaten ändern (Strg+Shift+P):
Detaillierungsobjekt
Durch Einschalten der Option bestimmen Sie, dass diese 3D-Objekte als Detaillierungsobjekte deklariert sind.
Die Deklarierung eines 3D-Objekts als Detailierungsobjekt können Sie auch im Nachhinein über die Objektdaten > Option Detaillierungsobjekt einschalten.
Die Sichtbarkeit der Detaillierungssobjekte im Cube können Sie über die Ansichtsbox (Cube) ein-/ausschalten.

Info
3D-Einbauteile im Projekt archivieren
Bei Änderung eines 3D-Einbauteils können Sie den ursprünglichen Zustand archivieren (siehe Kapitel Konfigurationen, Projekteinstellungen).

Daten bearbeiten

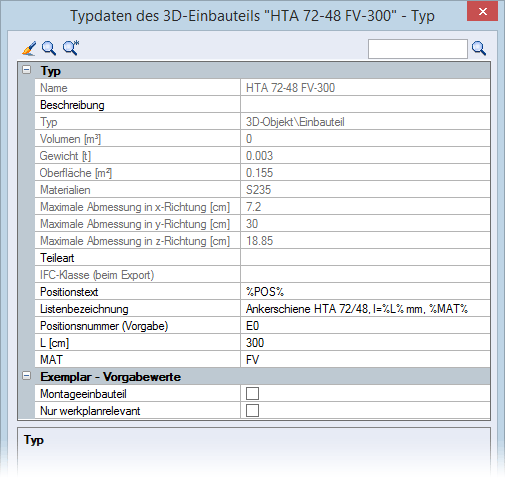

Typdaten des 3D-Einbauteils bearbeiten
Siehe hierzu:
Typ
Siehe hierzu:

Listenbezeichnung
Text zur Bezeichnung des Einbauteils in der Liste (max. 256 Zeichen) eingeben
Alle Variablen aus den Eigenschaften können Sie einfügen:


Bearbeiten

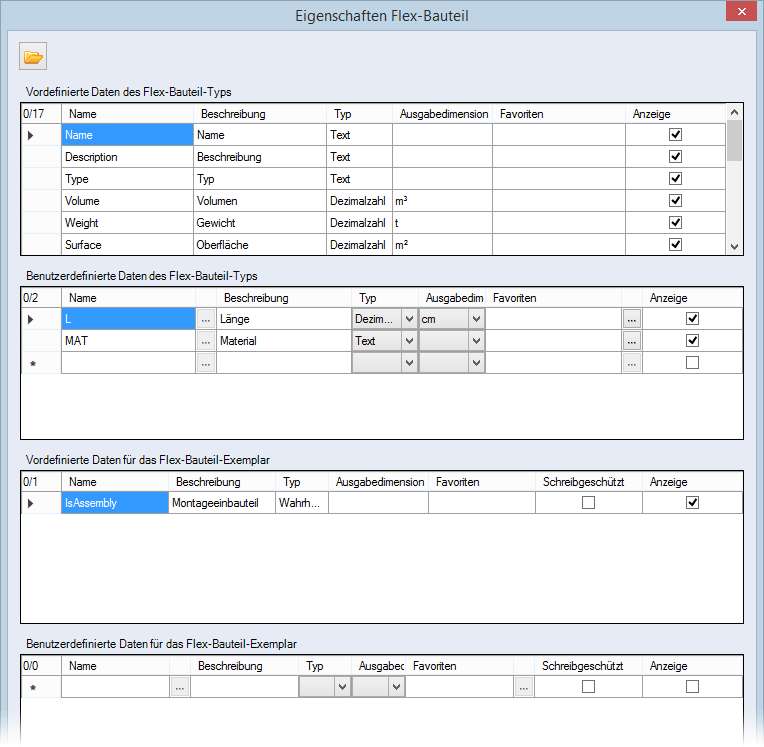

Im Dialog der Eigenschaften definieren Sie positionsrelevante Daten zum Typ, z.B. h (Höhe), und nicht positionsrelevante Daten zum Exemplar, z.B. Montageeinbauteil.

Info
In „Cube-Modell-Plänen“ (siehe Kapitel Cube, Cube Modell) wirkt sich eine Änderung des Beschreibungstexts rückwirkend auf die im Modell enthaltenen 3D-Einbauteile aus. Um die aktuellen Beschreibungstexte auch in der Liste auf dem Plan zu erhalten, aktualisieren Sie diese anschließend (siehe 2D-Einbauteile, Einbauteilliste auf den Plan platzieren).

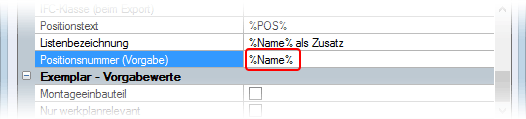

Positionsnummer (Vorgabe)

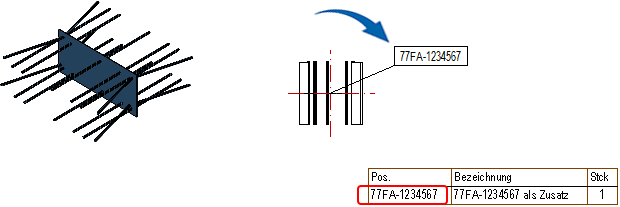

Den Namen des 3D-Einbauteils können Sie auch über die Variable %Name% vorgeben:


Exemplar - Vorgabewerte
Montageeinbauteil
Einbauteil, das auf der Baustelle eingebaut wird, als Montageeinbauteil deklarieren
Diese Einbauteile können optional in einer separaten Liste aufgeführt werden (siehe 2D-Einbauteile, Montageliste auf den Plan platzieren).
Nur werkplanrelevant
Einbauteil als Nur werkplanrelevant deklarieren
Nur werkplanrelevant gekennzeichnete Einbauteile können Sie dann für eine schnellere Darstellung Ihres Modells im Cube ein-/ausblenden.

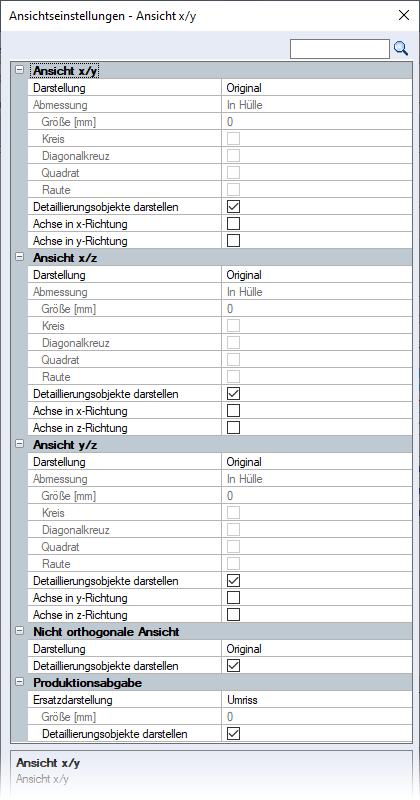

Ansichtseinstellungen
Siehe hierzu:

Ansicht x/y, .. x/z, .. y/z, Nicht orthogonale Ansicht
Siehe hierzu:

Für jede Ansicht eines 3D-Einbauteils in den 3D-Sichten die Darstellung bestimmen
Die Ausrichtung der Achsen bezieht sich auf die definierte Einbausicht des Einbauteils.


Ansicht x/y


Ansicht x/z

Ansicht y/z

Nicht orthogonale Ansicht


Darstellung
Folgende Optionen stehen für die Darstellung in der 3D-Sicht zur Auswahl (Beispiel Ansicht x/z):


Original
Originaldarstellung des Einbauteils
Relevant sind hierbei die Einstellungen aus den Typdaten.
D.h. sind Objekte des Einbauteils als Detaillierungsobjekt deklariert, sind diese nicht in der Originaldarstellung enthalten.
Die Option Detaillierungsobjekte darstellen ist ausgeschaltet.




Um alle Objekte des Einbauteils darzustellen, schalten Sie die Option Detaillierungsobjekte darstellen ein.


Gesamthülle
Einbauteil in einer rechteckigen Gesamthülle darstellen
Detaillierungsobjekte darstellen aus:



Detaillierungsobjekte darstellen ein:


Objekthüllen
Jedes Objekt des Einbauteils in einer rechteckigen Hülle darstellen
Detaillierungsobjekt darstellen aus:



Detaillierungsobjekte darstellen ein:



Umriß
Der Umriß wird je nach Blickrichtung in der 3D-Sicht dargestellt.
Beispiel: Einbauteil HaloX 250-Tu



Draufsicht

Seitenansicht


Ersatzdarstellung

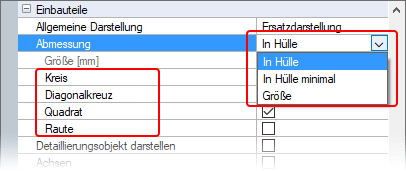

Für die Option Ersatzdarstellung können Sie die Abmessung der Darstellung über die Optionen In Hülle, In Hülle minimal und Größe bestimmen.
Für die Darstellung können Sie zwischen den Symbolen Kreis, Diagonalkreuz, Quadrat und Raute wählen.
In Hülle
Die Größe der Hülle bezieht sich auf die maximale Abmessung (Bounding Box) des Einbauteils.
Beispiel: Quadrat
In Hülle minimal
Die Größe der Hülle bezieht sich auf die minimale Abmessung (Bounding Box) des Einbauteils, d.h. das Symbol stellt die Hülle des kleinsten Objekts des Einbauteils dar. Positioniert wird die Hülle über den Mittelpunkt des Einbauteils.
Beispiel: Quadrat



Kreis
Diagonalkreuz
Quadrat
Raute



Größe
Die Größe ist unabhängig von den Abmessungen des Einbauteils. Sie können die Größe der Darstellung für den Ausdruck bestimmen.


Pfad
Für Einbauteile, die entlang eines Pfads erzeugt sind (Sweep-Objekte), nur den Pfad darstellen.
Haben Sie die Option Pfad für ein Einbauteil gewählt, welches nicht über einen Pfad erzeugt wurde, dann wird automatisch die Originaldarstellung des Einbauteils dargestellt.


Darstellung aus
Einbauteil
Originaldarstellung des Einbauteils mit den detaillierten Einstellungen zur jeweiligen Ansicht
Beispiel Ansicht y/z:
Objekthüllen / Detaillierungsobjekte darstellen + Achse in y-Richtung eingeschaltet:
Das Ein-/Ausschalten der Optionen Detaillierungsobjekt darstellen und Achsen wirkt an dieser Stelle nicht, da die Ansichtseinstellungen des 3D-Einbauteils übernommen werden.


Keine
Keine Darstellung des Einbauteils
Ersatzweise wird ein nicht zu plottendes X im Bezugspunkt des Einbauteils dargestellt.


Detaillierungsobjekte darstellen
Als Detaillierungsobjekte deklarierte Objekte darstellen, ein-/ausschalten


Achse in x-/y-Richtung
Achse mittig in x- bzw. y-Richtung darstellen, ein-/ausschalten
Den Achsenmittelpunkt können Sie in der 3D-Sicht bemaßen.


Kreis in Hülle einpassen
Als Ersatzdarstellung können Sie den Kreis wählen. Die Größe des Kreises passt sich der dargestellten Hülle an.

Die definierten Ansichtseinstellungen werden im Einbauteil gespeichert. Damit die Ansichtseinstellungen auf Ihre Einbauteile in den 3D-Sichten wirken, müssen Sie über das Menü Einstellungen > 3D-Konstruktion > Darstellung 3D-Sichten allgemein > Einbauteile > Allgemeine Darstellung die Option Darstellung aus Einbauteil wählen.

Produktionsabgabe
Für die Produktionsabgabe, z.B. Unitechnik, Ersatzdarstellung des 3D-Einbauteils bestimmen
Ersatzdarstellung
Als Ersatzdarstellung können Sie zwischen den Symbolen Kreuz, Quadrat, Dreieck, Stern, Oktogon, Diamant, Kreis und Durchgezogene Linie (nur für parametrisiertes Einbauteil) sowie Keine oder Umriss wählen. Die Größe eines gewählten Symbols bestimmen Sie in der Einheit des Modells.
Haben Sie Umriss gewählt, können Sie als Detaillierungsobjekte deklarierte Objekte darstellen, ein- bzw. ausschalten.


Download 3D-Einbauteil im STRAKON-Format
siehe hierzu Funktion Download-Center

Download-Center
Download von 3D-Einbauteil im STRAKON-Format direkt über einen Server aus verschiedenen Hersteller-/Anbieter sortierten Katalogen

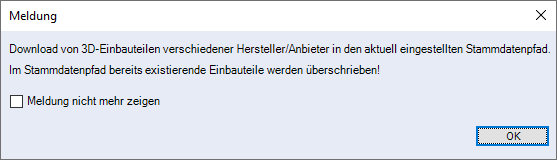

Heruntergeladen werden die Dateien im STRAKON-Format direkt in den hinterlegten Stammdatenpfad (siehe Stammdaten).

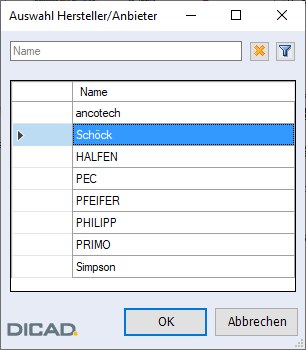

Bestätigen Sie diese Meldung, öffnet sich eine Auswahlliste der Hersteller/Anbieter:

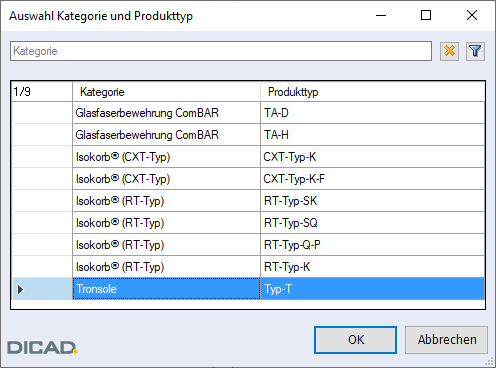

Wählen Sie einen Hersteller/Anbieter, öffnet sich eine weitere Dialogbox mit den Kategorien und den zugehörigen Produkttypen:

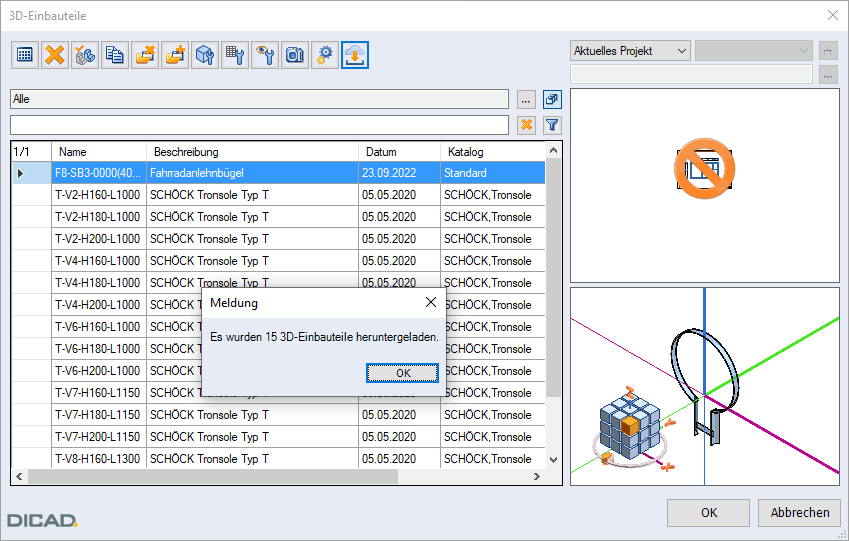

Sie können eine bzw. mehrere Kategorien wählen. Nach Bestätigen mit OK werden die Einbauteile direkt heruntergeladen und in den aktuell gewählten Stammdatenpfad gespeichert. Eine Meldung informiert über die Anzahl der heruntergeladenen 3D-Einbauteile.

Info
Um die Performance in den 3D-Sichten zu steigern, können Sie die Darstellung der 3D-Einbauteile anhand verschiedener Ersatzdarstellungen reduzieren (siehe Kapitel Cube, 3D-Sichten, 3D-Einbauteile darstellen).
3D-Einbauteile optional in einen neuen Arbeitsbereich kopieren
Beim Anlegen eines neuen Arbeitsbereichs können Sie bestimmen, ob die 3D-Einbauteile aus dem Standardunterordner (standard-built-in-parts) der Bibliothek in den neuen Arbeitsbereich kopiert werden sollen (siehe Menü Einstellungen > 3D-Konstruktion > Grundeinstellungen > Option 3D-Einbauteile kopieren).
Mehrere 3D-Einbauteile als Gruppe speichern/einbauen
Sie können mehrere 3D-Einbauteile als eine Gruppe speichern, d.h. verschiedene Einbauteile, die in einer bestimmten Position zueinander liegen und so auch wieder eingebaut werden sollen, können Sie in die Bibliothek gemeinsam als Einbauteilgruppe speichern (siehe Funktion Selektion speichern > Option 3D-Einbauteil-Gruppe).
Zum Einbau dieser 3D-Einbauteilguppe wählen Sie in der Verwaltung über die Option Bibliothek Gruppen den festgelegten Unterordner, in den die 3D-Einbauteil-Gruppe gespeichert wurde (siehe Funktion 3D-Einbauteil, Gruppe aus mehreren 3D-Einbauteilen einbauen).
