Einbauteilliste auf den Plan platzieren
Werkzeugleiste:
Die Einbauteilliste können Sie direkt auf den Plan platzieren. Sie enthält beide Einbauteiltypen (Einbauteil und 3D-Einbauteil).
Die Vortexte (Beschreibungstext über den Spalten) können Sie über das Menü Einstellungen > Listen- und Plandatenvortexte > Einbauteilliste editieren.
Die Platzierung erfolgt über die freie Lagebestimmung.
Funktionszusatzleiste
Informationen zu hier nicht erläuterten Funktionen der Funktionszusatzleiste finden Sie im Kapitel Ausgabe, Listen und Schnittstellen, Listenabgabe, Listen auf den Plan platzieren.
HZ=..., HL=..., W=...
Analog „Einstellungen für Einbauteile“ können Sie die Funktionen nutzen.
Modellreferenzen
Umschaltfunktion: 3D-Einbauteile der Modellreferenzen in die Liste integrieren, ein-/ausschalten
3D-EBT aus Modell
Umschaltfunktion: Anzahl der 3D-Einbauteile aus Modell, ein-/ausschalten
Sie können die Einbauteilliste optional platzieren, ohne die 3D-Einbauteile in der 3D-Sicht zuvor beschriften zu lassen (siehe Allgemeines, Registerkarte Start > Gruppe Abgabe in Plan > Funktion 3D-Sicht in Plan).
Es werden die Einbauteile mit ihrer Anzahl aus dem Modell zu diesem Plan ermittelt. Die Stückzahl in den Plandaten wird hier weiterhin berücksichtigt.
>>

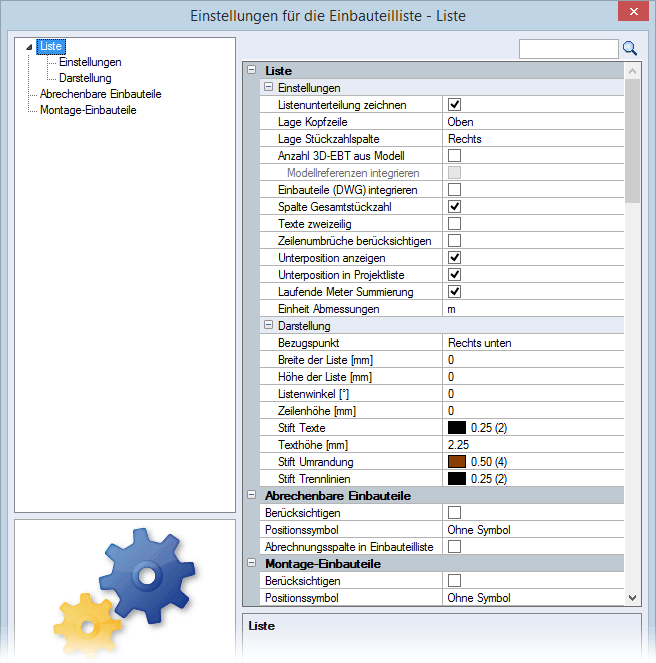

Einstellungen für die Liste
Analog „Einstellungen für Einbauteile“ können Sie die Einstellungen bestimmen.
Eine Aktualisierung der Listen während der Planbearbeitung nehmen Sie manuell über das Kontextmenü im 2D: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
