Typdaten über Variablen in den Plan übernehmen
Die Typdaten eines Flex-Bauteils können Sie unter Nutzung der Variablen über die Texteingabe in den Plan übernehmen (siehe Kapitel Eingabe / Eingabehilfen, Plantexte übernehmen), z.B.
Texteingabe mit Variablen
Bauteil "!FLEX;Name;", Gewicht = ;Weight; ;WeightUnit;, Volumen = ;Volume; ;VolumeUnit;
Darstellung auf dem Plan
Bauteil "4711", Gewicht = 21.801 t; Volumen = 8.72 m³

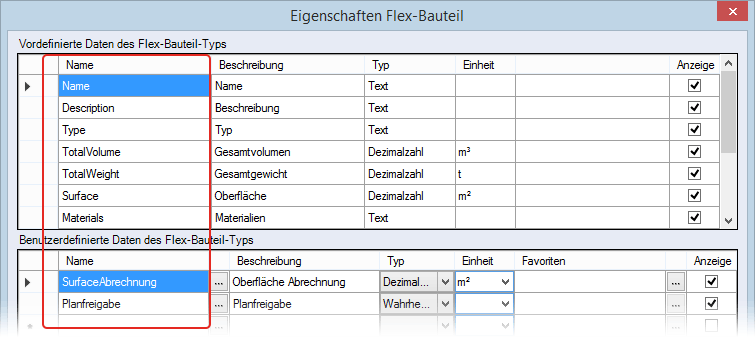

Nutzen können Sie hierzu alle Variablen, die ein Flex-Bauteil in seinen Eigenschaften aufweist (siehe STRAKON-Variablen, Flex-Bauteile):
Info |
|---|
 Voraussetzung für die Ausgabe der Daten ist, dass Sie Ihren Plan als "Werkplan" erzeugen und der Name des Plans und des Flex-Bauteils identisch ist (siehe Kapitel Grundlagen, Plan anlegen, Icon !113 (Plantyp: Übersichtsplan bzw. Werkplan)).Jede Zeile muss vor der ersten Variablen mit !FLEX beginnen. Jede Variable beginnt und endet mit einem Semikolon. |

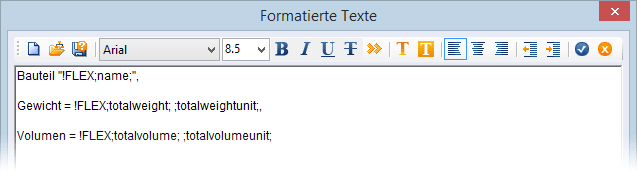

Variablen in „Formatierte Texte“ eingeben
In den formatierten Texten (siehe Kapitel 2D-Konstruktion, Funktion Formatierte Texte) ist ebenso die Eingabe dieser Variablen möglich. Jedoch muss bei mehrzeiligem Text vor jeder ersten Variable der Eintrag !FLEX; stehen:
