Datencontainervorlagen

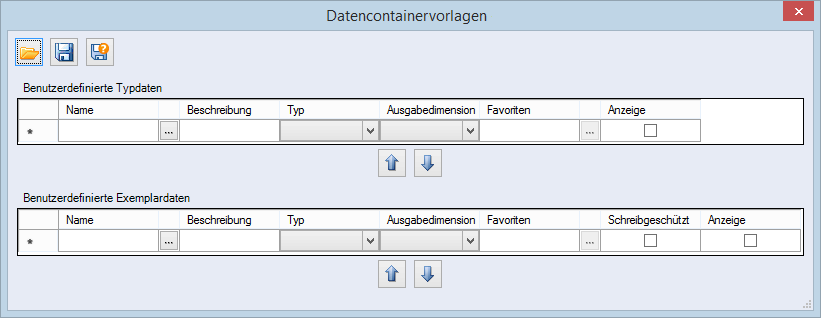

Zur Erleichterung der Datenorganisation können Sie bei der Erzeugung bzw. Änderung von 3D-Objekten sowie Flex-Bauteilen eine Datencontainervorlage zuweisen. Über diese Vorlage mit benutzerdefinierten Typ- sowie Exemplardaten können Sie den Datencontainer erweitern.
Die Anzeige der Liste können Sie durch Sortieren der Spalten anpassen. Einträge in der Liste können Sie bearbeiten/löschen sowie neue einfügen. Den Inhalt der Liste können Sie nach Office ausgeben (siehe Kapitel Programmstart / Benutzeroberfläche, Benutzeroberfläche, Listen in Dialogboxen bearbeiten/nach Office ausgeben).
 | Datencontainervorlage öffnen SPT-Datei mit benutzerdefinierten Typ- bzw. Exemplardaten öffnen |
 | Datencontainervorlage speichern Datencontainervorlage mit vorgenommenen Änderungen überschreiben |
 | Datencontainervorlage speichern unter Wählen Sie den neuen Namen für die Datencontainervorlage. |
Benutzerdefinierte Typ- sowie Exemplardaten können Sie in die Liste eingeben, aus den Objektdaten wählen oder schon hinterlegte Daten über eine SPT-Datei öffnen.

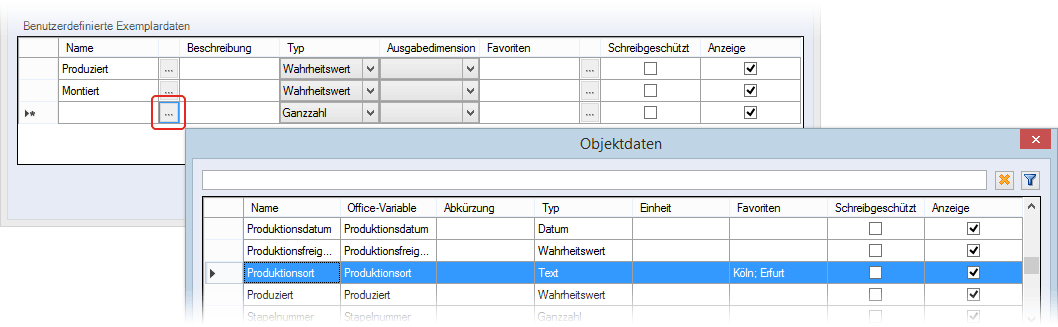

Beispiel: SPT-Datei geöffnet und "Produktionsort" aus den Objektdaten hinzugefügt
Über die Icons Auswahl nach oben/unten verschieben können Sie noch die Reihenfolge zur Darstellung im Datencontainer ändern.

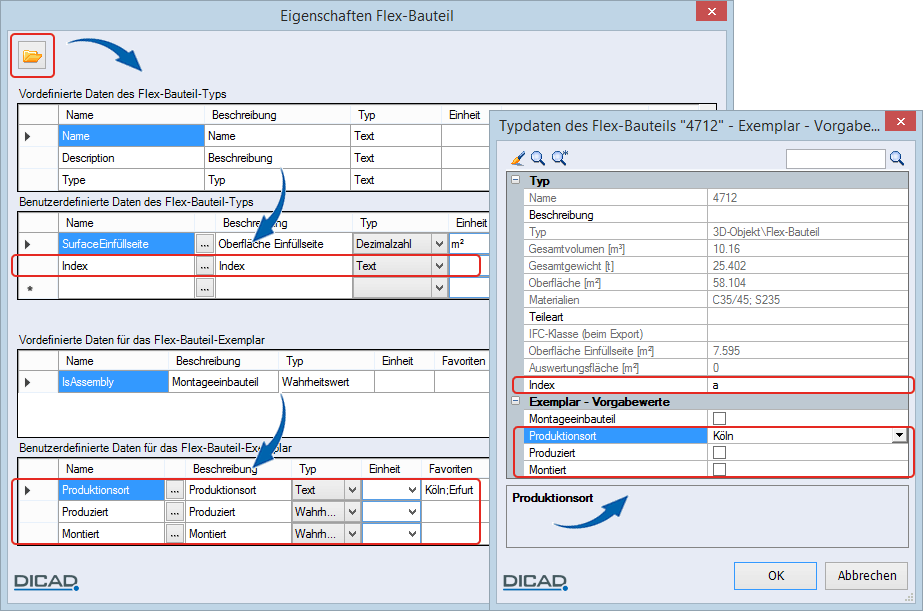

Möchten Sie nachträglich, z.B. zu einem Flex-Bauteil, den Datencontainer um weitere Daten erweitern, können Sie diese aus der Datencontainervorlage durch Öffnen der SPT-Datei hinzufügen.

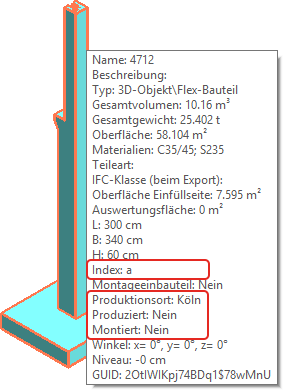

Somit hat jede Stütze dieses Typs zusätzliche diese weiteren Informationen:

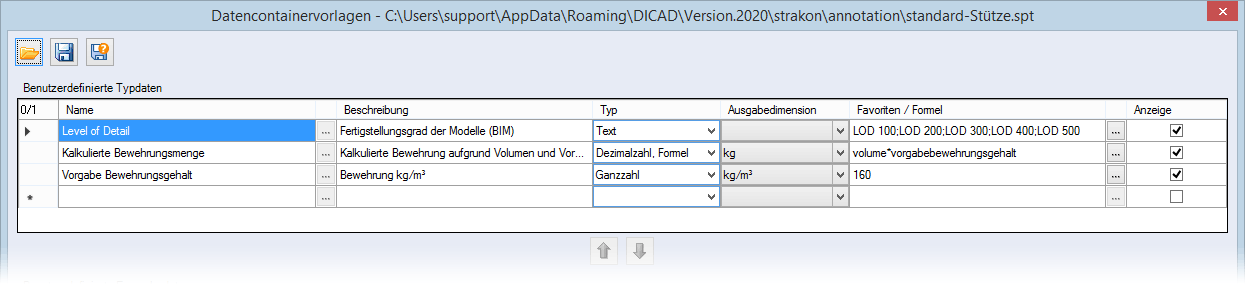

Die Vorlagen *.spt (z.B. standard-Stütze.spt) werden in den aktuell gewählten Stammdatenpfad der Beschriftungs-/Datencontainervorlagen (annotation) abgelegt (siehe Stammdaten).
Teileartbezogene Datencontainervorlagen
Mit den teileartbezogenen Datencontainervorlagen können Sie einem 3D-Objekt beim Einbau mehr benutzerdefinierte Daten mitgeben.
Folgende Datencontainervorlagen (*.spt) sind in STRAKON hinterlegt, die Sie wählen können:
standard, standard-Balken, standard-Bridge, standard-Decke, standard-Stütze, standard-Wand
In den Vorlagen standard-Balken und standard-Wand wird die kalkulierte Bewehrungsmenge über die Fläche (m²) ermittelt. Ansonsten erfolgt die Berechnung über das Volumen (m³).
standard-Bridge
In der Vorlage können Sie benutzerdefinierte Eigenschaften für Brückenobjekte hinzufügen.
Folgende Datencontainervorlagen sind in STRAKON zusätzlich hinterlegt, wenn Sie die zusätzlichen Dateien für das Modul Halbfertigteile installiert haben:
bauBIT-EBT
In der Vorlage können Sie beispielsweise die Einstellungen für die Darstellung im FT-Viewer, die Abrechnung der Einbauteile und die Darstellung der Einbauteile für die Produktion festlegen.
cutout
In der Vorlage können Sie für die Abzugsobjekte und Wandöffnungen in der Funktion Halbfertigteil Wand bestimmen, ob diese als Bohrzone definiert werden, die Gitterträger und Bewehrung durchlaufen und bei der Abgabe eine Abrechnung erfolgt.
In der Teileartverwaltung (siehe Teilearten) können Sie diese und weitere benutzerdefinierte Vorlagen über die Spalte Datencontainervorlage zuweisen.
