Exemplardaten
Nach dem Einbau können Sie über ein markiertes Flex-Bauteil/3D-Einbauteil die Dialogbox mit den Exemplardaten über das Kontextmenü: Exemplardaten ändern öffnen.

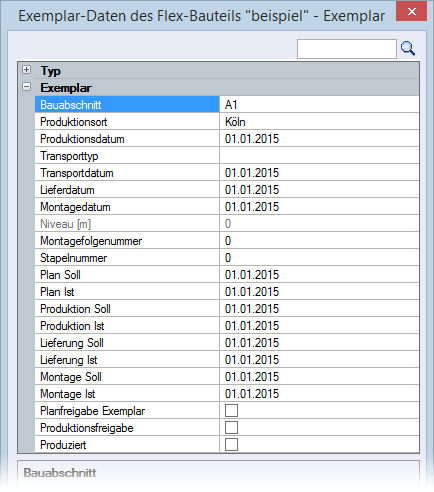

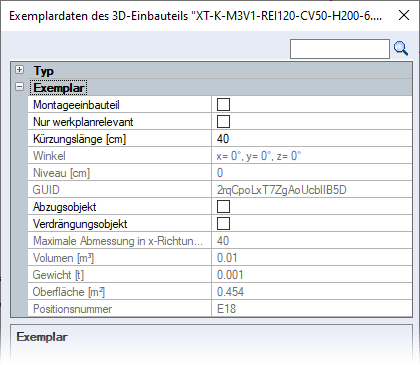

Exemplardaten des Flex-Bauteils  Sie können variable Daten für den Einbauort ändern. | Exemplardaten des Einbauteils  |
Montageeinbauteil
Einbauteil, das auf der Baustelle eingebaut wird, als Montageeinbauteil deklarieren
Diese Einbauteile können optional in einer separaten Liste aufgeführt werden (siehe 2D-Einbauteile, Montageliste auf den Plan platzieren).
Nur werkplanrelevant
Einbauteil als Nur werkplanrelevant deklarieren
Nur werkplanrelevant gekennzeichnete Einbauteile können Sie dann für eine schnellere Darstellung Ihres Modells im Cube ein-/ausblenden.
Kürzungslänge
Für eine Kürzung des Einbauteils tatsächliche Länge bestimmen (siehe Typdaten, Option Kürzungsrichtung)
Abzugsobjekt / Verdrängungsobjekt
Flex-Bauteil sowie Einbauteil als Abzugsobjekt bzw. Verdrängungsobjekt deklarieren
Info |
|---|
Beachten Sie hierbei, sollen diese Eigenschaften z.B. eines 3D-Einbauteils auf ein Flex-Bauteil wirken, dann muss das 3D-Einbauteil im Flex-Bauteil gespeichert sein. |
