Plantexte übernehmen
Alle eingegebenen Plandaten können Sie als Text (max. 256 Zeichen) z.B. direkt in den aktuellen Plan (z.B. in den Zeichnungsstempel) oder in die Bewehrungslisten (z.B. in den Listenkopf) übernehmen.
Für diese Textübernahme geben Sie eine interne Kennziffer mit einem vorangestellten !-Zeichen ein (siehe Texte, Texte eingeben und Formatierte Texte, Texte eingeben), z.B.
Eingabe | Darstellung im Plan |
!8 (= Projekt) | Neuansiedlung Emscher Park |
Diese Variablen können Sie auch zur Definition z.B. des Dateinamens, der Pfade im Modul Veröffentlichen / Planversand sowie bei der Datenabgabe und beim Drucken verwenden.
Siehe hierzu:

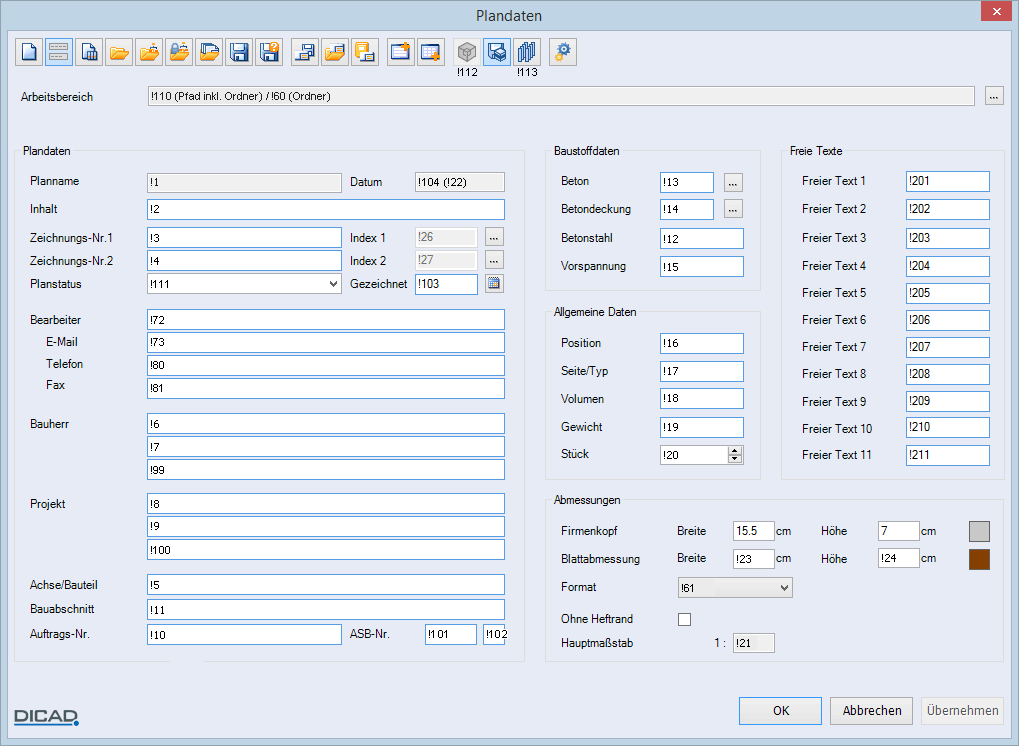

Beim Anfahren bzw. Verweilen mit dem Cursor auf dem Beschreibungstext der Eingabefelder, erscheint ein Tooltip mit der jeweiligen Variable:
Alle für die Übernahme möglichen Variablen finden Sie in der Übersicht „Variablen der Plantexte“. Diese können Sie über die Tastenbelegung [Alt Gr] + [I] oder über das Menü ? > Hilfefenster > Übernahme der Plantexte öffnen.
Für die Textübernahme können Sie auch Kombinationen von Plandatentexten definieren, wie z.B. Zeichnungs- bzw. Bewehrungsplannummer mit zugehörigem Index = Variable !28 bzw. !29.
Neben den internen Kennziffern, wie z.B. !1 für den Plannamen, können Sie auch die Variablen !Seg;xxx; sowie !Date;xxx; in den Eingabefeldern der Plandaten eingeben (siehe Variablen der Plantexte, Sonstige Variablen), z.B.
Texteingabe mit Variablen | Darstellung im Plan | |
 | Vorabzug 2019-09-22 |
Teile von Texten übernehmen
Teile von Texten, d.h. einzelne Buchstaben oder Ziffern, können Sie auch aus den Plandaten in den Plan übernehmen. Dies wird am Beispiel der Datensatzbezeichnung (!1) mit dem Text „Schalung“, erläutert. Folgende Eingaben können Sie bestimmen:
Eingabe | Darstellung im Plan | ||
!1 | Kompletten Text darstellen | Schalung | |
!1,3,3 | Nur einen Buchstabe aus einem Text darstellen (im Beispiel der 3. Buchstabe) | h | |
!1,1,3 | Mehrere Buchstaben aus einem Text darstellen (im Beispiel der 1. bis 3. Buchstabe) | Sch | |
!1,4 | Buchstaben aus einem Text ab der eingegebenen Nummer darstellen (im Beispiel ab dem 4. Buchstaben) | alung |
Für ein weiteres Beispiel könnte die getrennte Textübernahme folgendermaßen aussehen:

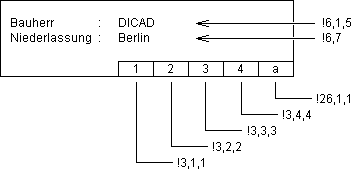

Die Zeile Bauherr hat in den Plandaten die Variable !6 und den Text DICAD Berlin. Im Plan können Sie diesen Text getrennt über folgende Variablen darstellen:
Auch freie Texte, die ein !-Zeichen enthalten, können Sie mit den Übernahmetexten kombinieren, z.B.
!3!26, !8 - Index beachten! > 110/99c, Bürogebäude Essen - Index beachten!
!3!26, !8 - Index beachten! > 110/99c, Bürogebäude Essen - Index beachten!
Folgende Eingaben können Sie zur Eingabe eines Dateinamens bzw. einer Pfadangabe nutzen:
Eingabe | Darstellung des Namens/Pfads | ||
!1 | Planname | Kaufhof.dis | |
!1[2:5] | Planname: 2.-5. Zeichen | aufho.dis | |
!10[1:5]!3[1:3] | Auftrags-Nr. (83741325): 1.-5. Zeichen, Zeichnungs-Nr.1 (U010): 2.-3. Zeichen | 8374101 | |
!110\material | Arbeitsbereichsname inkl. Datenpfad mit Unterordner material | C:\ProgramData\DICAD\Version.2024\daten\dicad\Examples\material |
Info |
|---|
Es besteht eine Referenz auf die Plandatentexte, d.h. jede Korrektur der Plandatentexte wird automatisch auch in den übernommenen Texten vorgenommen! Befindet sich in den Texten der Plandaten eine Leerzeile, wird auch diese im Plan dargestellt. |
Typdaten eines Flex-Bauteils übernehmen
Die Typdaten eines Flex-Bauteils können Sie unter Nutzung der Variablen (siehe Kapitel Cube, Typdaten über Variablen in den Plan übernehmen) auch in den Plan übernehmen, z.B.
Texteingabe mit Variablen
Bauteil "!FLEX;Name;", Gewicht = ;Weight; ;WeightUnit;, Volumen = ;Volume; ;VolumeUnit;
