Variablen der Plantexte

STRAKON Dokumentation : Eingabe / Eingabehilfen : Plantexte übernehmen : Variablen der Plantexte

Menü ? > Hilfefenster > Übernahme der Plantexte

Tastenbelegung: Tastenkombination [Alt Gr] + [I]

Plandaten

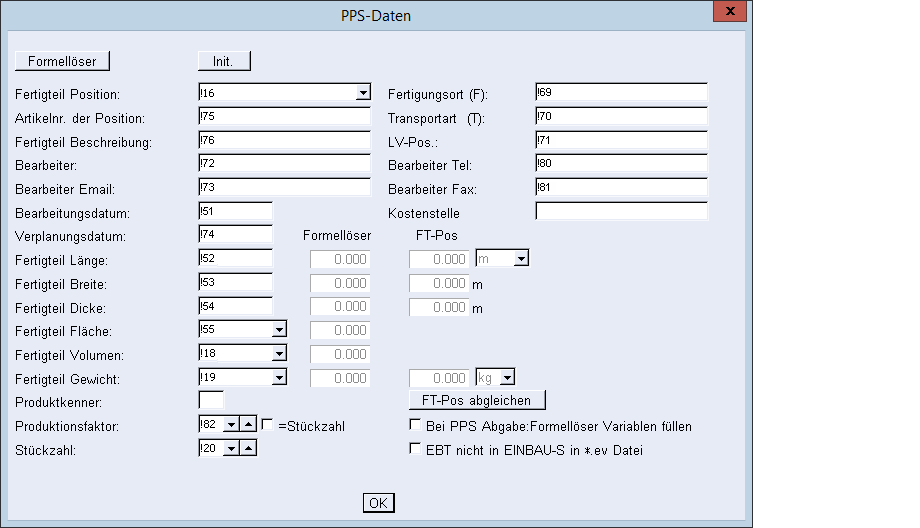

PPS-Daten

Plandaten

!1	Datensatzbezeichnung
!2	Inhalt
!3	Zeichnung-Nr. 1
!4	Zeichnung-Nr. 2
!5	Achse/Bauteil
	Bauherr:
!6	1. Zeile
!7	2. Zeile
!99	3. Zeile
	Projekt:
!8	1. Zeile
!9	2. Zeile
!100	3. Zeile
!72	Bearbeiter:
!73	E-Mail
!80	Telefon
!81	Fax
!101	ASB-Nr. (Bauwerksnummer)
!102	ASB-Nr. (Teilbauwerksnummer)
!103	Gezeichnet (manuelle Vergabe des Datums, z.B. Fertigungsdatum des Plans)
!10	Auftragsnummer
!11	Bauabschnitt
!104	Datum des gespeicherten Plans
!22	Tagesaktuelle Datum des geöffneten Plans
!26	Index 1
!27	Index 2
!60	Arbeitsbereich
!110	Datenpfad inkl. Arbeitsbereichsname
!111	Planstatus
!112	3D-Bearbeitungsmodus: Cube Modell bzw. 3D-Segment
!113	Plantyp: Übersichtsplan bzw. Werkplan

Baustoffdaten

!12	Betonstahl
!13	Beton
!14	Betondeckung oder Verlegemaß der Bewehrung cv
!15	Vorspannung

Allgemeine Daten

!16	Position
!17	Seite/Typ
!18	Volumen
!19	Gewicht
!20	Stück

Freie Texte

!201	Freier Text 1
!202	Freier Text 2
!203	Freier Text 3
!204	Freier Text 4
!205	Freier Text 5
!206	Freier Text 6
!207	Freier Text 7
!208	Freier Text 8
!209	Freier Text 9
!210	Freier Text 10
!211	Freier Text 10

Abmessungen

!21	Hauptmaßstab
	Blattabmessung:
!23	Breite
!24	Höhe
!61	Blattformat

Weitere Übernahmen

!25	Blattgrößenangaben in m2
!28	Zeichnungsnummer 1 und Index
!29	Zeichnungsnummer 2 und Index
!30	max. Stabstahlposition
!31	max. Mattenposition
!32	Gesamtgewicht 1. Baustahlgüte
!33	Gesamtgewicht 2. Baustahlgüte
!34	Gesamtgewicht 3. Baustahlgüte
!35	Gesamtgewicht 4. Baustahlgüte
!36	Gesamtgewicht aller Lager- und Vorratsmatten mit Zahlenpositionen (Netto)
!37	Gesamtgewicht aller Lager- und Vorratsmatten mit Buchstabenpositionen (Netto)
!38	Gesamtgewicht Unterstützungskörbe
!39	Gesamtlänge 1. Baustahlgüte
!40	Gesamtlänge 2. Baustahlgüte
!41	Gesamtlänge 3. Baustahlgüte
!42	Gesamtlänge 4. Baustahlgüte
!43	Mattenfläche (Netto)
!44	Buchstabenmattenfläche (Netto)
!45	Gesamtlänge Unterstützungskörbe
!46	Gesamtgewicht aller Baustähle
!47	Gesamtgewicht aller Lager- und Vorratsmatten mit Zahlen- und Buchstabenpositionen (Netto)
!48	Gesamtgewicht aller Zeichnungsmatten (Netto)
!49	Gesamtfläche aller Zeichnungsmatten
!51	PPS-Daten Bearbeitungsdatum
!52	PPS-Daten FT-Länge
!53	PPS-Daten FT-Breite
!54	PPS-Daten FT-Dicke
!55	PPS-Daten FT-Fläche
!62	Stabstahl: Positionslücken (max. 78 Zeichen)
!63	Datenbereich
!64	Gesamtgewicht aller Lagermatten (Netto), siehe auch Formellöser, Variable SG
!65	Gesamtgewicht aller Vorrats- und Zeichnungsmatten (Netto), siehe auch Formellöser, Variable LI
!66	Gesamtgewicht aller Lager-, Vorrats- und Zeichnungsmatten (Netto)
!67	Gesamtgewicht Stabstahl
!68	Gesamtgewicht Spannstahl
!69	PPS-Daten Fertigungsort
!70	PPS-Daten Transportart
!71	PPS-Daten LV-Pos
!72	PPS-Daten Bearbeiter
!73	PPS-Daten Bearbeiter E-Mail
!74	PPS-Daten Verplanungsdatum
!75	PPS-Daten Artikel-Nr.
!76	PPS-Daten Bezeichnung
!77	Expositionsklasse: Teil Bewehrungskorrosion
!78	Expositionsklasse: Teil Betonangriff
!79	Vorhaltemaß
!80	PPS-Daten Bearbeiter Telefon
!81	PPS-Daten Bearbeiter Fax
!82	PPS-Daten Produktionsfaktor
!83-!85	PPS-Daten Adresse 1
!86-!88	PPS-Daten Adresse 2
!91	Gesamtgewicht aller Baustähle + Gesamtnettogewicht aller Lager-, Vorrats- und Zeichnungsmatten
!92	Gesamtgewicht aller Baustähle und Unterstützungskörbe + Gesamtnettogewicht aller Lager-, Vorrats- und Zeichnungsmatten
!93	Stabstahl: Positionslücken. Nur im Zusammenhang mit !62 verwendbar (siehe Handbuch).
!94	Notizen (max. 80 Zeichen)
!95	Genaues Bauteilgewicht (t) (siehe Kapitel Bewehrung - 2D, Bauteilgewicht ermitteln)
!96	Stahlgewicht und Korbgewicht Flachstahl (kg)
!97	Expositionsklassen (Bewehrungskorrosion, Betonangriff)
!98	Mittlerer Durchmesser [mm] bezogen auf das Gewicht der gesamten Stabstahlbewehrung im Plan

Sonstige Variablen

!SEG;TEXT;	Segmentname
!SEG;MASS;	Segmentmaßstab
!SEGxxx;MASS;	Segmentmaßstab eines bestimmten Segments (xxx = gewünschte Segmentnummer)

!DATE;YYYY;

!DATE;YYYY-MM;

!DATE;YYYY-MM-DD;

!DATE;YYYY-MM-DD HH;

!DATE;YYYY-MM-DD HH:MM;

!DATE;YYYY-MM-DD HH:MM:SS;

!DATE;YYYYMM;

!DATE;YYYYMMDD;

!DATE;YYYYMMDDTHHMMSS;

!DATE;DD.MM.YYYY;

!DATE;YYYY-WWW;

!DATE;YYYYWWW;

!DATE;YYYY-KWWW;

!DATE;YYYYKWWW;

!DATE;YYYY-MM-DD HH-MM;

!DATE;YYYY-MM-DD_HH-MM;

!DATE;YYYYMMDDTHHMM;

Jahr

Jahr-Monat

Jahr-Monat-Tag

Jahr-Monat-Tag Stunde

Jahr-Monat-Tag Stunde:Minute

Jahr-Monat-Tag Stunde:Minute:Sekunde

JahrMonat

JahrMonatTag

JahrMonatTag'T'StundeMinuteSekunde

Tag.Monat.Jahr

Jahr-'W'Woche

Jahr'W'Woche

Jahr-'KW'Woche

Jahr'KW'Woche

Jahr-Monat-Tag Stunde-Minute

Jahr-Monat-Tag_Stunde-Minute

JahrMonatTag'T'StundeMinute

2011

2011-09

2011-09-21

2011-09-21 12

2011-09-21 12:05 *

2011-09-21 12:05:24 *

201109

20110921

20110921T120524

21.09.2011

2011-W38

2011W38

2011-KW38

2011KW38

2011-09-21 12-05

2011-09-21_12-05

20110921T1205

* Diese Formate dürfen Sie wegen des enthaltenen Sonderzeichens „:“ nicht für die Generierung von Datei- und Ordnernamen verwenden.
