3D-Einbauteile umpositionieren
Gruppe 3D-Einbauteile umpositionieren
(Nur im Projektmodell aus dem aktiven Teilmodell)
Im Projektmodell können Sie 3D-Einbauteile direkt umpositionieren, Positionslücken schließen oder die geänderte Vorgabe der Positionsnummer übernehmen.
Siehe hierzu:
Um diese Funktionen ausführen zu können, müssen Sie Zugriff auf alle Teilmodelle im Projekt haben. Kein Teilmodell darf durch einen anderen Anwender gesperrt sein.
Ist ein Teilmodell von einem anderen Anwender in Bearbeitung erscheint eine Meldung:
Zur Info wird der Name des Anwenders sowie der Pfad des Teilmodells, wo das Teilmodell abgelegt ist, angezeigt.
Umpositionieren
Modus Cube Modell / Modus Cube Bauteil
Registerkarte Bauteile > Gruppe 3D-Einbauteile umpositionieren
(Nur im Projektmodell aus dem aktiven Teilmodell)
 | Einzelne oder mehrere ausgewählte Hauptpositionen umpositionieren |
Einzelne oder mehrere Positionen der Projektliste können Sie nachträglich umpositionieren. Klicken Sie die Funktion, öffnet sich die Projektliste mit allen vorhandenen Positionen im Projekt:
Wählen Sie die Positionsnummer aus und bestätigen dieses mit OK.
In der Zusatzleiste geben Sie ein neues Präfix und/oder die Hauptpositionsnummer in die Eingabefelder ein und bestätigen mit [Enter]:
Zusatzleiste
Die Eingabe bestätigen Sie mit Rechtsklick.

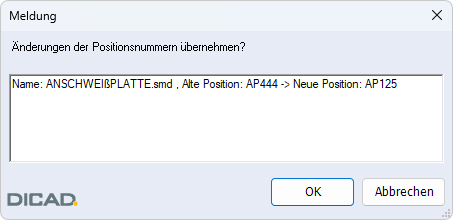

Eine Meldung erscheint mit der Abfrage, ob die Änderungen der Positionsnummern übernommen werden sollen:
Wenn Sie die Frage bestätigen, wird das Einbauteil umpositioniert.
Nach der Aktualisierung der Einbauteilliste auf dem Plan wird die neue Positionierung des Einbauteils angezeigt:
Wählen Sie mehrere Positionsnummern für eine nachträgliche Umpositionierung aus, bestimmen Sie das neue Präfix und/oder die „erste“ neue Hauptpositionsnummer, z.B. ZB 10. Das Präfix gilt für alle Positionen. Die Hauptpositionsnummern werden neu durchpositioniert:
Lücken schließen
Modus Cube Modell / Modus Cube Bauteil
Registerkarte Bauteile > Gruppe 3D-Einbauteile umpositionieren
(Nur im Projektmodell aus dem aktiven Teilmodell)
 | Positionslücken schließen |

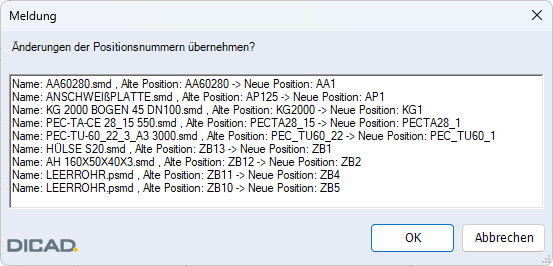

Sie können alle Positionsnummern der Projektliste lückenlos durchnummerieren lassen. Klicken Sie die Funktion, wird die geänderte Vorgabe gelesen, die Umpositionierung durchgeführt und eine Meldung mit dem Protokoll geöffnet:
Aufgeführt sind der Name des Einbauteils sowie die alte und die neue Positionsnummer, beginnend mit 1. Einbauteile mit gleichem Präfix werden fortlaufend nummeriert.

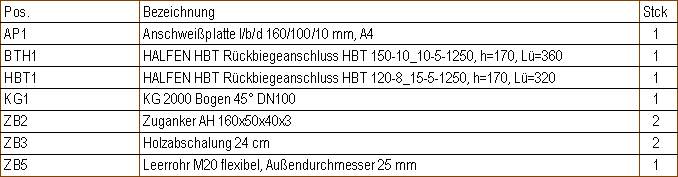

Nach der Aktualisierung der Planliste werden die enthaltenen Positionen mit den neuen Positionsnummern aufgeführt:
Geänderte Vorgabe
Modus Cube Modell / Modus Cube Bauteil
Registerkarte Bauteile > Gruppe 3D-Einbauteile umpositionieren
(Nur im Projektmodell aus dem aktiven Teilmodell)
 | Geänderte Positionsnummer (Vorgabe) übernehmen |

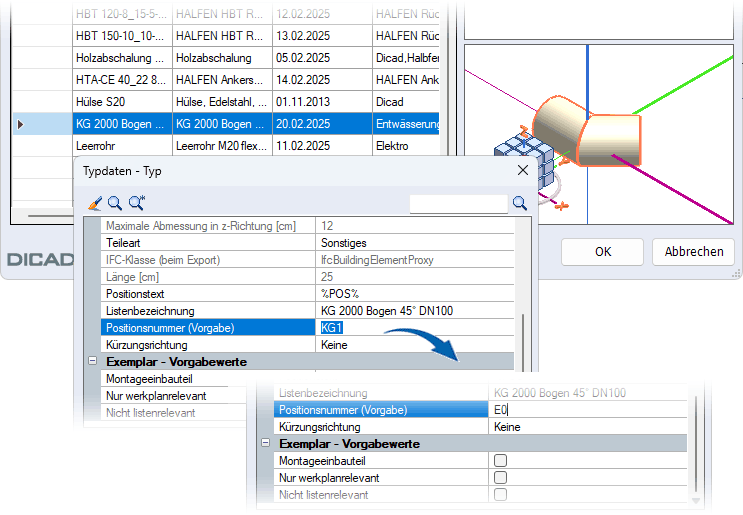

Für das Projekt können Sie die Vorgabe der Positionsnummern ändern und automatisch neu positionieren lassen. Die Vorgabe ändern Sie in der Verwaltung der 3D-Einbauteile oder in den Typdaten eines im Teilmodell enthaltenen 3D-Einbauteils.

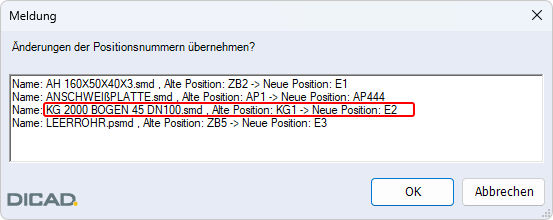

Klicken Sie die Funktion wird die Umpositionierung durchgeführt und eine Meldung mit dem Protokoll geöffnet:
Wichtig |
|---|
Es werden alle Positionen der Projektliste auf Vorgabe der Positionsnummer geprüft und neu positioniert, nicht nur die 3D-Einbauteile der geänderten Vorgaben. |
