Cube - Allgemeines zu Funktionen

Cube - Funktionen: Decke / Wand

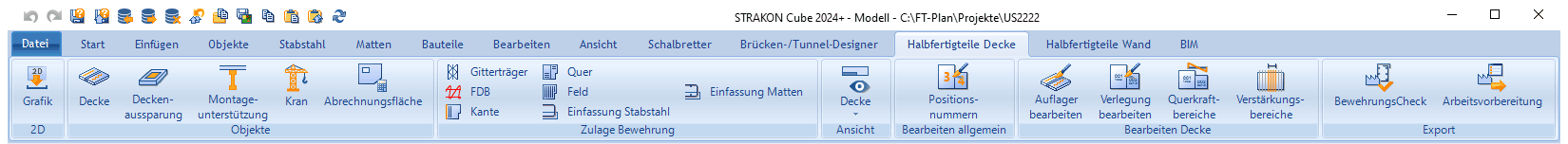

Im Cube Modell können Sie über das Menüband mit den Funktionen der Registerkarten Halbfertigteile Decke und Halbfertigteile Wand Halbfertigteile modellieren.
Siehe hierzu:

Registerkarten
Halbfertigteile Decke
Funktionen auf dieser Registerkarte:
Gruppe Objekte
Kran

Gruppe Zusage Bewehrung
FDB

Gruppe Bearbeiten Decke
Auflager

Gruppe Export
BewehrungsCheck
Arbeitsvorbereitung

Halbfertigteile Wand
Funktionen auf dieser Registerkarte:

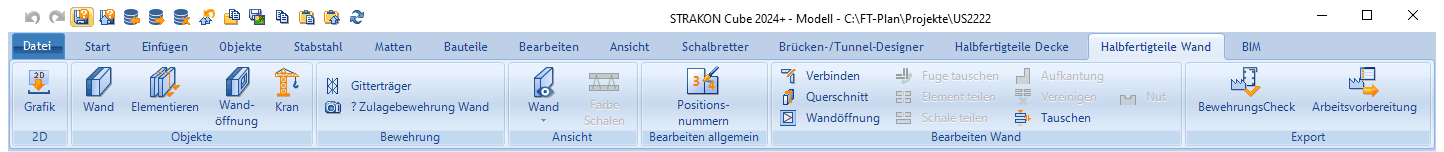

Ansichtseinstellung

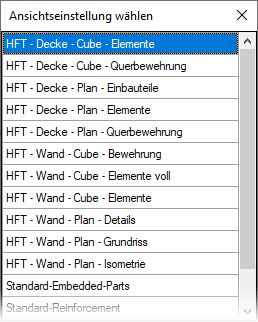

Damit bei der Modellierung von Halbfertigteilen die Objekte im Cube sichtbar sind, sollten Sie zuvor über die Ansichtsbox (Cube) eine der speziell für Halbfertigteile bereits installierten Ansichteinstellungen wählen, z.B. für das Erzeugen von Wänden die Ansichtseinstellung HFT - Wand - Cube - Elemente:
Objektdaten Decke / Wand

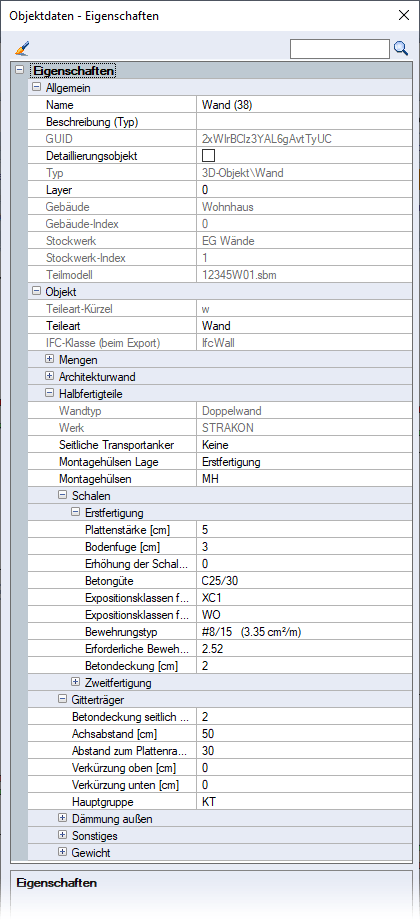

Die Dialogbox mit den Objektdaten eines Halbfertigteiles öffnen Sie
*nach Selektieren eines Objekts über das Kontextmenü: Objektdaten ändern / erweitern (Strg+Shift+P)
*über einen Doppelklick auf den Positionspfeil der Wand oder den Positionsstempel der Decke
Gemeinsame Objektdaten ändern bzw. erweitern
Für das Ändern bzw. Erweitern von gemeinsamen Daten selektieren Sie die Wände und öffnen über das Kontextmenü: Gemeinsame Objektdaten ändern / erweitern (Strg+Shift+P) den Dialog:
Änderungen können Sie in allen Eingabefeldern vornehmen sowie Optionen ein-/ausschalten.

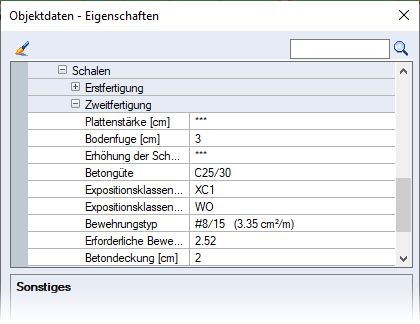

Eingabefeld mit ***
Alle/einige Objekte haben unterschiedliche Inhalte, die Sie einheitlich auf einen Wert ändern können.
Objektdaten Abzugsobjekt / Wandöffnung

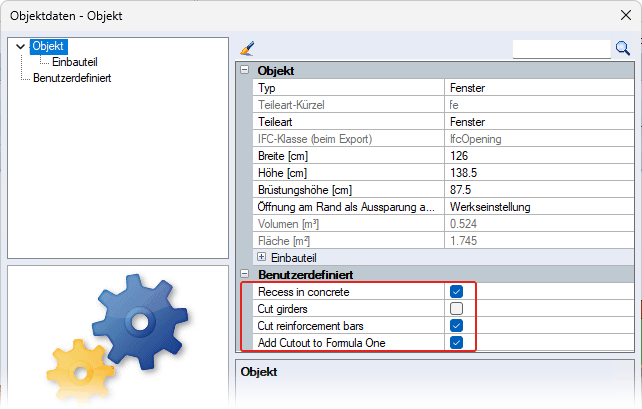

Sie können auch in der Wand für die Abzugsobjekte und Wandöffnungen bestimmen, ob diese als Bohrzone definiert werden, die Gitterträger und Bewehrung durchlaufen und bei der Abgabe eine Abrechnung erfolgt. Erweitern Sie hierzu den Datencontainer um zusätzliche Optionen:
Recess in concrete
Beton in der Schale aussparen, ein-/ausschalten
Wirkt sich auf das Modell aus.
Cut girders
Gitterträger schneiden, ein-/ausschalten
Wirkt sich auf das Modell aus.
Cut reinforcement bars
Grundbewehrung schneiden, ein-/ausschalten
Nur bei der Abgabe relevant.
Add Cutout to Formula One
Aussparrung abrechnen, ein-/ausschalten
Nur bei der Abgabe relevant.

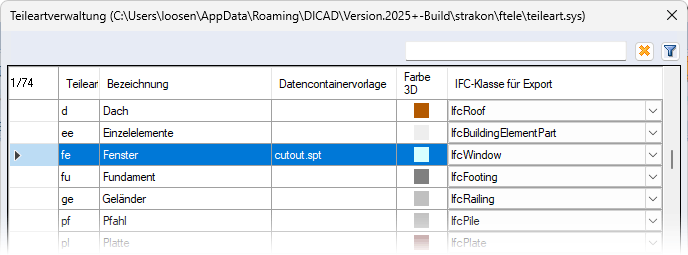

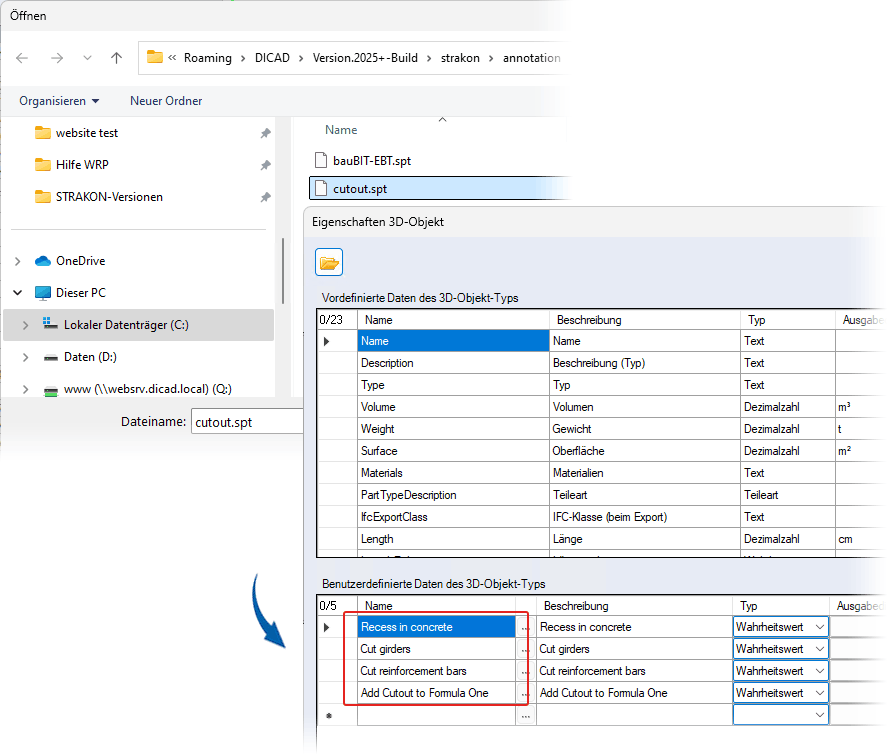

Fügen Sie direkt in den Objektdaten diese weiteren Daten hinzu, indem Sie die Datei cutout.spt der Teileartbezogene Datencontainervorlagen öffnen, siehe Weitere Positionsdaten / variable Daten bestimmen. Über die Verwaltung der Teilearten können Sie den Datencontainer aller Abzugsobjekte und Wandöffnungen um diese benutzerdefinierten Daten erweitern.
