Gitterträger
Registerkarte Halbfertigteile Wand > Gruppe Bewehrung
 | Gitterträger |
Gitterträger in die elementierte Wand einbauen

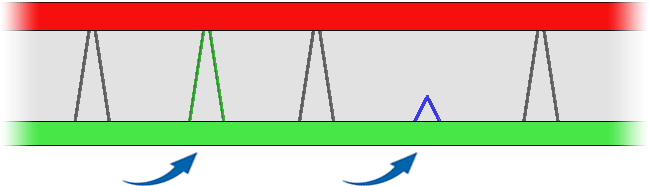

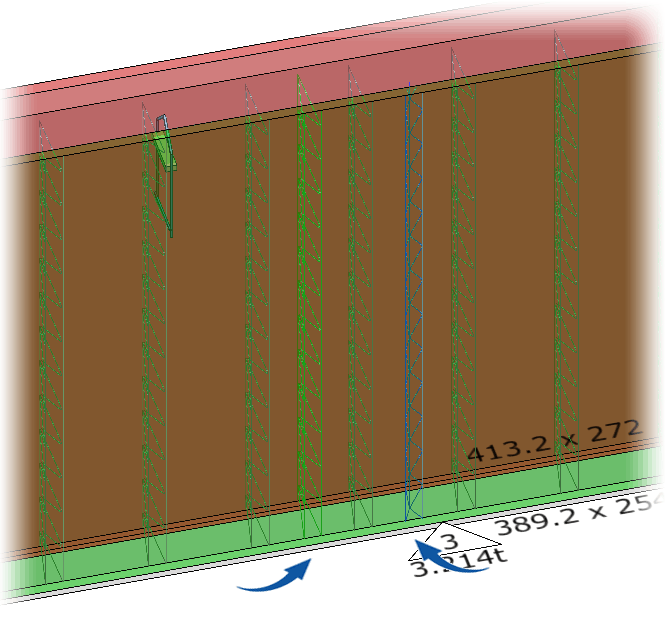

Die nachträglich eingebauten Gitterträger werden farblich anders dargestellt, als die bereits vorhandenen Grundgitterträger in der elementierten Wand, da sie als sogenannte Zulageträger nicht aus der automatischen Berechnung stammen. Hierbei wird nach zwei Typen unterschieden:
grüne Darstellung Standard-Gitterträger KT | blaue Darstellung Filigran-EQ-Gitterträger, Schub-Gitterträger KTS |

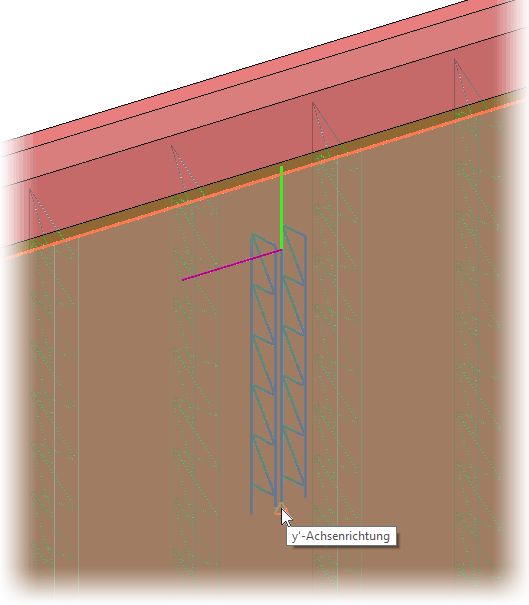

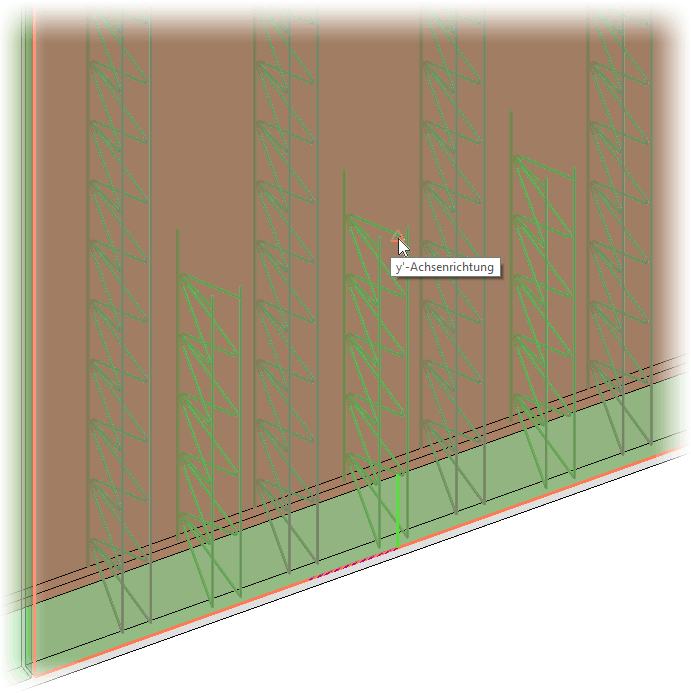

 | Parallel zu Standard-Gitterträgern / Frei im Modell / Frei in vorhandenem Element Umschalticon Eingabemodus für den Einbau eines Gitterträgers wählen Parallel zu Standard-Gitterträgern  Gitterträger parallel zu den vorhandenen Gitterträgern der elementierten Wand einbauen Der Einbau des Gitterträgers erfolgt mit einer festen Länge über die gesamte Höhe der Wand. Frei im Modell  Randeinfassung Frei in vorhandenem Element  Gitterträger über über zwei Punkte einbauen  |
Entsprechend dem gewählten Eingabemodus stehen in der Zusatzleiste weitere Icons zur Verfügung:

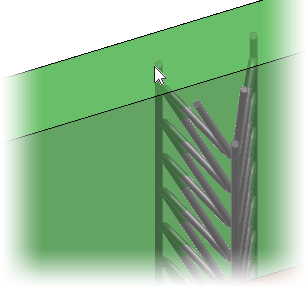

 | Links / Rechts / Mittelpunkt Umschalticon Mit [F2] den Bezugspunkt zwischen den Untergurten wechseln |

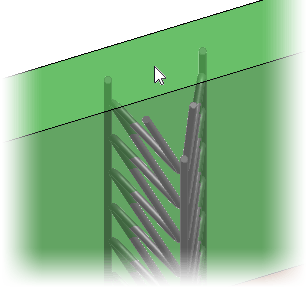

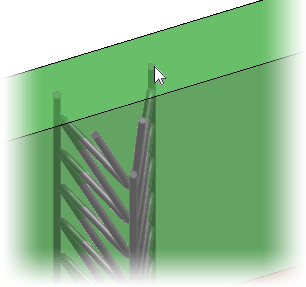

Links  Mitte  | Rechts  |
 | Gitterträger Auswahl Gitterträgertyp über die Auswahlliste wählen ein-/ausschalten ausgeschaltet  Die Auswahliste ist inaktiv. Beim Anfahren einer Wand, wird automatisch der Gitterträgertyp angezeigt, der in der elementierten Wand eingebaut ist. Dieser Typ wird für den Einbau eines Zulageträgers übernommen. eingeschaltet Gitterträgertyp über die Auswahlliste wählen:  |
Anzahl ..., Verlege- abstand ... | Anzahl, Verlegeabstand Anzahl, z.B. 3, der einzubauenden Gitterträger sowie deren Verlegeabstand untereinander eingeben  |
 | Länge bestimmen Eingabe der Länge des Gitterträgers ein-/ausschalten eingeschaltet Länge des Gitterträgers eingeben |
 | Vorderer Fläche / Hintere Fläche Umschalticon |
Rand- abstand ... | Randabstand Randabstand eingeben |
