Diameter Dimension / Radius Dimension
Registerkarte Objects > Gruppe
In der gewählten Cube-Sicht (siehe Edit Cube View Exclusively) Durchmessermaße erzeugen
 | Create diameter dimension |
In der gewählten Cube-Sicht (siehe Edit Cube View Exclusively) Radiusmaße erzeugen
 | Create radius dimension |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Durchmessermaßlinie, die Durchmesser-maßeinheiten sowie -texte in der Dialogbox bestimmen. Dies gilt analog für das Radiusmaß.
Fahren Sie den Kreis bzw. Kreisbogen an und bestimmen Sie die Lage des Maßpfeils.

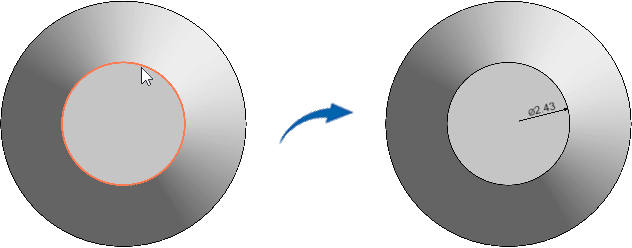

Durchmessermaß
Radiusmaß
Kreisbogen mit Durchmesser- / Radiusmaß
Durchmessermaß / Radiusmaß bearbeiten
Sie können ein selektiertes Durchmessermaß / Radiusmaß über die Edit > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
