Arc Dimension
Registerkarte Objects > Gruppe
In der gewählten Cube-Sicht (siehe Edit Cube View Exclusively) Bogenmaße erzeugen
 | Create arc dimension |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Bogenmaßbegrenzung und -linie, die Bogenmaßeinheiten sowie -texte in der Dialogbox bestimmen.

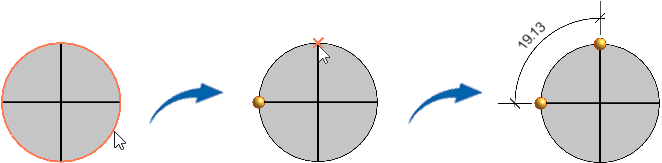

Fahren Sie den Kreis bzw. Kreisbogen an und dann den ersten und zweiten Maßpunkt. Bestimmen Sie die Lage des Bogenmaßes.
Bevor Sie die Eingabe mit Rechtsklick beenden, können Sie weitere Maßpunkte bestimmen:
Info |
|---|
Für eine gebogene Wand können Sie z.Zt. kein Bogenmaß erzeugen. |
Bogenmaß bearbeiten
Die Maßkette eines selektierten Bogenmaßes können Sie über die Edit > Gruppe 2D-Objekte > Funktion Bogenmaß um Maßpunkte ergänzen bzw. löschen.
Sie können ein selektiertes Bogenmaß über die Edit > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
