Settings
Registerkarte Objects > Gruppe Reinforcement label

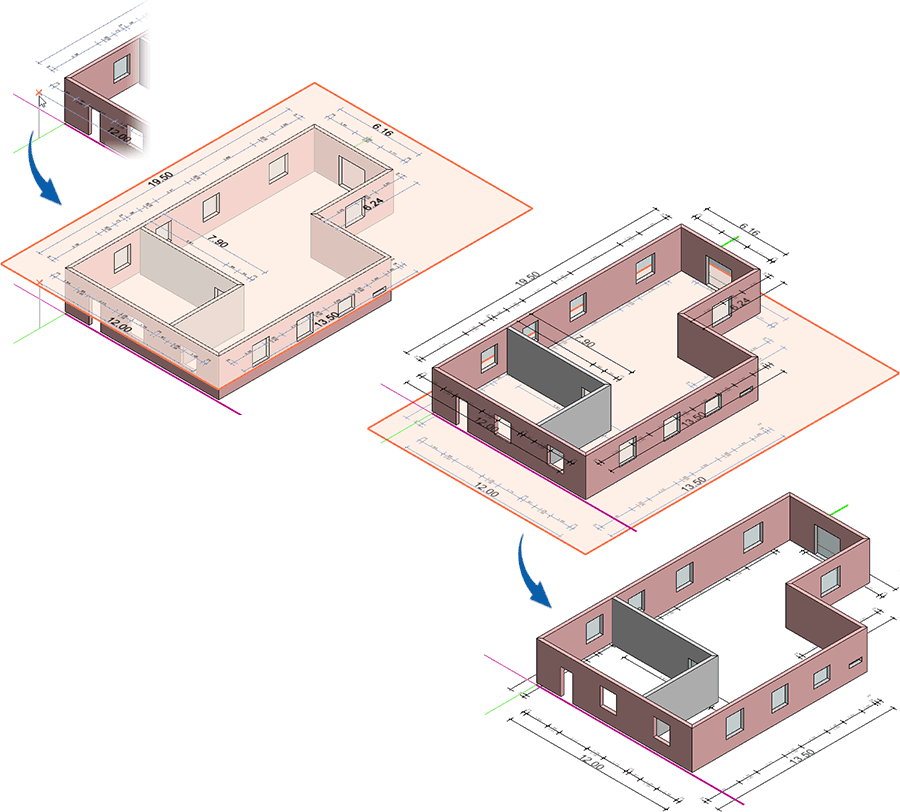

In der gewählten Cube-Sicht (siehe Edit Cube View Exclusively) optische Darstellung der Bewehrungsbeschriftung bestimmen
 | Einstellungen |
Die hier gewählten Einstellungen gelten für die gesamte Bewehrungsbeschriftung eines Projekts. Sie werden in der Datei ReinforcementStyles.sd im Verzeichnis des aktuellen Projekts ..\settings gespeichert.
Siehe hierzu:
Verlegung
Siehe hierzu:
Stabstahl
Siehe hierzu:
Allgemein
Die hier definierten Einstellungen werden für alle Markierungstypen der Verlegung verwendet:
Stift MarkierungslinieAbstand Markierungslinie - Positionstext [mm]Abstand zwischen der Markierungslinie und der Umrandung der Positionsnummer
Abstand Positionssymbol - Bewehrungstext [mm]Abstand zwischen der Umrandung der Positionsnummer und dem Bewehrungstext bestimmen
Größe Positionssymbol (Faktor x Höhe Pos.-Text)Faktor für die Größenberechnung der Umrandung der Positionsnummer bestimmen
Die Größe der Umrandung errechnet sich aus der Höhe der Positionsnummer multipliziert mit dem Faktor.
Horiz. Abstand Pos.-Text (Faktor x Höhe Pos.-Text)Faktor für die Berechnung des minimalen horizontalen Abstands zwischen Positionsnummer und Umrandung bestimmen
Der minimale horizontale Abstand errechnet sich aus der Höhe der Positionsnummer multipliziert mit dem Faktor.
Für Typ Begrenzung
Die hier definierten Einstellungen werden für den Markierungstyp Begrenzung in der Verlegung verwendet:
Überstand Markierungslinie [mm]z.B. ohne Überstand, Eingabe: 0 mm
Stift EisenmarkierungstypStift für den Typ der Eisenmarkierungen (Pfeil, Kreis, Linie) bestimmen
Äußere MarkierungsbegrenzungEinstellungen der äußeren (Anfang und Ende) Hilfslinien und Eisenmarkierungen bestimmen
Zugewandter Überstand Hilfslinie [mm]
Überstand der zur Bewehrung zugewandten äußeren Hilfslinien bestimmen
Abgewandter Überstand Hilfslinie [mm]
Überstand der von der Bewehrung abgewandten äußeren Hilfslinien bestimmen
Eisenmarkierungstyp
Typ der äußeren Eisenmarkierungen wählen
Pfeil
Kreis
Linie
Größe Markierung [mm]
Größe der äußeren Eisenmarkierungen bestimmen
Innere MarkierungsbegrenzungEinstellungen der inneren Hilfslinien und Eisenmarkierungen bestimmen
Zugewandter Überstand Hilfslinie [mm]
Überstand der zur Bewehrung zugewandten inneren Hilfslinien bestimmen
Abgewandter Überstand Hilfslinie [mm]
Überstand der von der Bewehrung abgewandten inneren Hilfslinien bestimmen
Eisenmarkierungstyp
Typ der inneren Eisenmarkierungen wählen
Kreis
Linie
Größe Markierung [mm]
Größe der inneren Eisenmarkierungen bestimmen
Für Typ Kamm
Die hier definierten Einstellungen werden für den Markierungstyp Kamm in der Verlegung verwendet:
Länge Kammhilfslinie [mm]Länge der Hilfslinien bestimmen
Voreinstellungen Objektdaten
Vor der Eingabe der Bewehrungsbeschriftung können Sie für das Positionsymbol den Stift und für die Positionsnummer und den Text die Schriftart, den Stift und die Höhe bestimmen.
Wichtig |
|---|
Diese Voreinstellungen werden auf neue Bewehrungsbeschriftungen für Stabstahl angewendet. Diese Einstellungen korrigieren nicht bereits beschrifteten Stabstahl. |
Die Daten der Voreinstellungen werden in der Datei ReinfLabelingStyles.sd im Verzeichnis des aktuellen Projekts ..\settings gespeichert.
Nachträglich können Sie Einstellungen für die Beschriftung einer einzelnen Stabstahl-Verlegung über die Objektdaten ändern, siehe Beschriftung einer Verlegung über Objektdaten ändern.
Matten
Voreinstellungen Objektdaten
Vor der Eingabe der Bewehrungsbeschriftung können Sie für die Matten Verlegung Voreinstellungen bestimmen.

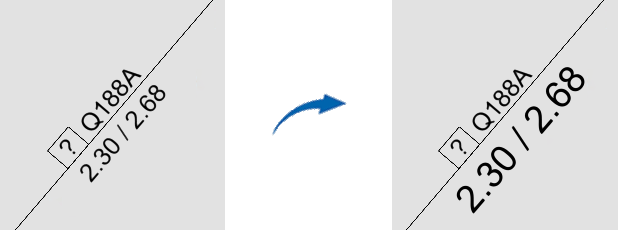

Abmessungstext
Schriftart, Stift und Höhe für den Abmessungstext bestimmen
Informationen zu hier nicht erläuterten Voreinstellungen finden Sie unter den Voreinstellungen Objektdaten für Stabstahl.
Biegeform
Siehe hierzu:
Stabstahl

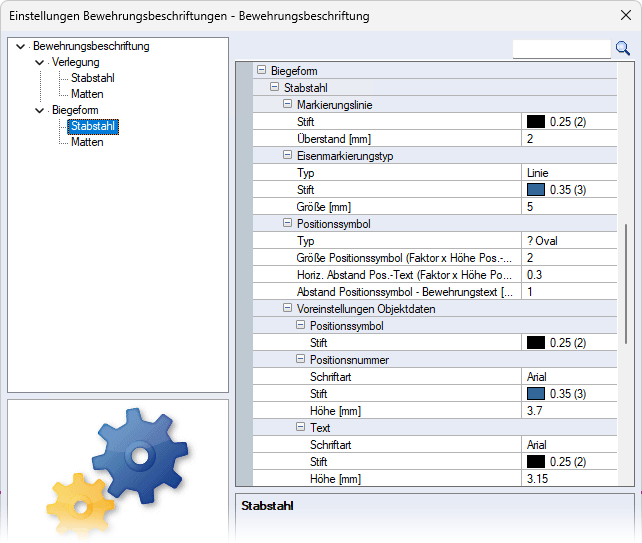

Die hier definierten Einstellungen werden für alle Markierungstypen der Biegeform verwendet:
Markierungslinie
Überstand [mm]
Positionssymbol

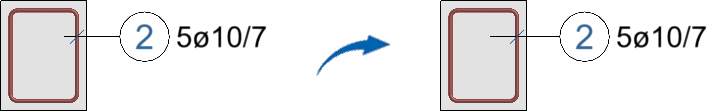

Abstand Positionssymbol - Bewehrungstext [mm]Abstand zwischen der Umrandung der Positionsnummer und dem Bewehrungstext bestimmen
Informationen zu hier nicht erläuterten Einstellungen finden Sie unter den Einstellungen der Verlegung.
Matten
Voreinstellungen Objektdaten
Vor der Eingabe der Bewehrungsbeschriftung für die Matten Biegeform können Sie Voreinstellungen bestimmen.
Informationen finden Sie unter den Voreinstellungen Objektdaten für Stabstahl.
