Datum Level
Registerkarte Objects > Gruppe

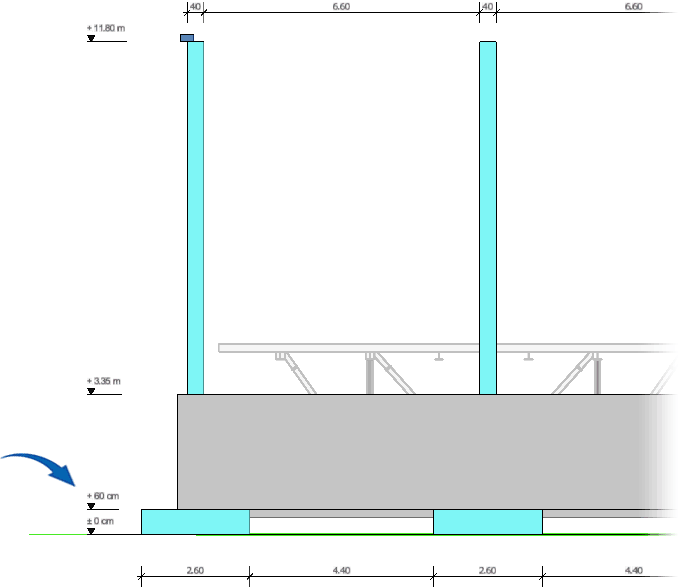

In der gewählten Cube-Sicht (siehe Edit Cube View Exclusively) Höhenkoten erzeugen
 | Create datum level |
Für das Einfügen einer Höhenkote bzw. eines Höhenkotenzuges fahren Sie die gewünschten Punkte eines Objektes an. Der Bezugspunkt einer Höhenkote bezieht sich immer auf den globalen Nullpunkt. Vor dem Anfahren der Punkte können Sie über die Icons in der Zusatzleiste Einstellungen bestimmen, den Höhenkotentyp wählen usw.
Siehe hierzu:
Zusatzleiste

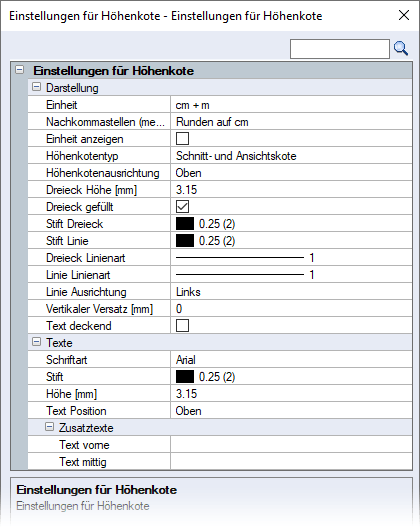

 | Einstellungen für Höhenkote  In dem Einstellungsdialog können Sie die Darstellung der Höhenkote bestimmen sowie weitere Einstellungen wie z.B. die Einheit wählen und einen Zusatztext eingeben. Die hier gewählten Einstellungen werden in der Datei userprefs.toml im Verzeichnis der Benutzerdaten ..\strakon\settings gespeichert (siehe Einstellungsdatei für den Cube). |
 | Schnitt-/Ansichtskote, Grundrisskote, Nur Text Umschalticon Höhenkotentypen wählen Für die Schnitt-/Ansichtskote können Sie weitere Einstellungen über die Icons Lage des Symbols und Roh-/Fertigkote bestimmen. |
 | Textlage oben/unten Umschalticon Lage des Texts ober- oder unterhalb der Höhenkotenlinie wählen |
 | Lage der Maßbegrenzungslinie Umschalticon Für die Ausrichtung des Symbols links, rechts oder keine Darstellung der Höhenkotenlinie wählen |
 | Lage des Symbols Umschalticon Ausrichtung des Symbols ober- oder unterhalb der Höhenkotenlinie wählen |
 | Roh-/Fertigkote Umschalticon Darstellung des Symbols (gefüllt oder ungefüllt) wählen |
Höhenkote ohne Anbindung
Wird ein Objekt gelöscht, an dem die Höhenkoten (auch Grundrisshöhenkote) angebunden sind, bleiben die Höhenkoten ohne Anbindung erhalten und werden sowohl in der Cube-Sicht als auch im Modell oder der 3D-Sicht im Plan rot hervorgehoben. Diese Höhenkoten können Sie durch die Funktion Link entfernen oder korrigieren.
Höhenkote bearbeiten
Sie können eine selektierte Höhenkote über die Edit > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
