Inherit Type Data about Variables into the Drawing
Die Typdaten eines Flex-Bauteils können Sie unter Nutzung der Variablen über die Texteingabe in den Plan übernehmen (siehe Kapitel Input / Accessibility, Plantexte übernehmen), z.B.
Texteingabe mit Variablen
Bauteil "!FLEX;Name;", Gewicht = ;Weight; ;WeightUnit;, Volumen = ;Volume; ;VolumeUnit;
Darstellung auf dem Plan
Bauteil "4711", Gewicht = 21.801 t; Volumen = 8.72 m³

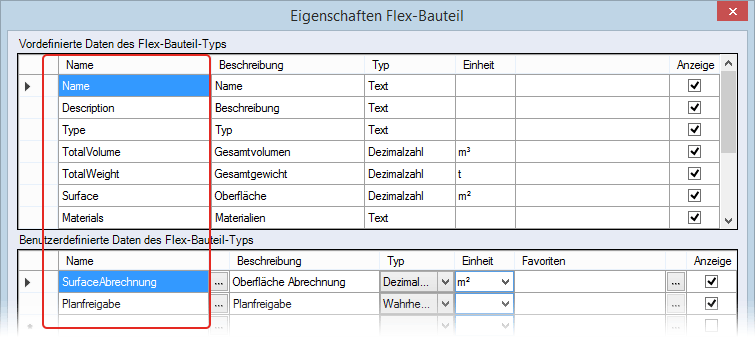

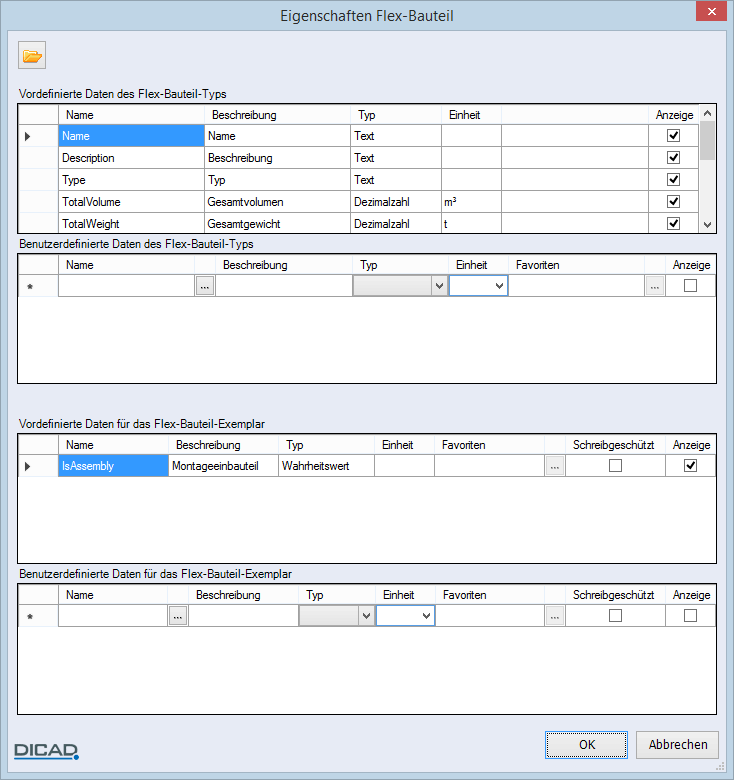

Nutzen können Sie hierzu alle Variablen, die ein Flex-Bauteil in seinen Eigenschaften aufweist (siehe STRAKON Variables, Flex-Bauteile):
Info |
|---|
 Voraussetzung für die Ausgabe der Daten ist, dass Sie Ihren Plan als "Werkplan" erzeugen und der Name des Plans und des Flex-Bauteils identisch ist (siehe Kapitel Basics, Create Drawing, Icon !113 (Plantyp: Übersichtsplan bzw. Werkplan)).Jede Zeile muss vor der ersten Variablen mit !FLEX beginnen. Jede Variable beginnt und endet mit einem Semikolon. |

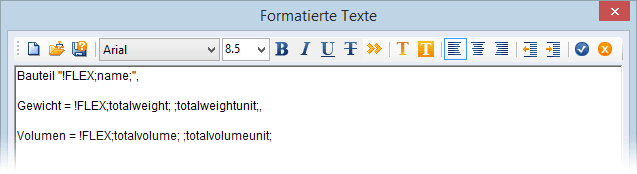

Variablen in „Formatierte Texte“ eingeben
In den formatierten Texten (siehe Kapitel 2D Design, Funktion Formatted Texts) ist ebenso die Eingabe dieser Variablen möglich. Jedoch muss bei mehrzeiligem Text vor jeder ersten Variable der Eintrag !FLEX; stehen:
