Flex-Parts

Flex-Parts Library

Correct Flex-Parts

Place Flex-Parts Schedules on the Drawing

Export Flex-Part schedules to Office (xlsx)

Menü 3D Design > Flex-Bauteile

Werkzeugleiste:

Flex-Bauteile

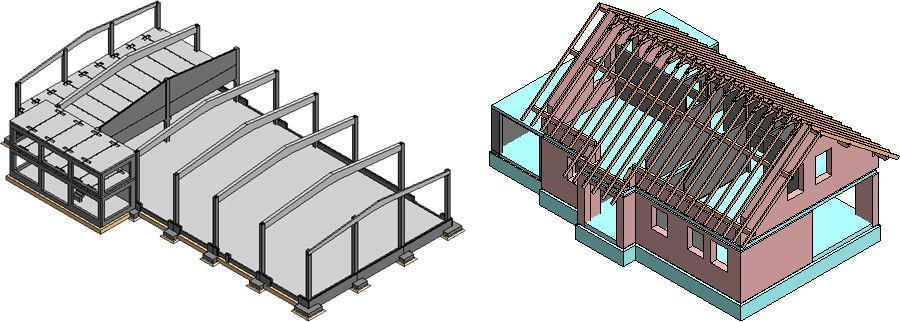

Neben den STRAKON-Bauteilen (Wände, Stützen, Decken, Öffnungen) können Sie eigene Bauteile (Treppen, Balkone, Fundamente usw.) erzeugen.

Diese eigenen Bauteile, Flex-Bauteile genannt, können Sie kombiniert mit den STRAKON-Bauteilen in den Plan zu einem Gebäudegrundriss einbauen.

Info
Der Dateityp für Flex-Bauteile ist SMD. Die Datei erhält die Dateinamenserweiterung .smd. Jedes Flex-Bauteil hat einen Datencontainer mit festen (Typdaten) und variablen Daten (Exemplardaten) (siehe General, Data Container). Flex-Bauteile vom Dateityp .xml (STRAKON Version 2013) können Sie im Cube Bauteil öffnen und bearbeiten. Diese können jedoch nur über Flex-Bauteil speichern unter als SMD-Datei gespeichert werden. Die Funktion Flex-Bauteil speichern steht hier nicht zur Verfügung. Flex-Bauteile vom Dateityp .xml können Sie noch in Plänen einbauen. Beim Identifizieren des Flex-Bauteils über das Freihandsymbol C (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen) und Wahl der Funktion Bearbeiten, wird dieses automatisch als Kopie im Cube in dem Dateityp .smd geöffnet und im Plan direkt ausgetauscht. Sind Flex-Bauteile gleichen Namens und beider Dateitypen (.xml, .smd) im Stammdatenpfad vorhanden (siehe Master Data), wird in der Verwaltung, beim Einbauen und Bearbeiten nur das Flex-Bauteil vom Dateityp .smd angezeigt bzw. angeboten. Die Sichtbarkeit der Flex-Bauteile im Cube können Sie über die View Box (Cube) ein-/ausschalten.

Info

Der Dateityp für Flex-Bauteile ist SMD. Die Datei erhält die Dateinamenserweiterung .smd.

Jedes Flex-Bauteil hat einen Datencontainer mit festen (Typdaten) und variablen Daten (Exemplardaten) (siehe General, Data Container).

Flex-Bauteile vom Dateityp *.xml (STRAKON Version

2013) können Sie im Cube Bauteil öffnen und bearbeiten. Diese können jedoch nur über Flex-Bauteil speichern unter als SMD-Datei gespeichert werden. Die Funktion Flex-Bauteil speichern steht hier nicht zur Verfügung.

Flex-Bauteile vom Dateityp *.xml können Sie noch in Plänen einbauen. Beim Identifizieren des Flex-Bauteils über das Freihandsymbol C (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen) und Wahl der Funktion Bearbeiten, wird dieses automatisch als Kopie im Cube in dem Dateityp *.smd geöffnet und im Plan direkt ausgetauscht.

Sind Flex-Bauteile gleichen Namens und beider Dateitypen (*.xml, *.smd) im Stammdatenpfad vorhanden (siehe Master Data), wird in der Verwaltung, beim Einbauen und Bearbeiten nur das Flex-Bauteil vom Dateityp *.smd angezeigt bzw. angeboten.

Die Sichtbarkeit der Flex-Bauteile im Cube können Sie über die View Box (Cube) ein-/ausschalten.

Funktionsleiste

Korrigieren

Flex-Bauteil korrigieren (siehe Funktion Correct Flex-Parts)

Liste Typ, Liste Exemplar, Liste Beschriftung, Liste Teileart

Listen eingebauter Flex-Bauteile oder beschrifteter Flex-Bauteile in 3D-Sichten auf den Plan platzieren (siehe Place Flex-Parts Schedules on the Drawing)

Funktionszusatzleiste

Siehe hierzu:

Bestand: "Lokal-Extern"
Anderes Projekt (Verweis): "Treppen"
Verwaltung
Modellliste

Bibliothek: "Lokal"

Aktueller Stammdatenname (Bibliothek)

Beim Speichern, Laden und Öffnen werden Bauteile aus diesem Datenbereich angeboten. Sie können jederzeit in einen anderen Datenpfad über den Dateiauswahldialog wechseln (siehe Kapitel Configurations, Master Data, Master Data Administration).

Den Datenbereich können Sie auch über das Menü Settings > Master Data > Flex-Bauteile (Server) definieren.

Bestand: "Lokal-Extern"

Aktueller Stammdatenname (Bestand)

Den Datenbereich können Sie auch über das Menü Settings > Master Data > Flex-Bauteile (Extern) definieren.

Anderes Projekt (Verweis): "Treppen"

Aktueller Stammdatenname (Anderes Projekt (Verweis))

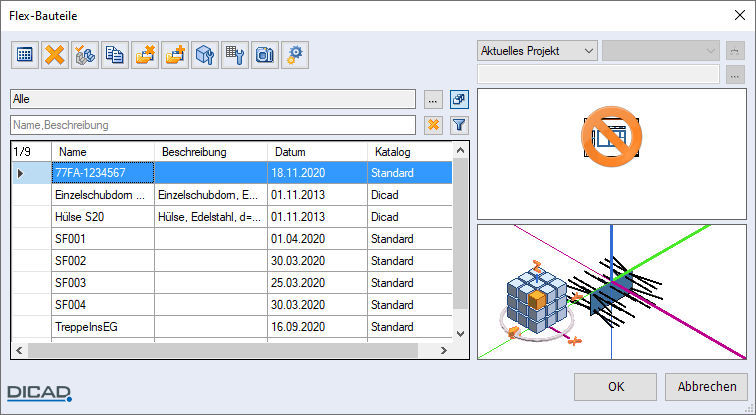

Verwaltung

(Alternativ können Sie die Dialogbox auch über das Menü Settings > Administrations > Flex-Bauteile öffnen.)

Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur File Management. Neben den Icons der Dateiverwaltung stehen für die Bearbeitung der Flex-Bauteile weitere Icons zur Verfügung:

Im gespeicherten aktuellen Projekt nicht genutzte Flex-Bauteile markieren

Verwaltung von nicht im aktuellen Projekt eingebauten Flex-Bauteilen bereinigen

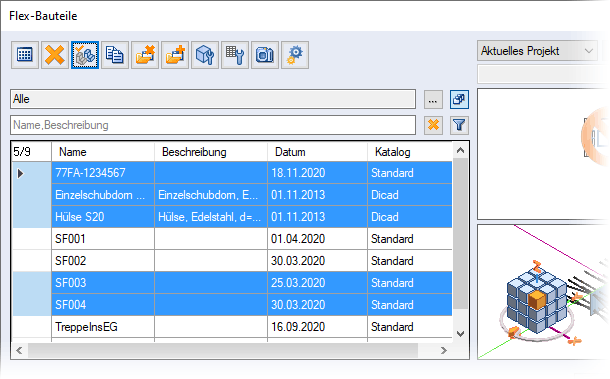

Ist das Icon eingeschaltet, werden alle nicht genutzten Flex-Bauteile in der Liste markiert, die Sie dann löschen können:

Ein Flex-Bauteil, welches im aktuellen Projekt genutzt wird, können Sie nicht löschen.

Wichtig
Damit alle Flex-Bauteile korrekt markiert werden, sollten zu diesem Zeitpunkt alle Pläne im Projekt gespeichert sein.

Bauteil bearbeiten

Nach Klicken auf das Icon öffnet sich der Modus Cube - Bauteil (siehe Verwaltung der 3D-Einbauteile, Icon Bauteil bearbeiten).

Info
Flex-Bauteile im Projekt archivieren Bei Änderung eines Flex-Bauteils können Sie den ursprünglichen Zustand archivieren (siehe Kapitel Configurations, Project Settings).

Daten bearbeiten

Typdaten des Flex-Bauteils bearbeiten (siehe Verwaltung der 3D-Einbauteile, Icon Daten bearbeiten)

Beim Erzeugen, Ändern sowie auch beim Einbau von Flex-Bauteilen ins Modell unterscheidet sich die Verwaltung im Bereich der Datenablage.

Projektmodell

Planmodell

Siehe hierzu:

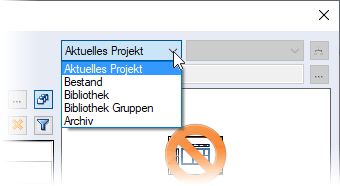

Aktuelles Projekt
Bestand
Bibliothek
Anderes Projekt (Verweis)
Archiv

Aktuelles Projekt	Hier wird kein vordefinierter Stammdatenpfad (siehe Master Data) genutzt, sondern standardmäßig wird zu Ihrem aktuellen Projekt automatisch ein Unterordner mit dem Namen standard-flex-parts angelegt, z.B. C:\ProgramData\DICAD\Version.2020\daten\Examples\standard-flex-parts. Dieser Pfad ist unter der Option Aktuelles Projekt zu finden. Jedes Flex-Bauteil, welches Sie erzeugen, wird beim Speichern automatisch in diesen Ordner abgelegt. Möchten Sie ein Flex-Bauteil einbauen, erscheint zur Auswahl dieser Pfad zuerst.

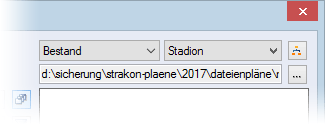

Bestand	Sie haben auch die Möglichkeit, aus einem anderen Projekt ein Flex-Bauteil einzubauen. Hierbei wird automatisch eine Kopie des Flex-Bauteils aus dem anderen Projekt erstellt, die unter gleichem oder geändertem Namen in den Unterordner standard-flex-parts des aktuellen Projekts abgelegt wird. Über den Stammdatennamen, z.B. Stadion, können Sie den Datenpfad wechseln.

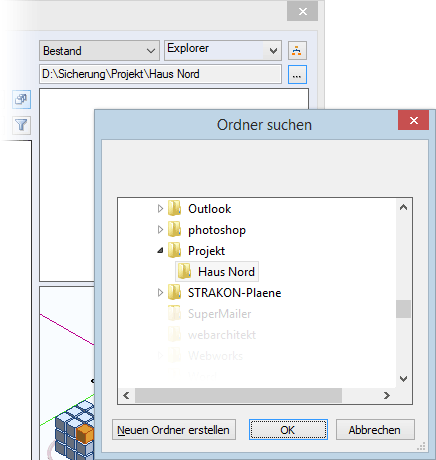

	Über die -Schaltfläche können Sie einen beliebigen Ordner wählen. Der gewählte Pfad und der Stammdatenname Explorer werden angezeigt.
Bibliothek	Über diese Option bauen Sie von einer Vorlage eine Kopie des Flex-Bauteils ein.

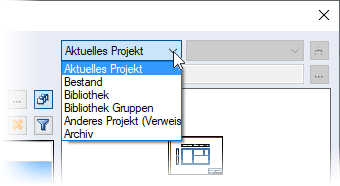

Anderes Projekt (Verweis)	Diese Option bietet die Möglichkeit, ein Flex-Bauteil als Verweis einzubauen. Das einzubauende Flex-Bauteil liegt irgendwo auf dem Rechner oder Server. Beim Einbau als Verweis wird keine Kopie des Flex-Bauteils erstellt, sondern die Original-Datei verwendet und somit auch kein neuer Name im aktuellen Projekt vergeben. Hierbei müssen Sie beachten, dass Sie bei einer Weitergabe Ihres aktuellen Projektverzeichnisses an einen Partner, auch diese Flex-Bauteil mitgeliefert werden müssen.

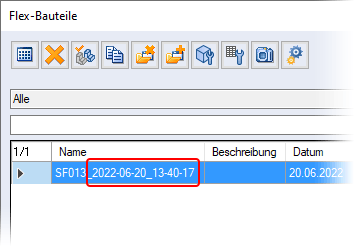

Archiv	Unter dieser Option werden Flex-Bauteile angezeigt, deren ursprünglicher Zustand bei einer Änderung archiviert wurde (siehe Kapitel Configurations, Project Settings). In dem Unterordner standard-flex-parts des aktuellen Projekts sind diese Flex-Bauteile in dem Unterordner mit dem Namen standard-archive abgelegt. Der ursprüngliche Name wird mit einem Zeitstempel (Datum, Uhrzeit) erweitert:

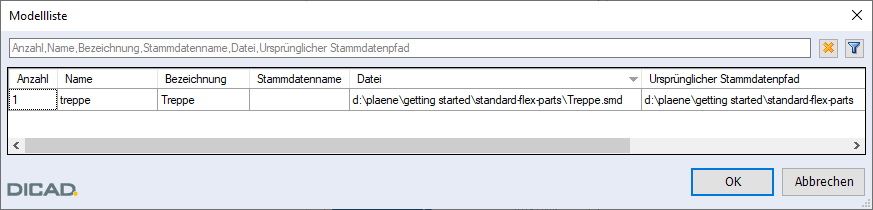

Modellliste

Liste aller im Modell eingebauten Flex-Bauteile

(Alternativ können Sie die Modellliste auch direkt über das Menü 3D Design > Modellliste Flex-Bauteile anzeigen aufrufen.)

Sind Flex-Bauteile aus einem externen Projekt als Verweis eingebaut, erscheint zur Information in der Spalte Stammdatenname der Name des Stammdatenpfads des externen Projekts.
