Beschriftungsebene verschieben
Registerkarte Bearbeiten > Gruppe Cube-Sicht
Die Lage der in der Cube-Sicht erzeugten Objekte, in der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) nach Klicken auf das Icon korrigieren
 | Lage der Beschriftungsebene verschieben |

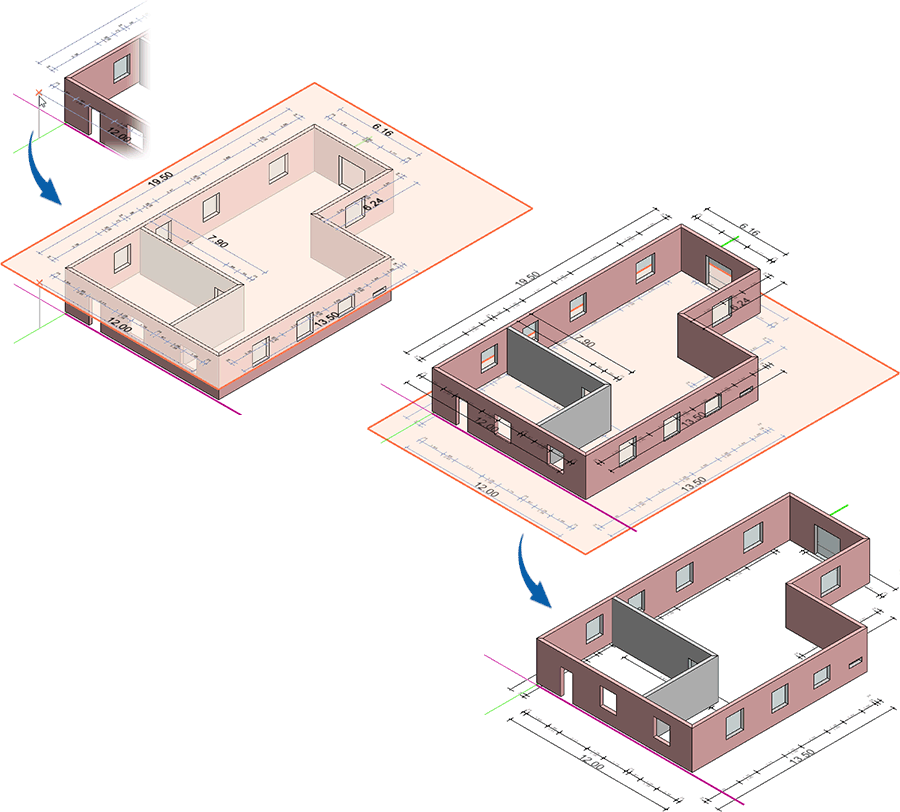

Haben Sie das Icon geklickt, wird die fixierte Ansicht aufgehoben und die 3D-Sicht automatisch in der Isometrie dargestellt. Die Beschriftungsebene wird dargestellt und liegt in der Draufsicht auf dem obersten Punkt der Cube-Sicht.
Bestimmen Sie den Startpunkt, von dem aus die Verschiebung erfolgen soll. Die Beschriftung und Vermassung wird dann auf einer transparenten Ebene dargestellt, deren Lage Sie neu positionieren können:
Haben Sie eine Draufsicht in Bearbeitung, können Sie die Beschriftungsebene nach oben bzw. unten verschieben.
Nachdem Sie die neue Lage der Beschriftungsebene bestimmt haben, wechselt die Ansicht wieder in die Draufsicht und wird fixiert.
