Verlegung

Registerkarte Objekte > Gruppe Bewehrungsbeschriftung

In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) für die selektierte Stabstahl-Verlegung Beschriftung erzeugen

Verlegungsbeschriftung erzeugen

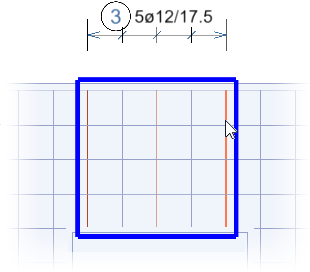

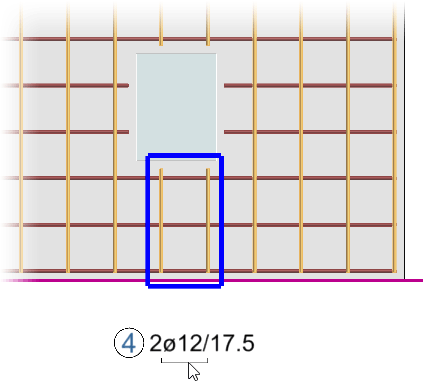

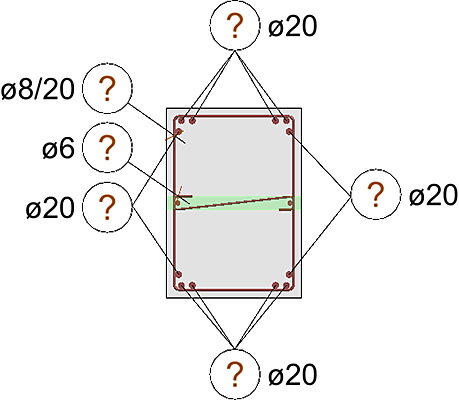

Die Eisen der selektierten Verlegung werden als Gruppe blau umrahmt:

Info
Um in der gewählten Cube-Sicht für die Matten-Verlegung Beschriftung zu erzeugen, schalten Sie die Darstellung der Mattenbeschriftung in der Ansichtsbox (Cube) ein.

Siehe hierzu:

Einstellungen der Verlegungsbeschriftung (Zusatzleiste) speichern / laden
Beschriftung einer Verlegung über Objektdaten ändern

Zusatzleiste

Funktionen in dieser Zusatzleiste:

Beschriftung automatisch starten

Markierungstyp

Eisendarstellung
Markierungsdarstellung wie Eisendarstellung
Markierungsdarstellung

Lage Pos.-Symbol
Markierungslinie bis Pos.-Symbol *

Winkel
Textlage
Textvorlage
Zusatztext ...

Raster

Set speichern (Shift + <)
Set laden (<)

Beschriftung automatisch starten

Automatisch alle Verlegungen nacheinander abfragen und beschriften

Nach Klicken des Icons wird automatisch eine noch nicht beschriftete Verlegung selektiert und als Gruppe blau umrahmt. Sie können dann die Beschriftung positionieren und ablegen. Anschließend wird automatisch die nächste Verlegung selektiert und der Vorgang wiederholt bis alle Verlegungen beschriftet sind.

Sie können die automatische Abfrage jederzeit durch einen Rechtsklick abbrechen. Wenn Sie erneut auf das Icon klicken, wird der Vorgang fortgesetzt.

Bevor Sie die Beschriftung ablegen, können Sie in der Zusatzleiste die Einstellungen anpassen.

Markierungstyp

Umschalticon

Markierungtyp wählen

Begrenzung

Kamm

Fächer

Ohne

Nur Positionssymbol ohne Markierung darstellen

Wichtig
Damit für die beiden nachfolgenden Funktionen Eisendarstellung und Markierungsdarstellung wie Eisendarstellung die gewählten Eisen (über Erstes-Letztes oder Auswahl) sowie die Markierungslinien dargestellt werden, müssen Sie die Option Plandarstellung Stabstahl in der Ansichtsbox einschalten.

	Eisendarstellung Umschalticon Für die Darstellung der Eisen die zu markierenden Eisen wählen Alle Alle Eisen darstellen Erstes-Letztes Das erste und letzte Eisen darstellen
	Auswahl Die zu markierenden Eisen einzeln auswählen Nach Auswahl und Bestätigen der Eisen, werden nur die ausgewählten Eisen dargestellt.
	Markierungsdarstellung wie Eisendarstellung Darstellung der Markierungslinie/-begrenzungen soll mit der gewählten Darstellung der Eisen übereinstimmen, ein-/ausschalten Markierungsdarstellung wie Eisendarstellung eingeschaltet Die Auswahl der Eisendarstellung gilt für die Darstellung der Eisen und Markierung. Das Icon Markierungsdarstellung ist inaktiv.
	Die Auswahl der Eisendarstellung z.B. Erstes-Letztes gilt für die Bewehrung und Markierungslinie/-begrenzungen. Markierungsdarstellung wie Eisendarstellung ausgeschaltet Die Auswahl der Eisendarstellung z.B. Erstes-Letztes gilt nur für die Bewehrung. Die Auswahl der Markierungsdarstellung z.B. Alle gilt nur für die Markierungslinie/-begrenzungen. Die Markierungsbegrenzungen werden für alle Eisen dargestellt.
	Markierungsdarstellung Umschalticon Für die Darstellung der Markierung die zu markierenden Eisen wählen Alle Markierungsbegrenzung für alle Eisen darstellen Erstes-Letztes Für das erste und letzte Eisen Markierungsbegrenzungen darstellen Auswahl Die zu markierenden Eisen einzeln auswählen Nach Auswahl und Bestätigen der Eisen, werden nur für die ausgewählten Eisen Markierungsbegrenzungen dargestellt.
	Lage Pos.-Symbol Umschalticon Lage des Positionssymbols (Umrandung der Positionsnummer, Positionsnummer und Bewehrungstext) bezogen auf die Markierungslinie wählen Oben Positionssymbol mittig über der Markierungslinie ablegen Unten Positionssymbol mittig unter der Markierungslinie ablegen Links/Rechts Positionssymbol links oder rechts von der Markierungslinie ablegen Frei Die Lage des Positionssymbols frei bestimmen
	Markierungslinie bis Pos.-Symbol * (* wird aktiv bei Auswahl der Lage Links/Rechts) Markierungslinie bis zur Umrandung der Positionsnummer verlängern, ein-/ausschalten Die Umrandung bestimmt den Abstand zur Markierungslinie. Bei eingeschalteter Funktion verlängert sich die Markierungslinie bis zur Umrandung:
	Winkel Winkel für das Positionssymbol bestimmen, z.B. 270
	Textlage Umschalticon Lage des Bewehrungstextes bezogen auf die Positionsnummer wählen Oben Bewehrungstext über der Positionsnummer ablegen Unten Bewehrungstext unter der Positionsnummer ablegen Links Bewehrungstext links von der Positionsnummer ablegen Rechts Bewehrungstext rechts von der Positionsnummer ablegen

	Textvorlage Umschalticon Vorlage für die Schreibweise des Bewehrungstextes wählen nur Pos. Nr. Positionsnummer ohne Bewehrungstext darstellen Ø8 Positionummer mit Stabdurchmesser darstellen Ø8/15 Positionummer mit Stabdurchmesser und Eisenabstand darstellen 10Ø8 Positionummer mit Eisenanzahl und Stabdurchmesser darstellen 10Ø8/15 Positionsnummer mit Eisenanzahl, Stabdurchmesser und Eisenabstand darstellen
Zusatztext ...	Bewehrungstext um einen Zusatztext ergänzen Zusatztext über das Eingabefeld eingeben Vor den Zusatztext wird automatisch ein Leerzeichen eingefügt.
	Raster Durch Einschalten des Icons das Positionssymbol an einem Raster ausrichten Das Raster bezieht sich auf den Nullpunkt der Cube-Sicht. Den Abstand der Rasterlänge bestimmen Sie über das Eingabefeld.

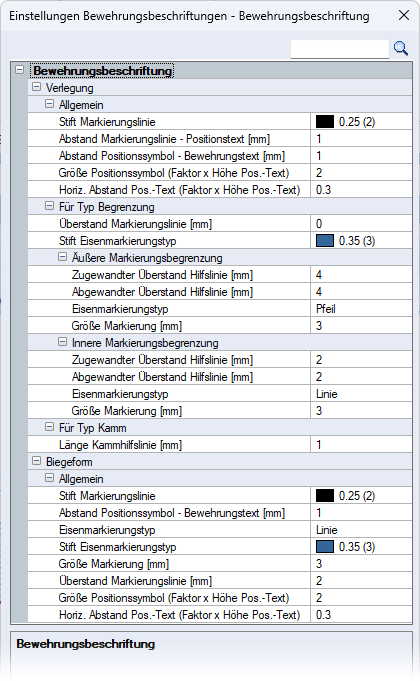

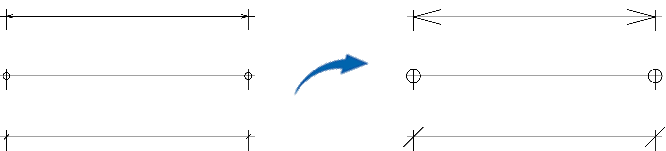

Um weitere Einstellungen für die Bewehrungsbeschriftung zu bestimmen, wie z.B. der Eisenmarkierungstyp für die äußere Markierungsbegrenzung, öffnen Sie die Funktion Einstellungen.

Einstellungen der Verlegungsbeschriftung (Zusatzleiste) speichern / laden

	Set speichern (Shift + <) Einstellungen der Zusatzleiste in ein Set speichern
	Set laden (<) Einstellungen der Zusatzleiste aus einem Set laden

Erläuterungen hierzu siehe Einstellungen der Zusatzleiste speichern / laden.

Beschriftung einer Verlegung über Objektdaten ändern

Die Beschriftung einer einzelnen Verlegung können Sie über die Objektdaten individuell anpassen. Über einen Doppelklick auf ein selektiertes Positionssymbol öffnet sich die Dialogbox:

Markierungstyp

Markierungstyp bestimmen

Eisen, Eisen Markierunglinie

Diese beiden inaktiven Parameter ändern Sie über die Funktion Korrektur.

Lage Positionssymbol

Lage des Positionssymbols in Bezug auf die Markierungslinie bestimmen

Markierungslinie bis Positionssymbol

Markierungslinie bis zur Umrandung der Positionsnummer verlängern, ein-/ausschalten

Textposition

Lage des Bewehrungstextes in Bezug auf die Positionsnummer bestimmen

Stift Positionssymbol

Stift für die Umrandung der Positionsnummer bestimmen

Positionsnummer

Für die Positionsnummer den Stift, die Schriftart und die Höhe bestimmen

Text

Für den Bewehrungstext den Stift, die Schriftart, die Höhe und die Darstellungsart bestimmen und einen Zusatztext eingeben
