Cube-Sicht exklusiv bearbeiten

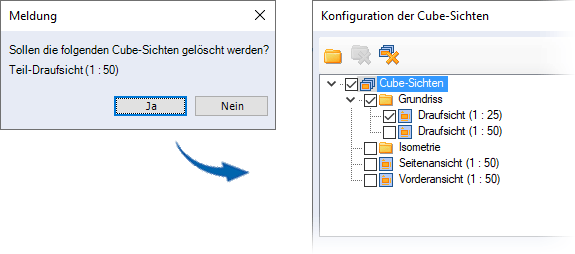

Registerkarte Cube-Sichten
Nach dem Erstellen von Cube-Sichten, können Sie diese bearbeiten, z.B. um in der jeweiligen Sicht Maße, Höhenkoten und Bewehrungsbeschriftung einzugeben oder um Objekte zu transformieren bzw. modellieren.
 | Cube-Sicht exklusiv bearbeiten |
Selektieren Sie die Cube-Sicht, die Sie bearbeiten möchten und klicken dann auf das Icon.
Wenn Sie einen Ordner selektiert haben, ist dieses Icon invers dargestellt und die Funktion nicht wählbar.

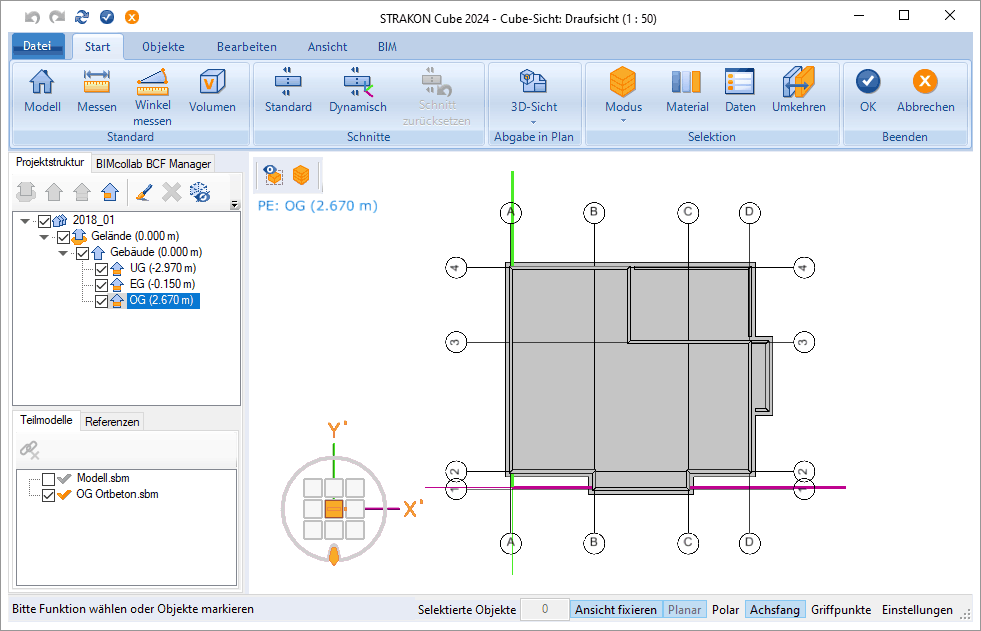

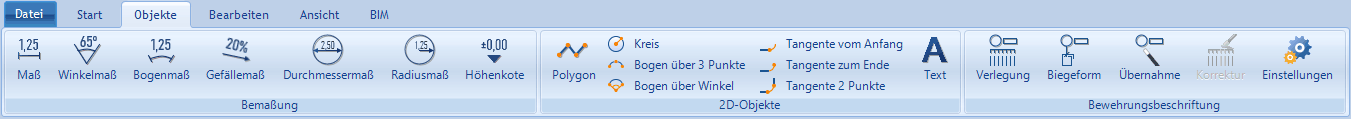

Das Fenster Cube-Sicht öffnet sich mit der abgespeicherten Blickrichtung auf die Sicht:
Siehe hierzu:
Wenn Sie Änderungen in der Cube-Sicht vorgenommen haben und schließen dann das Fenster Cube-Sicht über das Icon Abbrechen oder Schließen in der Titelleiste, erscheint sicherheitshalber folgende Meldung:
Die Meldung weist darauf hin, dass die Cube-Sicht verändert wurde. Folgende Optionen können Sie wählen:
Verwerfen
Änderungen nicht speichern und Fenster schließen
Speichern
Änderungen speichern und Fenster schließen
Abbrechen
Schließen des Fensters abbrechen
Darstellung von verlängerten/verkürzten Achsen in der Cube-Sicht
Die Darstellung der im Cube verlängerten bzw. verkürzten Achsen eines Achsrasters (siehe Achsraster flexibel gestalten) in der Cube-Sicht ist abhängig von der Schnittbox (siehe Funktion Schnittbox).
Cube
Beachten Sie hierbei Folgendes:
Damit im Cube die Länge der verlängerten bzw. verkürzten Achsen eines Achsrasters auch in der Cube-Sicht dargestellt werden, muss die Schnittbox die Achsen komplett umschließen und nicht schneiden.

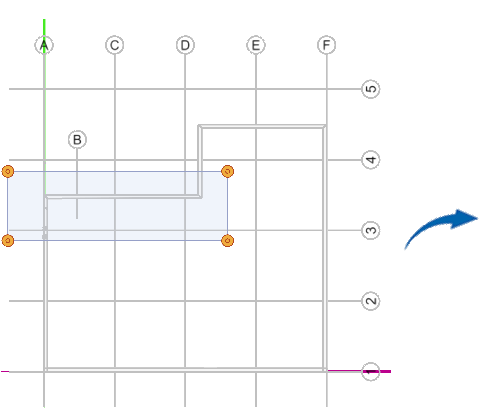

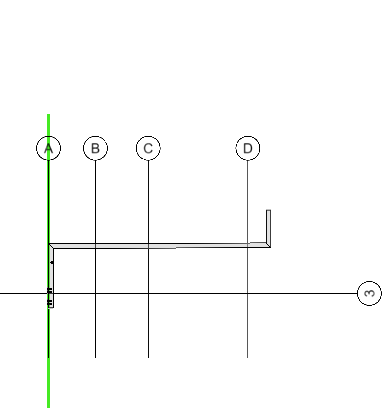

Cube-Sicht: Funktion Schnittbox  | Cube-Sicht: Schnitt  |
Schneidet die Schnittbox die verlängerten bzw. verkürzten Achsen, wird die korrigierte Länge der Achsen ignoriert. In der Cube-Sicht erhalten alle Achsen die gleiche Länge.

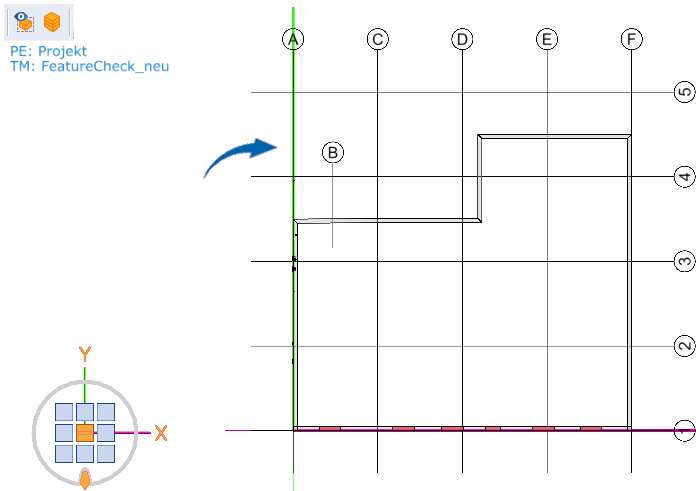

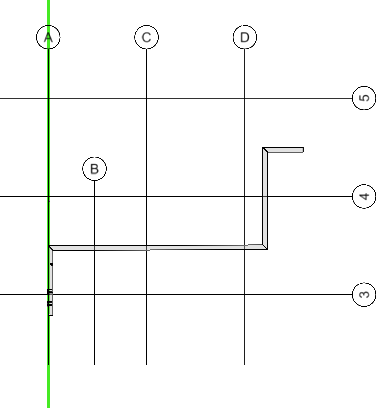

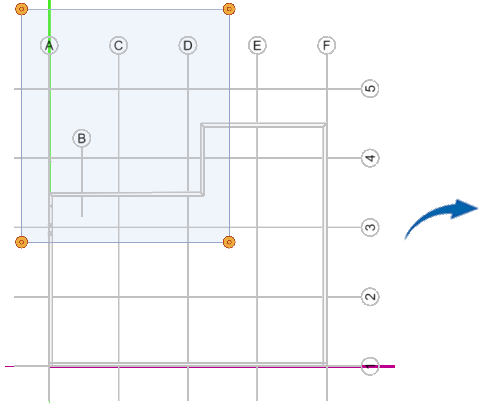

Cube-Sicht: Funktion Schnittbox  | Cube-Sicht: Schnitt  |

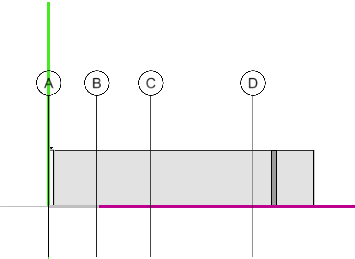

In einer Ansicht werden alle Achsen (auch verlängerte bzw. verkürzte) in der Cube-Sicht in einer Länge dargestellt. Die Lage der Schnittbox ist hierbei irrelevant.
Bewehrung über Objektdaten ändern

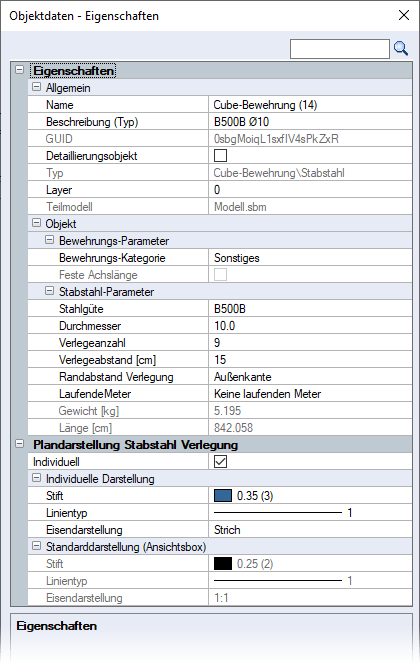

Ohne die exklusive Bearbeitung der Cube-Sicht zu schließen, können Sie über einen Doppelklick auf die Bewehrung über die Objektdaten Eigenschaften der Bewehrung ändern:
Zusätzlich können Sie individuelle Einstellungen für Eisen vornehmen:
Plandarstellung Stabstahl Verlegung, Plandarstellung Stabstahl Biegeform
Über einen Doppelklick auf eine Stabstahl Verlegung oder Biegeform können Sie neben den Einstellungen in der Ansichtsbox (Cube-Sicht / Cube) hier die Eisendarstellung für die Abgabe in den Plan bzw. in der Cube-Sicht für jede Verlegung bzw. Biegeform individuell anpassen. Schalten Sie die Option Individuell ein.
Zur Information wird die Standardeinstellung aus der Ansichtsbox unterhalb der individuellen Darstellung invers angezeigt.
