Übernahme
Registerkarte Objekte > Gruppe Bewehrungsbeschriftung
In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) die Beschriftung einer kopierten Bewehrung oder Bewehrung aus Bibliothek übernehmen
 | Automatische Übernahme der Beschriftung von kopierter Bewehrung |

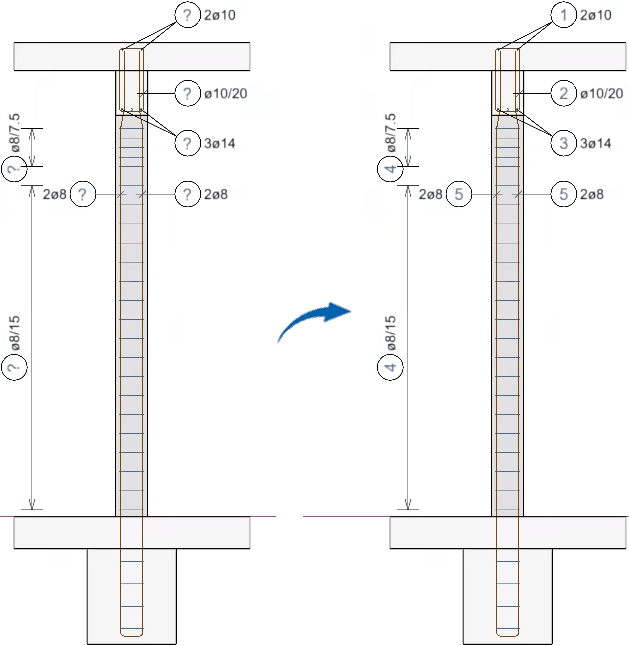

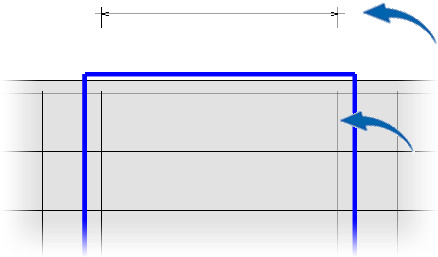

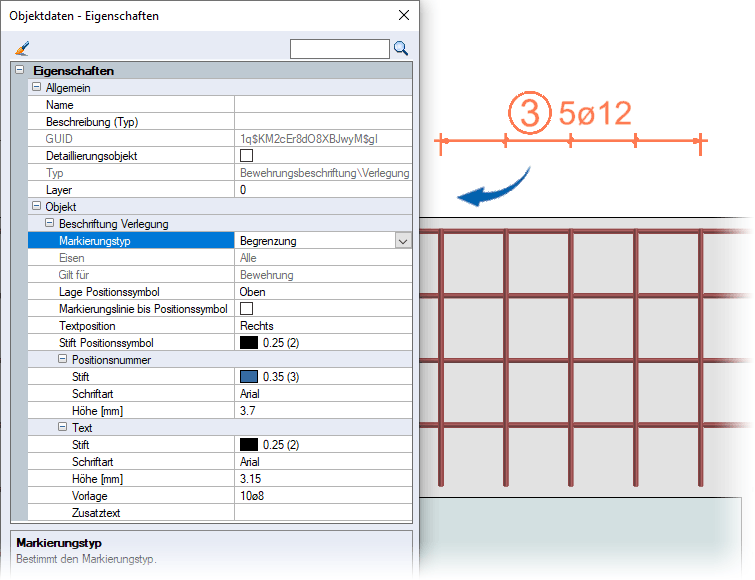

Beim Kopieren einer Bewehrung oder beim Laden der Bewehrung aus der Bibliothek in das Modell, werden die vorhandenen Beschriftungen aus der Cube-Sicht nach Klicken auf das Icon automatisch in die aktuelle Cube-Sicht übernommen. Dabei werden der Abstand der Maßlinie zum Bauteil und der Markierungstyp vom Original übernommen.
Cube-Sicht: Bewehrung kopieren
Cube-Sicht exklusiv bearbeiten: Bewehrungsbeschriftung übernehmen
Auch wenn Sie ein 3D-Objekt inkl. Bewehrung kopiert haben, erfolgt eine Übernahme der Beschriftung. Wenn Sie das kopierte 3D-Objekt nachträglich bearbeiten, z.B. durch Extrusion die Größe des 3D-Objektes verändern und die Bewehrung sich dann anpasst, wird die Beschriftung auch übernommen.
Wenn Sie eine Bewehrung aus der Bibliothek laden, die beschriftet ist, erfolgt ebenfalls eine Übernahme der Beschriftung, siehe Bewehrung aus Bibliothek laden.
