Gefällemaß
In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) Gefällemaße erzeugen
 | Gefällemaß erzeugen |
Siehe hierzu:
Zusatzleiste
Über die Einstellungen können Sie die Darstellung, Gefällemaßeinheiten und Gefällemaßtext in der Dialogbox bestimmen.
Für die Berechnung des Maßes wählen Sie über das Umschalticon Grad, Gon, Prozent oder Verhältnis.
Schalten Sie das Icon Zusatztext aktivieren ein, können Sie über das Textfeld den Gefällewert mit einem Text versehen. Für einen Abstand zwischen Zusatztext und Gefällewert geben Sie am Ende des Textes noch ein oder mehr Leerzeichen ein.

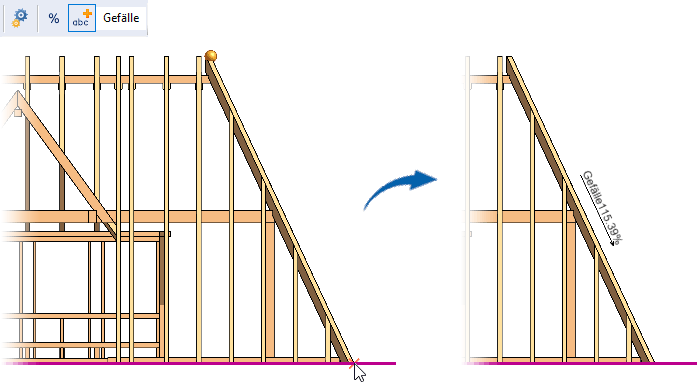

Bestimmen Sie die Strecke über zwei Maßpunkte, wobei der zweite Punkt die Richtung bestimmt, in die der Pfeil zeigt.
Über einen Doppelklick auf das Maß können Sie nachträglich die Einstellungen des Maßes ändern.
Gefällemaß ohne Anbindung
Wird ein vermaßtes Objekt gelöscht, bleiben die Gefällemaße ohne Anbindung erhalten und werden sowohl in der Cube-Sicht als auch im Modell oder der 3D-Sicht im Plan rot hervorgehoben. Diese Gefällemaße können Sie durch die Funktion Anbindung entfernen oder korrigieren.
Gefällemaß bearbeiten
Sie können ein selektiertes Gefällemaß über die Bearbeiten > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
