Durchmessermaß / Radiusmaß
Registerkarte Objekte > Gruppe Bemaßung
In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) Durchmessermaße erzeugen

Durchmessermaß erzeugen

In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) Radiusmaße erzeugen

Radiusmaß erzeugen

Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Durchmessermaßlinie, die Durchmesser-maßeinheiten sowie -texte in der Dialogbox bestimmen. Dies gilt analog für das Radiusmaß.

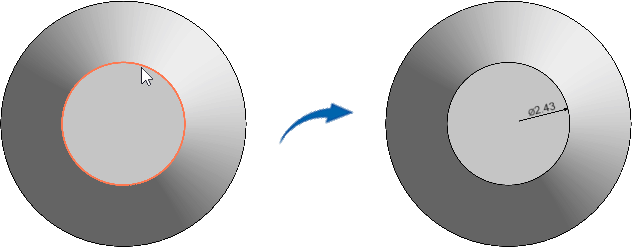

Fahren Sie den Kreis bzw. Kreisbogen an und bestimmen Sie die Lage des Maßpfeils.
Durchmessermaß
Radiusmaß
Kreisbogen mit Durchmesser- / Radiusmaß
Durchmessermaß / Radiusmaß bearbeiten
Sie können ein selektiertes Durchmessermaß / Radiusmaß über die Bearbeiten > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
