3D-Einbauteile bearbeiten
Siehe hierzu:
Längen parametrisierter Einbauteile korrigieren

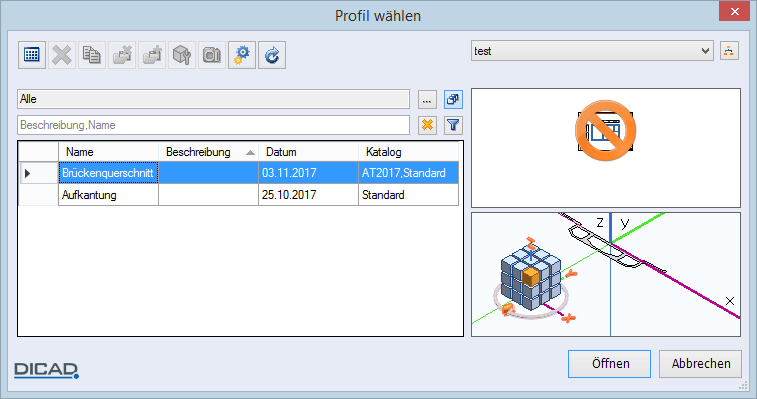

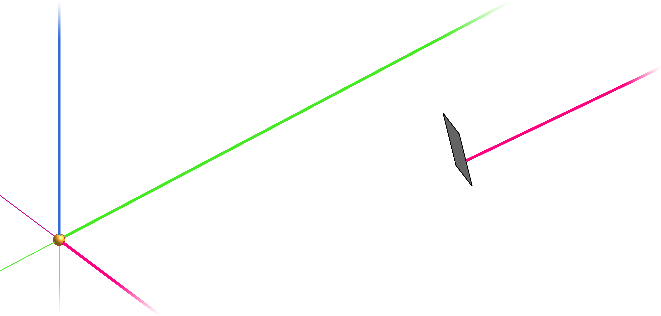

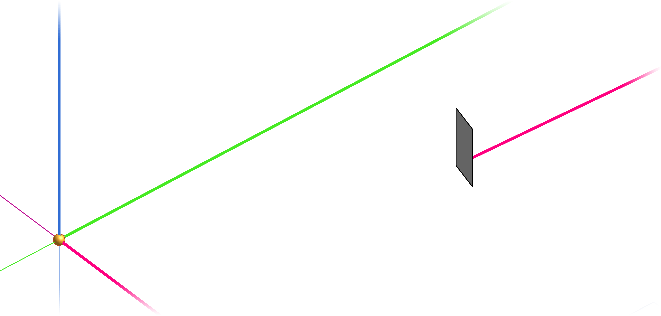

Einbauteile, die über ein Profil oder parametrisiert mit einer festen Länge eingebaut wurden sowie auch alle Sweep-Objekte, können Sie in der Länge korrigieren. Schalten Sie die Griffpunkte ein. Durch Anfahren des Griffpunkts können Sie die Länge im Modus "Bauteile bearbeiten" oder direkt im Modell korrigieren.
Beachten Sie, dass Sie die Länge nur in der Achse entlang des Pfades (in die positive sowie auch in die negative Richtung), korrigieren können.
Nach der Korrektur wird eine neue Positionsnummer vergeben, wenn kein Einbauteil mit dieser neuen Länge vorhanden ist. Sind mehrere Einbauteile mit gleicher Länge eingebaut und nur ein Einbauteil wird korrigiert, erhält dieses Einbauteil eine neue Positionsnummer.
Wird bei einem Positionsvergleich festgestellt, dass die korrigierte Länge identisch ist mit der Länge eines anderen Einbauteils, erhält das korrigierte Einbauteil auch dessen Positionsnummer.
Länge eines Einbauteils kürzen
Die tatsächliche Länge eines Einbauteils können Sie nachträglich über eine Kürzungslänge kürzen (siehe Typdaten, Option Kürzungsrichtung).
