Verlegefeld

Verlegung in einer Fläche erzeugen (3)

Neben Stabstahl können Sie auch Standard-Biegeformen als Verlegefeld verlegen.
Siehe hierzu:

Zusatzleiste
Funktionen in dieser Zusatzleiste:
Hier nicht erläuterte Funktionen können Sie analog der Funktion Individuell sowie der Beschreibung „Aufteilung der Verlegung bestimmen“ nutzen.

Standardbiegeformen auswählen
Biegeform über die Auswahlliste wählen:
*Stab
*L-Form
*Stecker
*Bügel
*Torsionsbügel

Vordere Fläche / Hintere Fläche / Vordere und hintere Fläche
Umschalticon
Ohne die Sicht auf das Objekt bzw. Modell zu verändern, können Sie die Fläche wählen.


Vordere Fläche

Hintere Fläche


Vordere und hintere Fläche

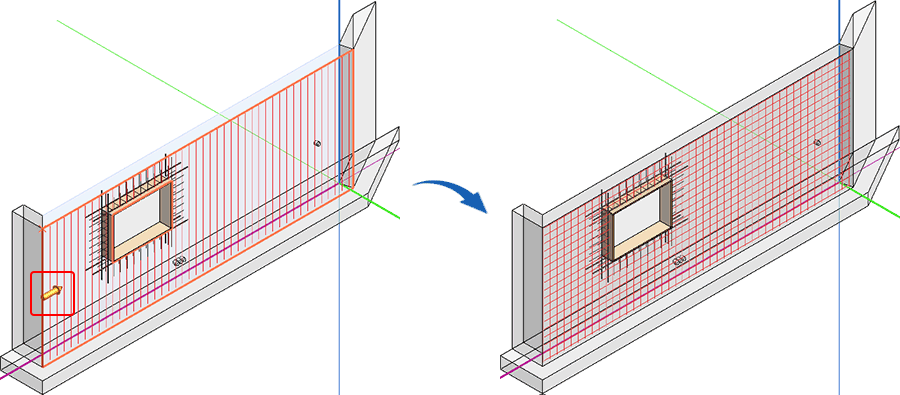

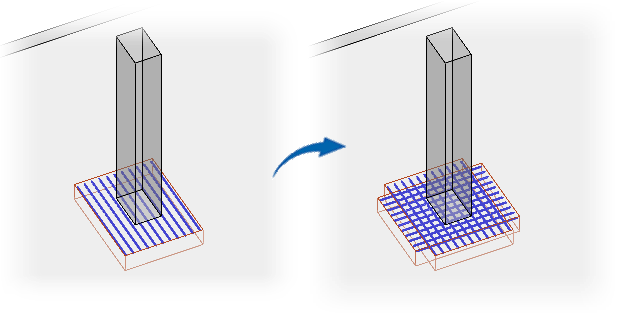

Kreuzweise
Durch Einschalten der Funktion eine kreuzweise Verlegung wählen.

Randabstände
Längs, Quer, Fläche
Definieren Sie die Randabstände in Längsrichtung (Kopf und Fuß der Längseisen), Querrichtung (parallel zum Längseisen) und in die Verlegefläche (virtuelles Verlegefeld).

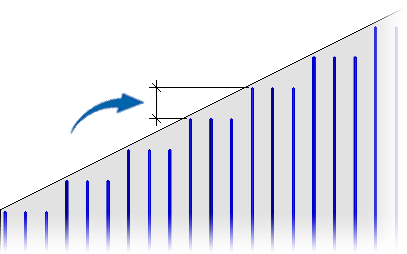

Eisen staffeln
Umschalticon
Eisen im Verlegefeld mit schrägen Kanten staffeln, ein-/ausschalten
Für die Staffelung wird die Fläche nacheinander in Verlegefelder, bezogen auf eine schräge Kante, aufgeteilt.
Bestimmen Sie in der Zusatzleiste die Höhe des Versatzes. Daraus ergeben sich automatisch Gruppen mit Eisen gleicher Länge.
Über das Umschalticon Staffelung wechseln haben Sie die Option, die Anzahl der Eisen einzugeben, die zu einer Gruppe zusammengefasst werden. Die Länge ermittelt sich aus dem kürzesten Eisen in der Gruppe.
Berechnet werden die Eisen immer ab der kurzen Seite des Verlegefeldes.
Hat ein Verlegefeld innerhalb der Fläche gerade Kanten, erfolgt trotzdem die Abfrage nach der Staffelung, die Sie ohne Eingabe direkt bestätigen.
Bei einer nachträglichen Bearbeitung der Verlegung (Anfangs-/Endabstand, Verlegeabstand/Anzahl) über die Gruppe Bearbeiten allgemein > Funktion Verlegung, bleibt die Einstellung der Staffelung erhalten.

Aussparung ignorieren / Abmessungen Aussparung
Umschalticon
Aussparungen mit bestimmter Abmessung in der Verlegung ignorieren, d.h. nicht aussparen
Alle Aussparungen, die gleich/kleiner der eingegebenen Breite/Länge sind, werden in der Verlegung nicht berücksichtigt. Die verlegten Eisen verlaufen über die Aussparung.

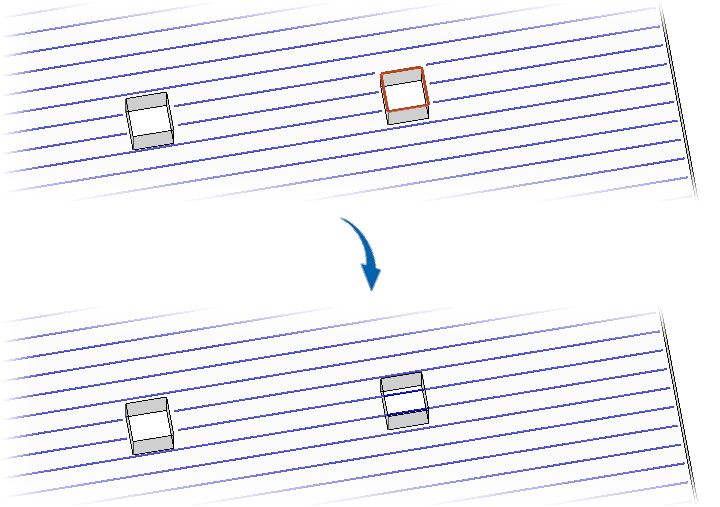

Aussparung hinzufügen
Soll eine Aussparung in der Verlegung nicht berücksichtigt werden, klicken Sie diese an. Ebenso können Sie Aussparungen hinzufügen. Die Verlegung passt sich entsprechend an.
Aussparungen, die bereits über eine festgelegte Abmessung in der Verlegung ignoriert werden (siehe Aussparung ignorieren / Abmessungen Aussparung), können Sie nicht über diese Funktion hinzufügen.

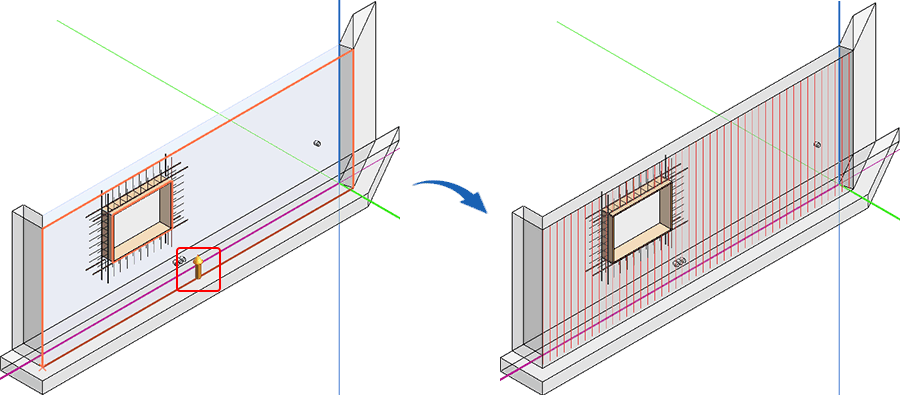

Für die Verlegung bestimmen Sie die relevanten Einstellungen über die Zusatzleiste. Fahren Sie die Verlegekante an und bestätigen die Verlegerichtung (Pfeil).

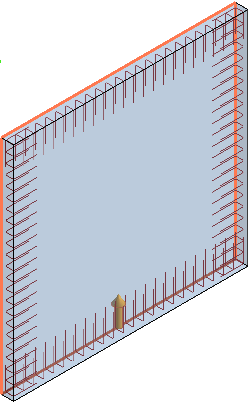

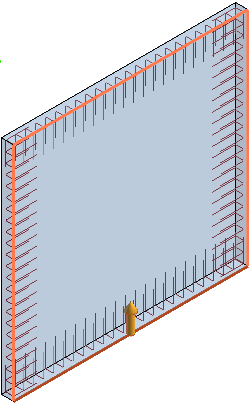

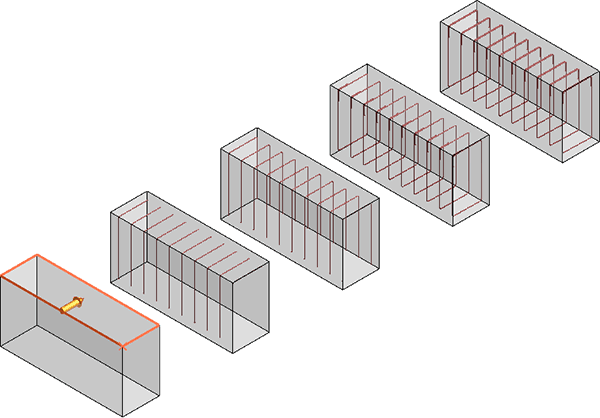

Beispiel: Eingabe L-Form, Stecker, Bügel und Torsionsbügel

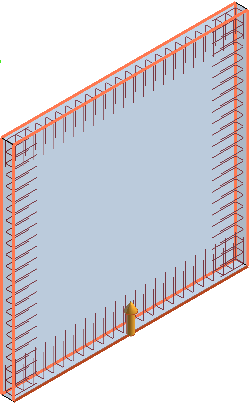

Ebenso können Sie bei der Biegeformen-Eingabe die Schenkel korrigieren sowie Haken eingeben. Schalten Sie in der Zusatzleiste das Icon Schenkelkorrektur bzw. Hakeneingabe ein. Bestätigen Sie die Eingabe der Biegeform mit Rechtsklick, erscheint eine weitere Zusatzleiste zur Eingabe der Werte, z.B. für die Schenkelkorrektur eines Steckers:

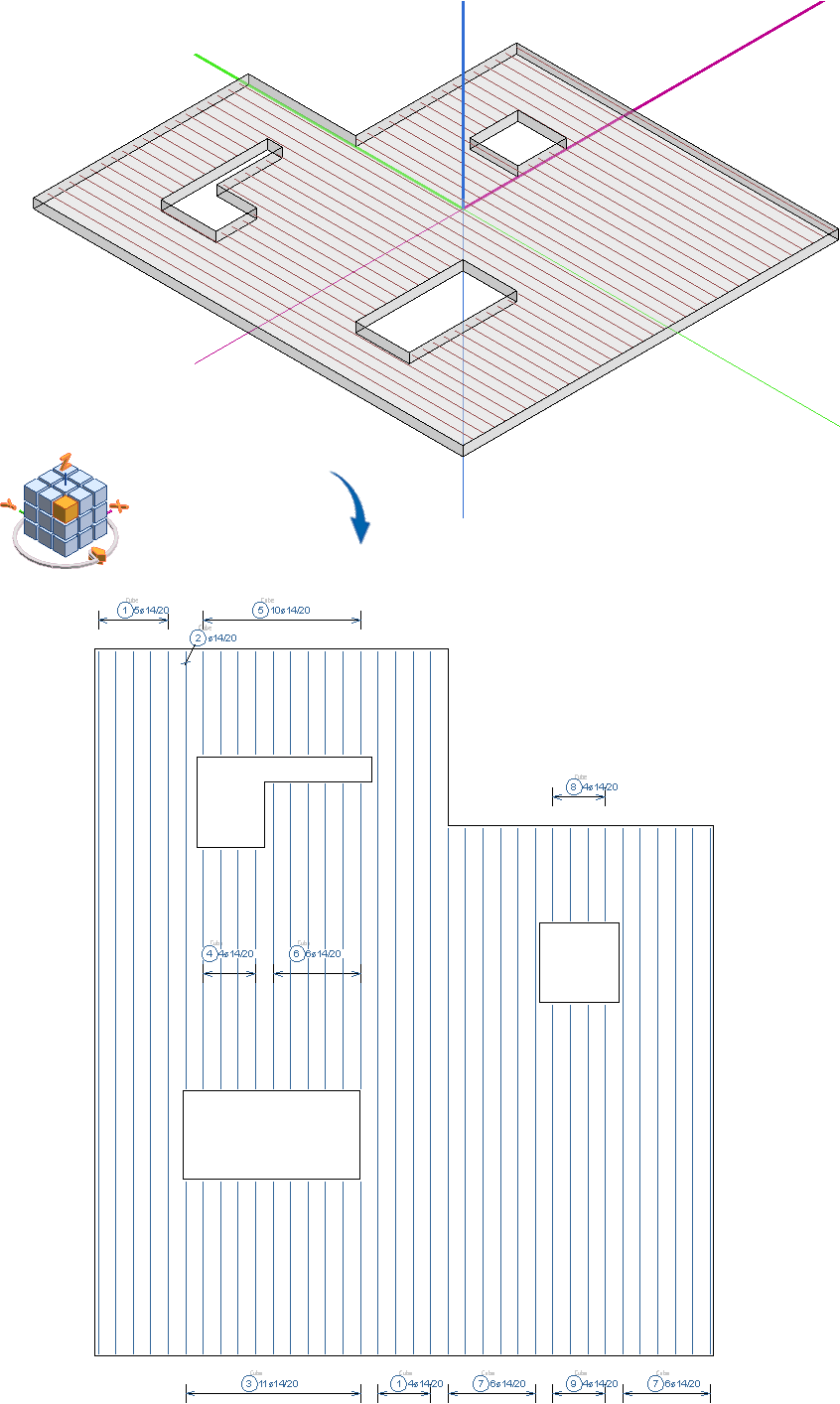

In der Cube-Bewehrung können Sie eine flächige Bewehrung über Stabstahl verlegen. Hierbei werden Öffnungen automatisch erkannt und die Bewehrung entsprechend angepasst.
Werden nachträglich im Modell z.B. Aussparungen korrigiert, gelöscht oder hinzugefügt, werden die Positionen in der 3D-Sicht auf dem Plan durch eine Aktualisierung der 3D-Sicht automatisch angepasst.
Verlegefeld in Mantelfläche erzeugen

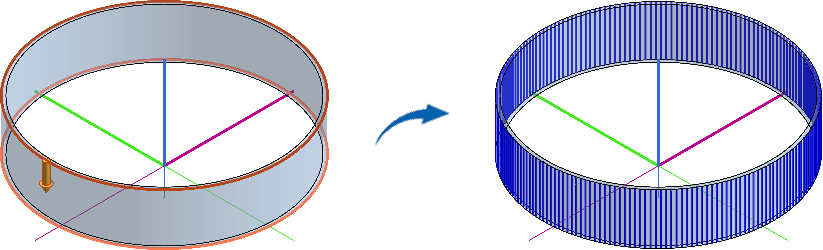

Sie können auch in einer Mantelfläche ein Verlegefeld verlegen.

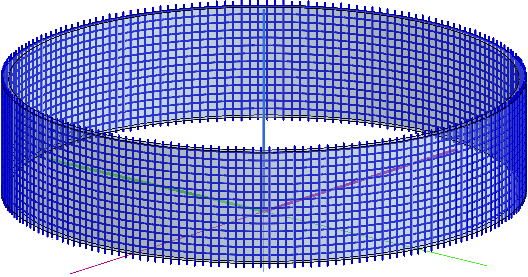

Hierbei ist auch eine kreuzweise Verlegung möglich:

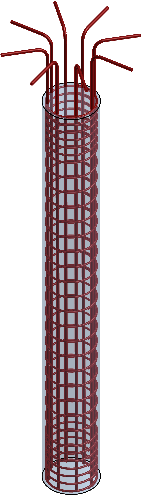

Praktisch ist auch das Bewehren über das Verlegefeld von runden Stützen sowie die Pfahlbewehrung:
