Darstellung Fertigteil

Other Documentation : FT Positionierung : Einstellungen für FT Positionierung : Darstellung Fertigteil

Menü 2D Design > FT Positionierung > Funktionszusatzleiste: >>

Menü Settings > 2D Design > FT Positionierung

Werkzeugleiste:

FT Positionierung > Funktionszusatzleiste: >>

Darstellung im Plan

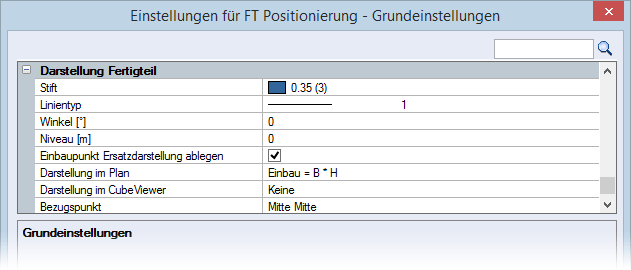

Bestimmen Sie die Darstellung des Quaders in der Draufsicht sowie die Höhenlage für die 3D-Sicht. Die Darstellung der Position können Sie getrennt für den Plan und Cube wählen.

Wählen Sie Flex-Bauteil, wird das Flex-Bauteil (Bauteilname = FT Position) aus dem aktiven Stammdatenpfad der Flex-Bauteile (FT Positionierung) (Menü Settings > Master Data > Flex-Bauteile (FT Positionierung)) gelesen und dargestellt.

Darstellung im Cube
