2D Design
Linien, ...
Konstruktionsfunktionen der Toolbar (Schalungselemente) aktivieren (siehe Kapitel 2D Design)
Kreise

Ellipsen, Klothoiden, ...
Weitere Elementfunktionen (Parallele, Tangente an Kreis usw.) aktivieren und die zugehörigen Elemente in den Plan einfügen (siehe Kapitel 2D Design)

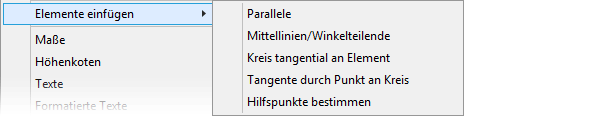

Elemente einfügen
(siehe Kapitel 2D Design, Insert Elements)

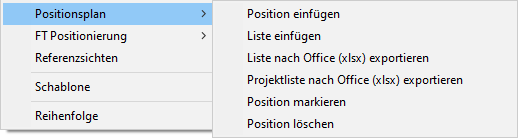

Positionsplan
Positionssymbolik in Positionsplänen erstellen (siehe Kapitel 2D Design, Positionsplan)

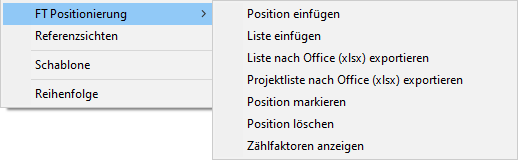

FT Positionierung
Referenzsichten
Referenzierende Ausschnitte im Quellplan erzeugen und in einen separaten Plotplan (Zielplan) einbauen (siehe Kapitel Design Aids, Reference Views)
Schablone
Schablonen zum Durchzeichnen vorhandener Zeichnungselemente erzeugen und einbauen (siehe Kapitel Design Aids, Template)
Reihenfolge
Zeichnungsreihenfolge für das CAD-Fenster und das Drucken bestimmen (siehe Kapitel Edit Elements, Sequence)
