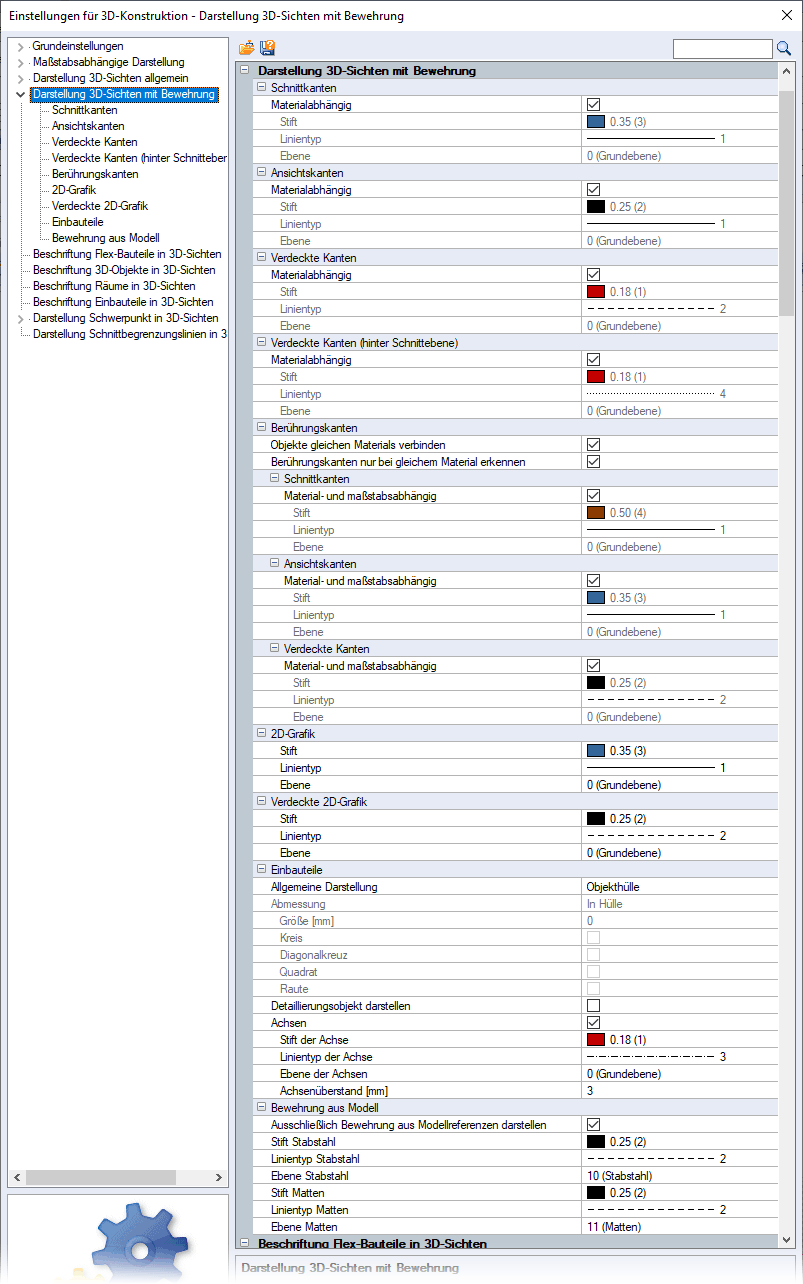

Display of 3D Views with Reinforcement
Siehe hierzu:
Schnittkanten, Ansichtskanten, Verdeckte Kanten, Verdeckte Kanten (hinter Schnittebene)
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Bewehrung aus Modell
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Bewehrung aus Modell
Schnittkanten, Ansichtskanten, Verdeckte Kanten, Verdeckte Kanten (hinter Schnittebene)
Die Einstellungen für Schnitt-, Ansichtskanten und verdeckte Kanten gelten für alle Berührungsflächen von Objekten mit gleichen und auch mit unterschiedlichen Materialien.
Materialabhängig, ein-/ausschalten
Für die Darstellung der 3D-Sichten im Bewehrungsplan die materialabhängigen Einstellungen der Stifte aus der Materialverwaltung verwenden
Kontrollkästchen ausgeschaltet:
Die hier definierten Einstellungen werden für den Stift und Linientyp sowie für die Ebene verwendet.
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Erläuterung hierzu, siehe Display of 3D Views General
Bewehrung aus Modell
Darstellung der Bewehrung aus Modellreferenzen bestimmen
Ausschließlich Bewehrung aus Modellreferenzen darstellen
Alleinige Darstellung von Bewehrung aus Modellreferenzen in der 3D-Sicht ein-/ausschalten
Kontrollkästchen eingeschaltet:
Die Bewehrung aus dem Planmodell wird nicht in den 3D-Sichten dargestellt. Um keine Bewehrung aus dem Modell darzustellen, müssen Sie diese im Cube über die Funktion View Box (Cube) ausschalten.
