Surfaces

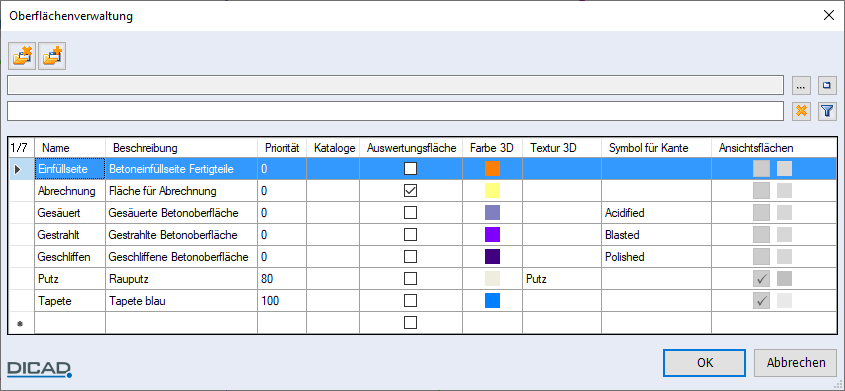

In der Oberflächenverwaltung bestimmen Sie Eigenschaften der Oberflächen, wie z.B. die Farbe zur Darstellung im 3D (siehe im Cube Funktion Surfaces).
Programmseitig sind schon einige Oberflächen hinterlegt.
Siehe hierzu:
Die Anzeige der Liste können Sie durch Sortieren der Spalten anpassen. Einträge in der Liste können Sie bearbeiten/löschen sowie neue einfügen. Den Inhalt der Liste können Sie nach Office ausgeben (siehe Kapitel Launch / User Interface, User Interface, Edit Schedules in Dialog Boxes / Print Schedules to Office).
Name
Bezeichnungstext (max. 256 Zeichen) der Oberfläche
Beschreibung
Zusätzlicher Beschreibungstext der Oberfläche
Priorität
Priorität der Oberfläche auf dem Objekt
Die Reihenfolge und Höhe der Prioritätenzahl können Sie frei bestimmen. Beachten Sie, dass die Oberfläche mit der höchsten Prioritätenzahl, auf dem Objekt angezeigt wird. Z.B. soll von mehreren Oberflächen auf einem Objekt die Tapete angezeigt werden, muss die Prioritätenzahl für die Oberfläche „Tapete“ höher als alle Oberflächen sein (siehe Funktion Surfaces, Assigning Multiple Surfaces to a Surface).
Kataloge
Zugehöriger Katalog bzw. Kataloge (siehe File Management, Catalogs)
Auswertungsfläche
Durch Einschalten des Kontrollkästchens wird diese Oberfläche zur Auswertungsfläche addiert.
Farbe 3D
Farbe zur Darstellung der Oberfläche im Cube
Textur 3D
Textur der Oberfläche zuweisen (siehe Textures)
Symbole für Kante
Symbol zur Markierung der Schnitt- und Ansichtskante einer Oberfläche in 3D-Sichten wählen (siehe Kapitel Cube, 3D Views, Symbole an Oberflächenkanten darstellen)
Mit der Version 2020 werden fünf Symbole (Maschinengeglättet, Gesäuert, Geschliffen, Gestrahlt und Schalungsboden) ausgeliefert. Diese sind in dem Ordner der Benutzerdaten ..\strakon\sym hinterlegt.
Ansichtsflächen
Farbe oder Standard- bzw. Musterschraffur zur Darstellung der Ansichtsfläche (siehe Kapitel 2D Design, Hatches / Color Surfaces, Settings for Hatchings / Colored Areas)
Über das Kontrollkästchen entscheiden Sie, ob die Schraffur in den 3D-Sichten angelegt werden soll.
Info |
|---|
Das Verwenden von farbigen sowie schraffierten Ansichtsflächen/Oberflächen ändert die Dateien material.sys und surface.sys. D.h. mit einer STRAKON-Version <2020 können Sie auf diese Dateien nicht mehr zugreifen. |

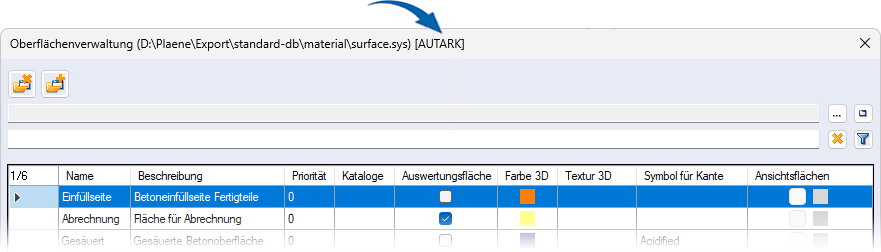

Die Daten der Verwaltung werden in der Datei surfaces.sys in den aktuell gewählten Stammdatenpfad der Materialverwaltung (ftele) abgelegt (siehe Master Data).
