Laying Section

STRAKON Documentation : Reinforcement - Cube : Input Rebar : Individually : Laying Section

Laying Section

Area Laying

Changing the Routing Angle

Route Bent Bars in Round Components

Polygonal Laying

Preselection of Laying Edge

Entering the Bending Shapes / Variable Bars Through a Virtual Surface

Variable Leg Lengths (from-to-bar)

Siehe hierzu:

Verlegestrecke bestimmen
Aufteilung der Verlegung bestimmen

Eisen über mehrere Bauteile / Objekte verlegen
Bereich / einzelnes Eisen eines Verlegefeldes löschen
Verlegung bearbeiten

Verlegestrecke bestimmen

Für die Verlegung einer Biegeform, können Sie die Verlegestrecke über eine der folgenden Möglichkeiten bestimmen:

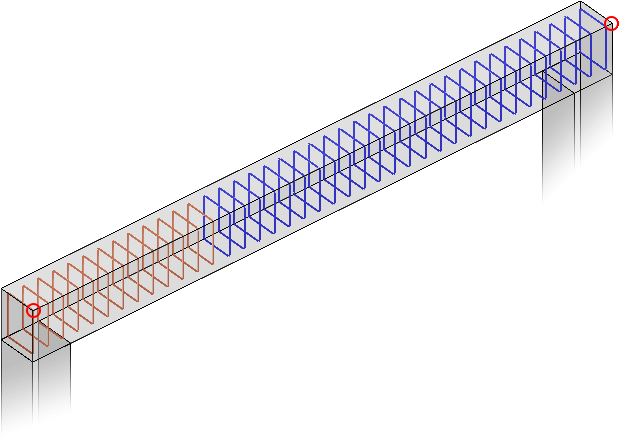

Anfangs- und Endpunkt der Verlegestrecke wählen

Verlegekante anfahren

Nur den Anfangspunkt der Verlegestrecke wählen

Hierzu muss der Anfangs- und Endpunkt der Verlegestrecke in einer Flucht in Bildschirmtiefe liegen, d.h. Sie blicken lotrecht auf die Biegeform.

Über die Iconszusatzleiste können Sie entscheiden, wie die Biegeform entlang einer Verlegestrecke verlegt werden soll:

Zusatzleiste

Funktionen in dieser Zusatzleiste:

Bereichsverlegung
Fächerverlegung
Eisen staffeln
Eisen verschwenken
Verlegeebene ist Biegeformenebene
Feste Biegeform über Verlegung
Polygonale Verlegung
Vorauswahl Verlegekante
Virtuelle Fläche aus drei Punkten
Virtuelle Fläche aus einem Punkt und einer Kante
Virtuelle Fläche in Kegel oder Zylinder

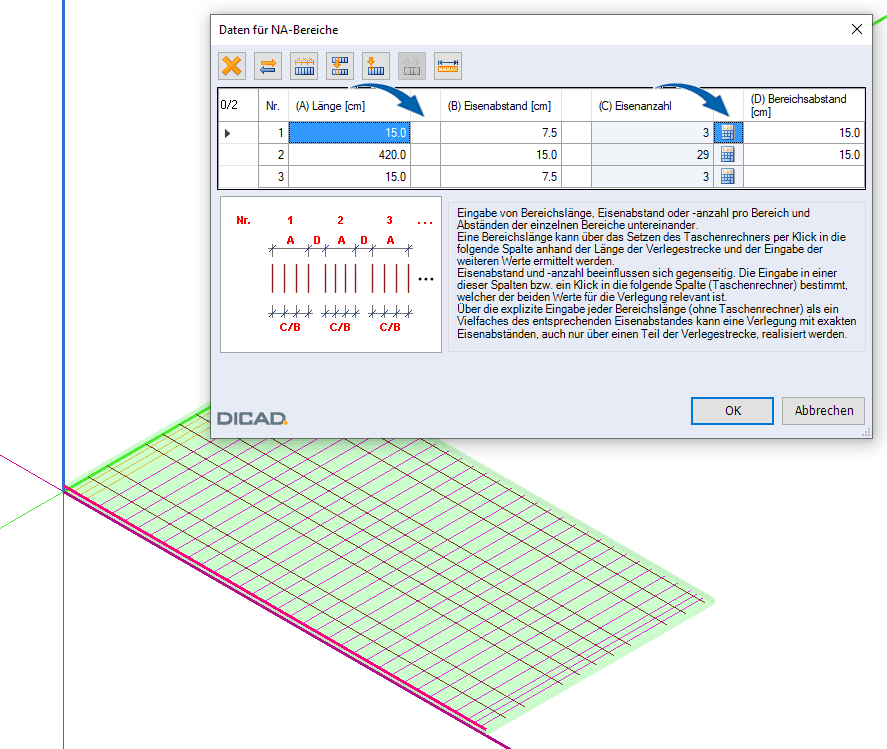

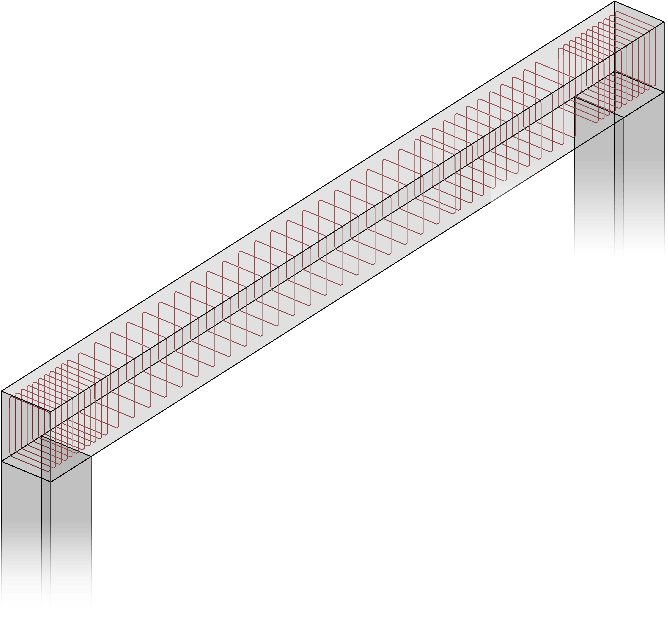

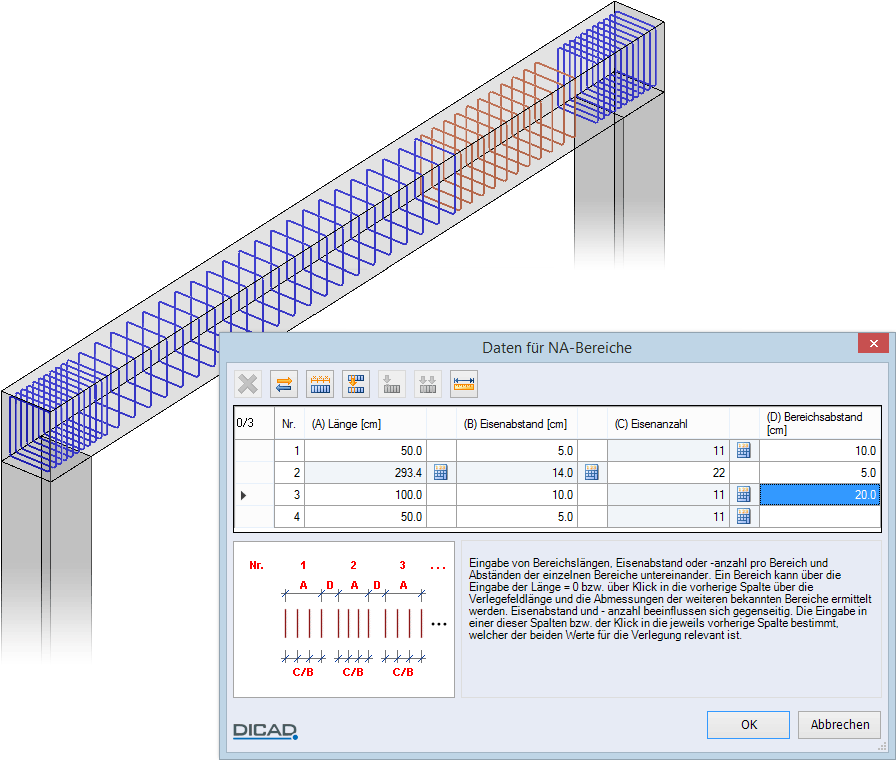

	Bereichsverlegung Verlegung in mehrere Bereiche aufteilen (siehe Area Laying)

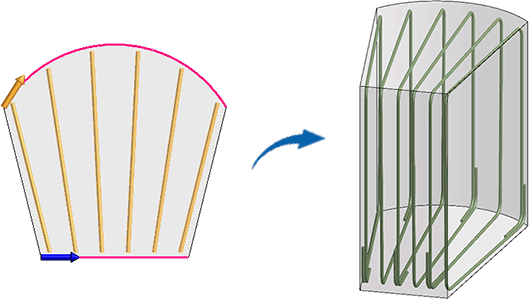

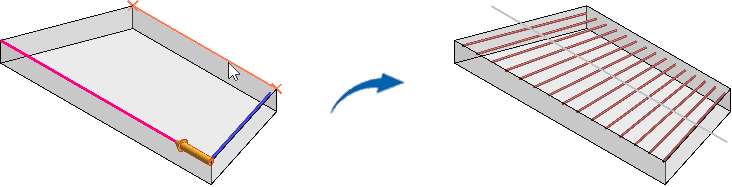

	Fächerverlegung Biegeform über eine Fächerverlegung verlegen Für eine Fächerverlegung wählen Sie die erste und zweite Verlegestrecke, um die Biegeform zu verlegen: Der Verlegeabstand der Eisen, den Sie bestimmen, bezieht sich hierbei auf die Mitte der Verlegung (entlang der dargestellten virtuellen grauen Linie). Als Verlegestrecke können Sie auch eine runde Kante wählen. Die zweite Verlegestrecke muss dann gerade sein: Nachträglich können Sie die Fächerverlegung einer verlegten Biegeform, die Sie über die Funktion Individuell oder Standard erzeugt haben, über Gruppe Bearbeiten allgemein > Funktion Laying > Zusatzleiste Fächerverlegung bearbeiten.

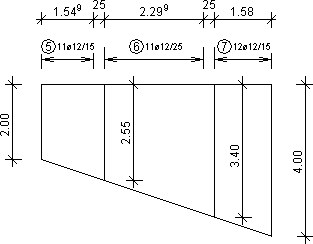

	Eisen staffeln Umschalticon Verlegung staffeln, ein-/ausschalten Um Biegeformen entlang einer Verlegestrecke zu staffeln, muss die Biegeform immer an der kürzesten Kante der Verlegestrecke liegen. Berechnet werden die Eisen ab der kurzen Seite des Verlegefeldes. Bestimmen Sie in der Zusatzleiste die Höhe des Versatzes. Daraus ergeben sich automatisch Gruppen mit Eisen gleicher Länge. Über das Umschalticon Staffelung wechseln haben Sie die Option, die Anzahl der Eisen einzugeben, die zu einer Gruppe zusammengefasst werden. Die Länge ermittelt sich aus dem kürzesten Eisen in der Gruppe. Nachträglich können Sie die Staffelung einer verlegten Biegeform, die Sie über die Funktion Individuell oder Standard erzeugt haben, über Gruppe Bearbeiten allgemein > Funktion Laying > Zusatzleiste Eisen staffeln bearbeiten.
	Eisen verschwenken Umschalticon Verlegung verschwenken, ein-/ausschalten Die Eisen werden über die Achse des längsten Schenkels verschwenkt. Nachträglich können Sie die Verschwenkung einer verlegten Biegeform, die Sie über die Funktion Individuell oder Standard erzeugt haben, über Gruppe Bearbeiten allgemein > Funktion Laying > Zusatzleiste Eisen verschwenken bearbeiten.
	Verlegeebene ist Biegeformenebene Biegeformebene optional als Verlegewinkel bestimmen (siehe Changing the Routing Angle)
	Feste Biegeform über Verlegung Biegeform verändert sich nicht, d.h. die Eisenlänge sowie bei gebogenen Eisen bleibt der Radius in der Verlegung gleich (siehe Route Bent Bars in Round Components).
	Polygonale Verlegung Biegeform, z.B. einen Bügel, polygonal entlang mehrerer Kanten verlegen (siehe Polygonal Laying)
	Vorauswahl Verlegekante Beliebige Verlegestrecke über ein anderes Objekt bestimmen (siehe Preselection of Laying Edge)
	Virtuelle Fläche aus drei Punkten Eingabeunterstützung für Biegeformen und variable Eisen durch eine virtuelle Fläche (siehe Entering the Bending Shapes / Variable Bars Through a Virtual Surface, Virtuelle Fläche aus drei Punkten)
	Virtuelle Fläche aus einem Punkt und einer Kante (siehe Virtuelle Fläche aus einem Punkt und einer Kante)
	Virtuelle Fläche in Kegel oder Zylinder (siehe Virtuelle Fläche in Kegel oder Zylinder)

Aufteilung der Verlegung bestimmen

Ist die Verlegestrecke festgelegt, bestimmen Sie die Aufteilung der Verlegung, d.h. die Lage (den Randabstand) des ersten und letzten Eisens (Anfangs-/Endabstand) sowie den Verlegeabstand bzw. die Anzahl der Eisen oder den Verlegeabstand und die Anzahl der Eisen gemeinsam.

Zusatzleiste

Achse / Außenkante

Umschalticon

Anfangsabstand und Endabstand der Verlegestrecke als definierter Abstand zur Achse der Biegeform oder zur Außenkante der Biegeform wählen

Achse

	Außenkante Beim Verlassen des Programms wird die zuletzt eingegebene Einstellungen gespeichert.
	Verlegung ab Anfang der Verlegestrecke mit exaktem Abstand Bestimmen Sie den Verlegeabstand (z.B. 25 cm), werden die Eisen mit dem definierten Anfangsabstand vom Anfang der Verlegestrecke und dem exaktem Abstand verlegt. Hierbei ergibt sich am Ende der Verlegestrecke ein Rest Endabstand.
	Bestimmen Sie die Anzahl der Eisen (z.B. 5) sowie einen Abstand (z.B. 10 cm), werden die Eisen mit dem definierten Anfangsabstand vom Anfang der Verlegestrecke mit der Anzahl und dem exaktem Abstand verlegt. Hierbei ergibt sich am Ende der Verlegestrecke ein Rest Endabstand.
	Mittige Verlegung mit exaktem Abstand Bestimmen Sie den Verlegeabstand (z.B. 25 cm), werden die Eisen mittig mit exaktem Abstand verlegt. Hierbei ergibt sich am Anfang und Ende der Verlegestrecke ein Rest Anfangs-/Endabstand. Bestimmen Sie die Anzahl der Eisen (z.B. 9) sowie einen Abstand (z.B. 20 cm), werden die Eisen mittig mit der Anzahl und mit exaktem Abstand verlegt. Hierbei ergibt sich am Anfang und Ende der Verlegestrecke ein Rest Anfangs-/Endabstand. Eine nachträgliche Bearbeitung der Verlegung ist über die Gruppe Bearbeiten allgemein > Funktion Laying möglich.

Alle eingegebenen Werte werden beibehalten und können Sie für weitere Eingaben nutzen.

Die Eingabe der Verlegung beenden Sie mit Rechtsklick.

Eisen über mehrere Bauteile / Objekte verlegen

Sie können Eisen in einer Flucht über mehrere Bauteile verlegen, z.B. um ein Streifenfundament zu bewehren.

Nachdem Sie die Biegeform und die Lage wie gewohnt bestimmt haben, wählen Sie über den Anfangs- und Endpunkt die Verlegestrecke. Hierbei ist das Anfahren der Verlegekante nicht möglich. Der Anfangs- und Endpunkt liegt in unterschiedlichen Bauteilen. Bestätigen Sie die Verlegestrecke, werden die Eisen über beide Bauteile verlegt.

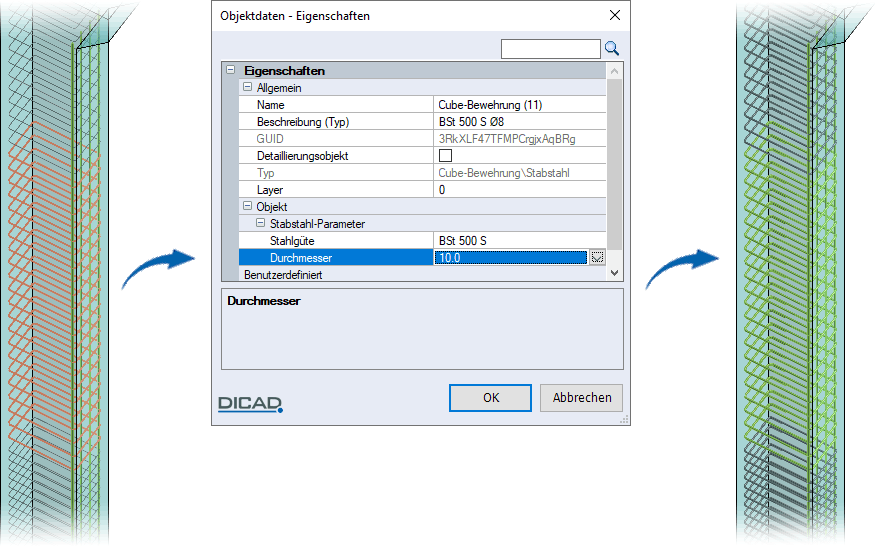

Verlegung bearbeiten

Eine nachträgliche Bearbeitung der Verlegung ist über die Gruppe Bearbeiten allgemein > Funktion Laying möglich.
