Enter Crank
Bei der Eingabe einer individuellen Biegeform können Sie eine bzw. mehrere Aufbiegungen bestimmen.
Siehe hierzu:
Wählen Sie den ersten Bewehrungspunkt und definieren dann hintereinander frei alle Bewehrunspunkte der Biegeform.
Beachten Sie, dass Sie freie Bewehrungspunkte setzen können, wenn der virtuelle Endpunkt der Biegeform an der oberen oder unteren Objektkante markiert ist.
Fahren Sie den Endpunkt an, wird die Biegeform dargestellt und Sie können diese mit Rechtsklick bestätigen.
Zusatzleiste

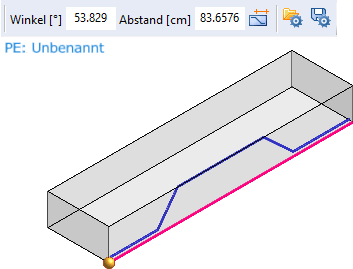

Bestimmen Sie jetzt in der Zusatzleiste den Winkel der Aufbiegung und den Abstand vom Anfang der Biegeform bis zur Aufbiegung.
 | Aufbiegungsabstand auf das Ende bezogen |
Schalten Sie die Funktion ein, bezieht sich der Abstand von der Aufbiegung bis zum Ende der Biegeform.

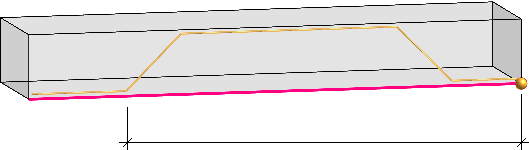

Funktion eingeschaltet:

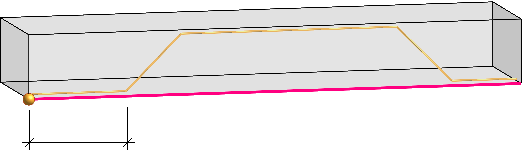

Funktion ausgeschaltet:
Bestätigen Sie die Eingabe für die erste Aufbiegung mit einem Rechtsklick. Hiernach folgt die Eingabe für die weitere Aufbiegung. Beenden Sie die Eingabe mit Rechtsklick.
Über die Gruppe Edit Rebar können Sie über die Funktion Bends nachträglich den Winkel und Abstand je Aufbiegung bearbeiten. Eine Aufbiegung nachträglich zu löschen bzw. hinzuzufügen ist nicht möglich.
Aufhängebewehrung eingeben
Bei der Aufhängebewehrung mit einer Aufbiegung für das Schrägeisen beginnt bzw. endet die Biegeform mit einem beliebigen Bewehrungspunkt an der Objektkante.

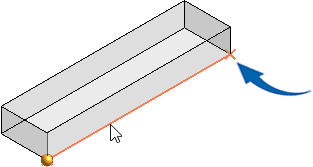

Für die Eingabe bewegen Sie den Cursor entlang der Objektkante, um auf dieser frei den Bewehrungspunkt zu wählen (ein Rechteck erscheint an der Spitze des Cursors).
Info |
|---|
Haben Sie einen freien Bewehrungspunkt gewählt, wird in der Zusatzleiste automatisch die Funktion Schenkelkorrektur inaktiv:  |

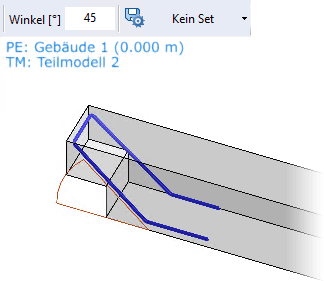

Sind alle Punkte der Biegeform gewählt und mit Rechtsklick bestätigt, wird in der Zusatzleiste der Winkel für die erste und zweite Aufbiegung abgefragt. Der angebotene Winkel wird auf 15-Grad-Intervalle zwischen 15 und 90 Grad gerundet und bezieht sich auf die Z-Achse. Der zuerst eingegebene Wert wird für den folgenden Winkel übernommen. Bestätigen Sie die Eingabe des Winkels mit Rechtsklick.
Nach der Winkeleingabe schaltet sich über die Zusatzleiste die Schenkelkorrektur ein, siehe Open Bending Shape with Leg Modification:
Bestimmen Sie die Längen für den Anfangs- und Endschenkel. Beenden Sie die Schenkelkorrektur mit Rechtsklick.
Die Eingabe der Biegeform beenden Sie mit Rechtsklick.
Über die Gruppe Edit Rebar können Sie über die Funktion Bends nachträglich den Winkel je Aufbiegung bearbeiten.
