Export 3D PDF
Der 3D-PDF-Export ermöglicht die direkte Erstellung von 3D-PDF-Dateien der im Plan vorhandenen 3D-Objekte.

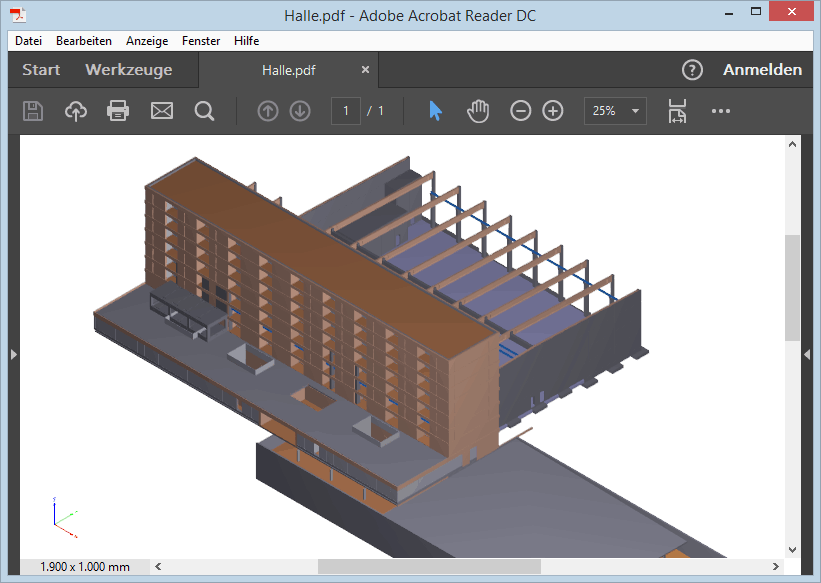

Die 3D-PDF-Dateien werden im 3D-Portable-Document-Format (*.pdf) erzeugt, die Sie z.B. mit dem kostenfreien Adobe® Reader® betrachten und per E-Mail versenden können.

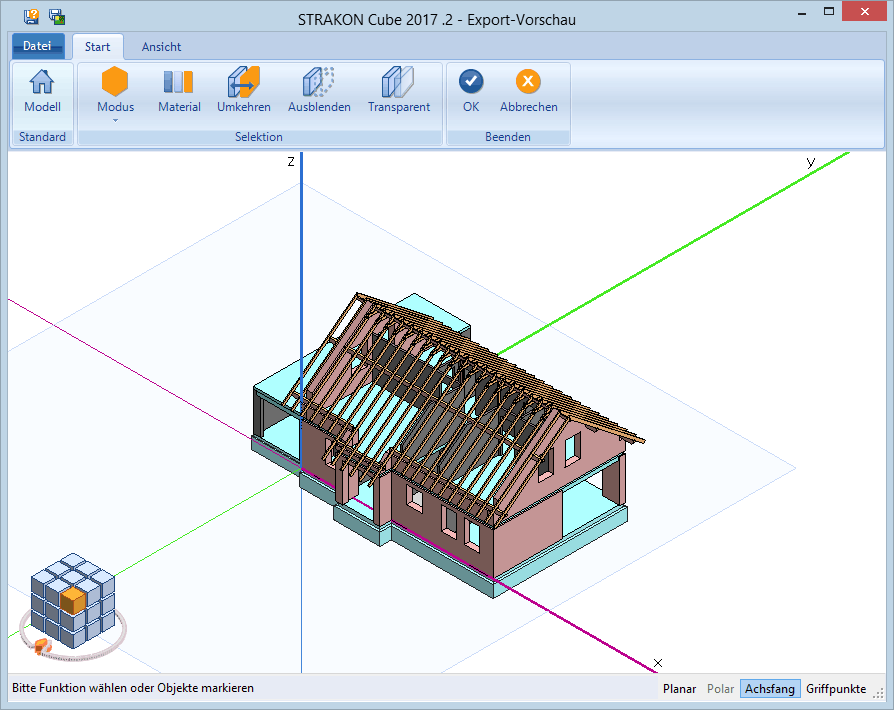

Schalten Sie zuerst in der Segment Administration alle 3D-Segmente für den Cube ein, die für den Export berücksichtigt werden sollen. Wählen Sie über das Menü File > Importieren / Exportieren > 3D-PDF exportieren. Alle enthaltenen 3D-Objekte (Flex-Parts, Model References usw.) der gewählten 3D-Segmente werden in der Cube - Export-Vorschau angezeigt.
Markieren Sie anschließend die Objekte, die nicht exportiert werden sollen, und wählen Sie dazu die Funktion Hide im Menüband oder die Taste [H].

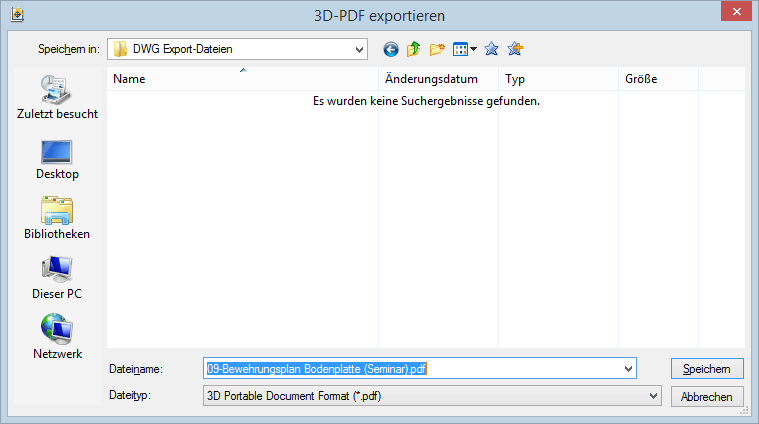

Für den Export klicken Sie auf OK und wählen den Zielpfad und den Dateinamen für die 3D-PDF-Datei.
