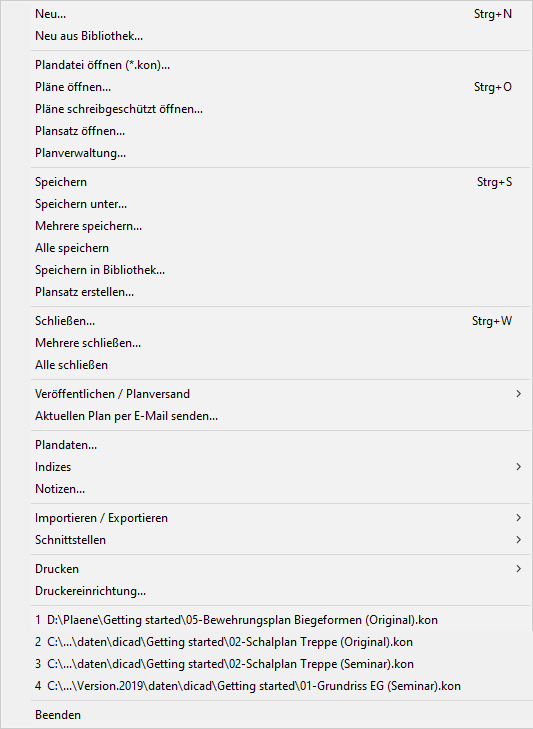

File
Neu
Plan neu anlegen (siehe Kapitel Basics, Create Drawing)
Neu aus Bibliothek
Plan als Kopie aus der Bibliothek öffnen (siehe Kapitel Basics, Save Drawing to Library / Create new from Library)
Plandatei öffnen (*.kon)
Plan über den Windows-Dialog öffnen (einlesen) (siehe Kapitel Basics, Open Drawing from Drawing File)
Pläne öffnen
Plan über die Planverwaltung öffnen (einlesen) (siehe Kapitel Basics, Open Drawing from Drawing Administration)
Pläne schreibgeschützt öffnen
Nicht gesperrte Pläne öffnen und diese für andere Anwender zum Öffnen und Bearbeiten nicht sperren (siehe Kapitel Basics, Open read-only Drawing)
Plansatz öffnen
Pläne eines Plansatzes öffnen (einlesen) (siehe Kapitel Basics, Open Drawing Set)
Planverwaltung
Planverwaltung öffnen (siehe Kapitel Basics, Drawing Administration)
Speichern
Aktuellen Plan ohne Abfrage im aktuellen Arbeitsbereich zwischenspeichern, aber nicht schließen
Sie können den Plan direkt weiter bearbeiten (siehe Kapitel Basics, Save / Save Drawing As).
Speichern unter
Aktuellen Plan mit Abfrage in einem beliebigen Ordner (Daten-, Arbeitsbereich) und/oder einem neuen Plannamen zwischenspeichern, aber nicht schließen
Sie können den Plan direkt weiterbearbeiten, einen vorhandenen Plan einlesen oder einen neuen Plan anlegen (siehe Kapitel Basics, Save / Save Drawing As).
Mehrere speichern
Einen oder mehrere Pläne mit Abfrage in den jeweils zugehörigen Arbeitsbereich zwischenspeichern, aber nicht schließen (siehe Kapitel Basics, Save Multiple Drawings)
Alle speichern
Alle geöffneten Pläne ohne Abfrage direkt in den jeweils zugehörigen Arbeitsbereich speichern (siehe Kapitel Basics, Save / Save Drawing As)
Speichern in Bibliothek
Plan als Vorlage in die Bibliothek speichern (siehe Kapitel Basics, Save Drawing to Library / Create new from Library)
Plansatz erstellen
Mehrere geöffnete Pläne aus unterschiedlichen Arbeitsbereichen in einen Plansatz speichern (siehe Kapitel Basics, Create Drawing Set)
Schließen
Plan in den aktuellen Arbeitsbereich optional speichern und schließen
Anschließend können Sie einen anderen Plan einlesen (siehe Kapitel Basics, Close Drawing).
Mehrere schließen
Einen oder mehrere Pläne mit Abfrage in den jeweils zugehörigen Arbeitsbereich optional speichern und schließen (siehe Kapitel Basics, Mehrere Pläne schließen)
Alle schließen
Alle geöffneten Pläne mit Abfrage in den jeweils zugehörigen Arbeitsbereich optional speichern und schließen (siehe Kapitel Basics, Mehrere Pläne schließen)
Veröffentlichen / Planversand
Von einem oder mehreren Plänen Daten in unterschiedlichen Dateiformaten erzeugen (siehe Kapitel Output, Schedules and Interfaces, Publish / Mail Drawing)
Aktuellen Plan per E-Mail senden
Aktuellen Plan speichern und über den DICAD E-Mail-Assistenten an weitere Beteiligte senden (siehe Kapitel Output, Schedules and Interfaces, Send Current Drawing by e-mail)
Plandaten
Plandaten des aktuellen Plans öffnen oder einen Plan neu anlegen (siehe Kapitel Basics, Drawing Data)
Indizes
Für den Änderungsverlauf des Plans einen Index wählen oder einen neuen Indexeintrag einfügen sowie eine planbezogene Liste erstellen (siehe Kapitel Basics, Indices)
Notizen

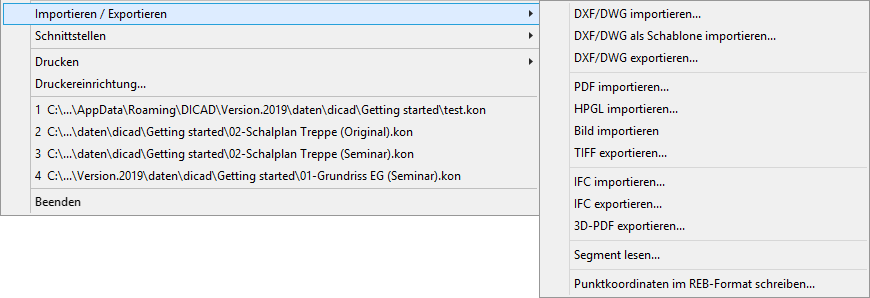

Importieren / Exportieren
DXF-, DWG-Dateien, HPGL- und Pixeldateien sowie Planausschnitte (Segmenten) im- oder exportieren, Punktkoordinaten schreiben, in die Zielformate DXF oder DWG konvertieren usw. (siehe Kapitel Output, Schedules and Interfaces)

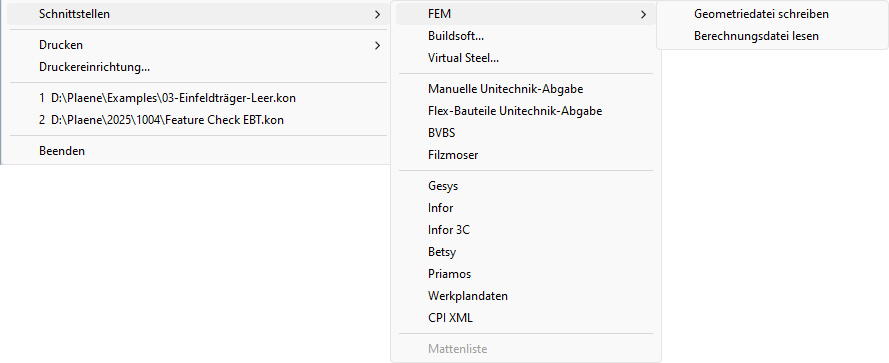

Schnittstellen
Die Beschreibung des jeweiligen Funktionsumfangs erfolgt in separaten Dokumentationen (siehe Kapitel Output, Schedules and Interfaces, Manual Unitechnik Output und Priamos).

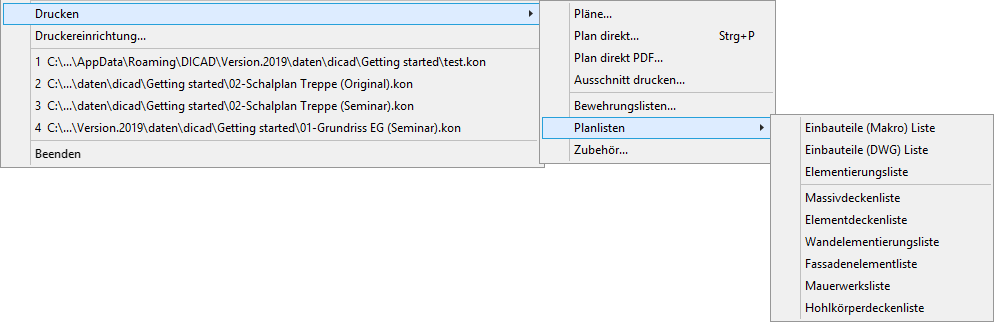

Drucken
Pläne, Planausschnitte, Listen, Makroplots und Einbauteilstückliste auf einen Drucker oder Plotter ausgeben (siehe Kapitel Output, Schedules and Interfaces, Print)
Druckereinrichtung
Ausgabegeräte, Treiber und Ausgabeart definieren und wählen (siehe Kapitel Configurations, Printer Setting)
Liste der zuletzt geöffneten Pläne
Als eine Art „Favoriten“ werden die Pläne aufgelistet (max. neun Einträge), die Sie zuletzt im Programm geöffnet haben, unabhängig davon, ob sie schon gespeichert, nicht gespeichert oder geschlossen sind (siehe Kapitel Basics, Open Drawing using the Schedule of Recently Opened Plan Files).
Beenden
Modul STRAKON beenden
