Special Meshes

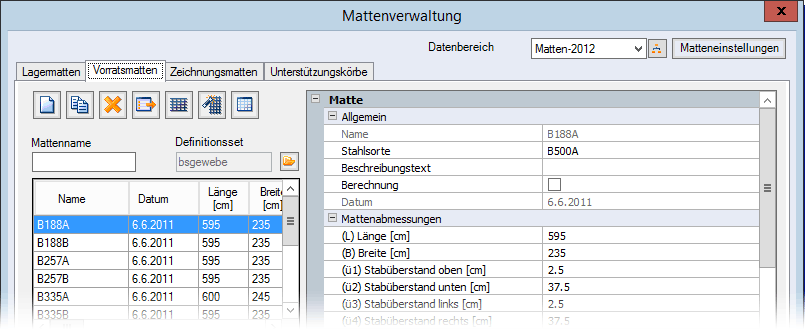

Icons in der Registerkarte Vorratsmatten
Hier nicht aufgeführte Icons, siehe Icons in den Registerkarten.
 | Ausgabe Liste / Formular Mattenliste für Vorratsmatten, z.B. zur Archivierung (siehe Kapitel Output, Schedules and Interfaces, Print, Reinforcement Schedules), drucken Der vorherige Einbau der Matten in den Plan ist nicht erforderlich. Um analog den Zeichnungsmatten für jeden gewählten Mattentyp ein Einzelblatt mit dem zugehörigen Mattenaufbau auszugeben, müssen Sie über das Menü Settings > Bewehrung > Bewehrungslisten > Detailed Schedules (Output Schedules) > Optionen die Option Mattenaufbau in externer Liste einschalten. |
 | Mattenaufbau In der sich öffnenden Mattenauswahl von Vorratsmatten können Sie eine oder mehrere Mattentypen markieren, deren Aufbau anschließend sukzessive in die Mattenverlegung auf dem Plan abgelegt und dargestellt wird. |
 | Umwandeln in Lagermatte |
Definitonsset
Aktuelles Definitionsset
Ein Definitionsset beinhaltet die individuelle Anpassung der Konstruktionsregeln zur Erstellung von Zeichnungsmatten.
 | Definitionsset Verwaltung Definitionsset neu anlegen, löschen oder wechseln (siehe Design meshes, Basics of Design Meshes) |
Einstellungen für Vorratsmatten
Allgemein
StahlsorteBerechnung
Automatische Neuberechnung des Mattengewichts und der Bewehrungsquerschnitte bei Korrektur der Abmessungswerte, ein-/ausschalten
Kontrollkästchen ausgeschaltet:
manuelle Berechnung
Kontrollkästchen eingeschaltet:
automatische Berechnung
Mattenabmessungen
Info |
|---|
Die Abmessungen für Vorratsmatten werden bei der Eingabe auf Durchführbarkeit hin überprüft. Bei Eingabewerten, die nicht plausibel sind, erfolgt eine Fehlermeldung. |
Querschnittsfläche, Gewicht, Stäbe, Zusatzangaben, Kosten
