Neue Cube-Sicht
Registerkarte Cube-Sichten
Für das Erstellen einer neuen Cube-Sicht definieren Sie zunächst die exakte Ausrichtung Ihres Modells. Drehen Sie hierzu das Modell auf die gewünschte Sichtseite oder führen den exakten Schnitt.
 | Neue Cube-Sicht |

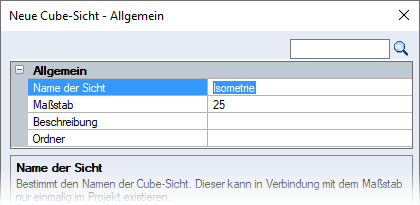

Nach Klicken auf das Icon können Sie einen Namen für die Cube-Sicht, den Maßstab, eine zusätzliche Beschreibung für die Cube-Sicht bestimmen und einen Ordner zuweisen, unter dem die neue Cube-Sicht abgelegt wird.
Info |
|---|
Die Zugehörigkeit der Cube-Sicht zum Ordner können Sie nur im Übersichtsplan bestimmen. |
Siehe hierzu:
Name der Sicht

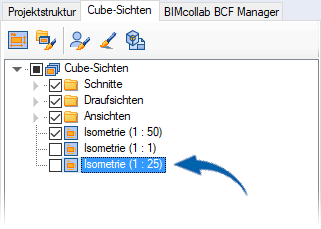

Sie können auch eine neue Cube-Sicht mit einem bereits vorhandenen Namen, jedoch anderem Maßstab, erstellen, z.B. für eine Planzusammenstellung.

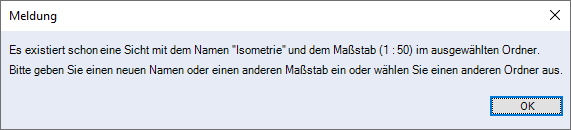

Eine neue Sicht mit einem bereits vorhandenen Namen und gleichen Maßstab können Sie nur in einem anderen Ordner erstellen. Existiert eine Sicht mit diesem Namen / Maßstab bereits, erscheint eine Meldung. Hierbei werden alle im Ordner vorhandenen Cube-Sichten berücksichtigt:

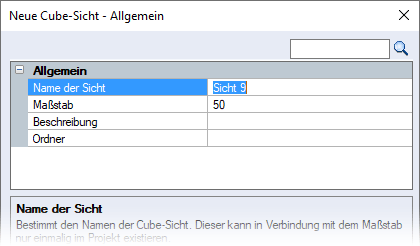

Klicken Sie OK, öffnet sich automatisch wieder der Dialog und Sie können den Namen / Maßstab ändern oder einen anderen Ordner wählen:
Maßstab
Der hier festgelegte Maßstab wird in der Datei userprefs.toml im Verzeichnis der Benutzerdaten ..\strakon\settings gespeichert. Erstellen Sie eine neue Cube-Sicht, wird automatisch der zuletzt verwendete Maßstab eingetragen (siehe Einstellungsdatei für den Cube).
Beschreibung

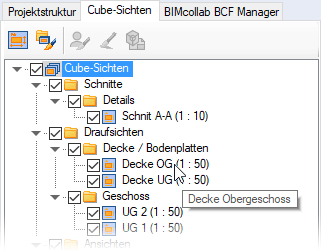

Die zusätzliche Beschreibung für die Cube-Sicht erscheint in der Baumstruktur als Tooltip:
Ordner

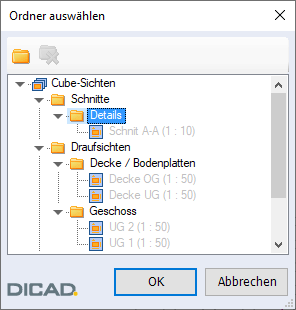

Für die Zuordnung der Cube-Sicht zu einem Ordner, öffnet sich ein Auswahldialog. In dem Dialog können Sie auch neue Ordner anlegen sowie einen leeren Ordner löschen. Wenn der oberste Eintrag Cube-Sichten markiert ist, wird die Cube-Sicht keinem Ordner zugewiesen.
Die Cube-Sichten unterhalb eines Ordners sind invers dargestellt und nicht wählbar.
Angezeigt wird der Ordner in dem die Cube-Sicht liegt. Gibt es übergeordnete Ordner, werden diese zusätzlich in Klammern hinter dem Ordnernamen angezeigt:

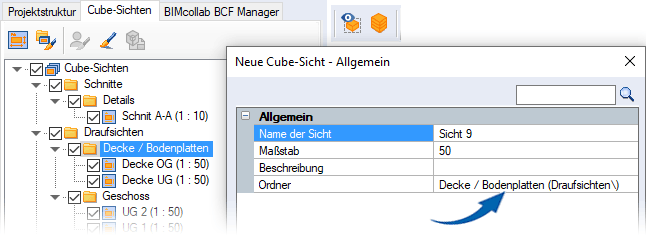

Sie können den Ordner für die neue Cube-Sicht auch direkt in den Daten-Dialog der Cube-Sicht übernehmen, wenn Sie den Ordner zuerst in der Baumstruktur auswählen und dann auf das Icon Neue Cube-Sicht klicken:
Bestätigen Sie die Eingaben im Daten-Dialog der Cube-Sicht mit OK, öffnet sich direkt das Fenster Cube-Sicht mit der abgespeicherten Blickrichtung auf die Sicht. Sie können diese direkt bearbeiten, z.B. um in der jeweiligen Sicht Maße und Höhenkoten einzugeben oder um Objekte zu transformieren bzw. modellieren, siehe Funktion Cube-Sicht exklusiv bearbeiten.
