Einstellungen für Treppen

STRAKON Dokumentation : Cube : Funktionen im Menüband : Objekte : 3D-Objekte : Treppe : Einstellungen für Treppen

Siehe hierzu:

Gerade Treppe
Viertelgewendelte Treppe
Zweimal viertelgewendelte Treppe

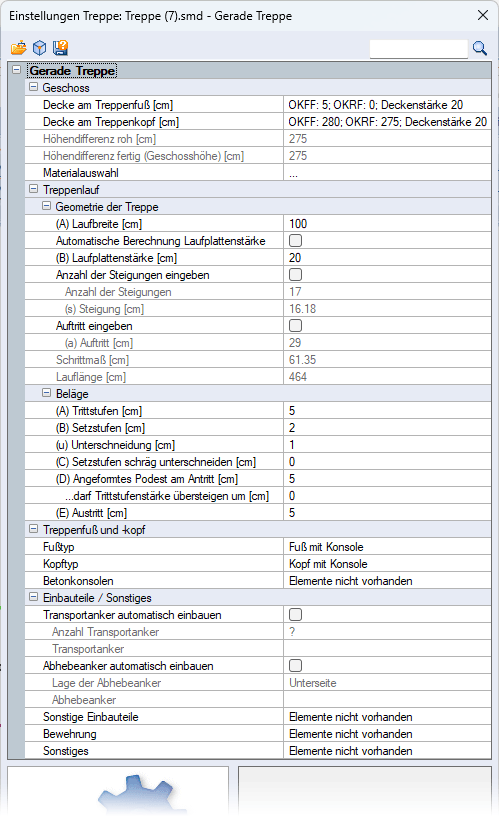

Gerade Treppe

	Öffnen Flex-Treppe-Datei *.str öffnen und Einstellungen übernehmen (siehe SMD-/STR-Datei)

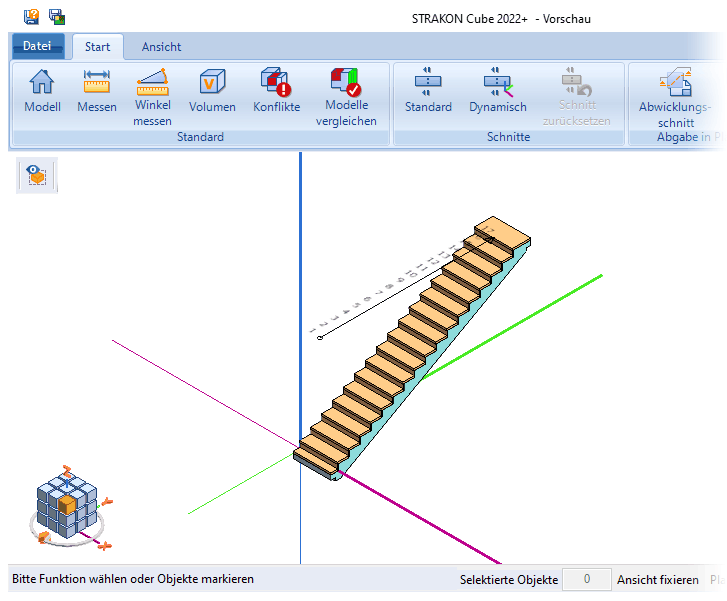

	Vorschau im CubeViewer anzeigen Treppe mit den aktuellen Einstellungen in der Cube - Vorschau anzeigen
	Speichern unter Einstellungen in die Flex-Treppe-Datei *.str speichern (siehe SMD-/STR-Datei)
	Abstand messen In einigen Optionen können Sie zur Eingabe des Werts auch dieses Icon nutzen. Den Eingabewert ermitteln Sie hierüber analog der Funktion Abstand messen, der direkt in den Dialog übernommen wird.

Siehe hierzu:

Geschoss
Treppenlauf
Treppenfuß und -kopf
Einbauteile

Geschoss

Siehe hierzu:

Decke am Treppenfuß/-kopf
Höhendifferenz roh [cm]
Höhendifferenz fertig (Geschosshöhe) [cm]
Materialauswahl

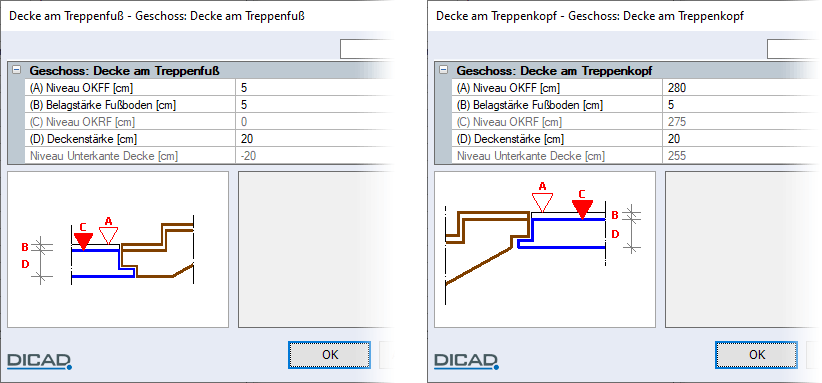

Decke am Treppenfuß/-kopf

Die untere/obere Ebene, an die der Treppenfuß/-kopf anschließt

Höhendifferenz roh [cm]

Das Differenzmaß errechnet sich aus den Oberkanten der Rohfußböden.

Höhendifferenz fertig (Geschosshöhe) [cm]

Das Differenzmaß errechnet sich aus den Oberkanten der Fertigfußböden.

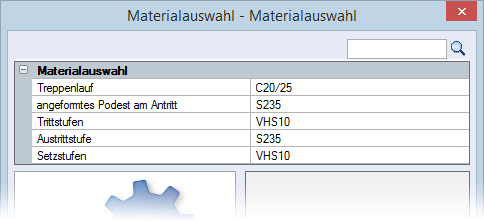

Materialauswahl

Material der einzelnen Komponenten der Treppe bestimmen

Das Material wählen Sie über einen Klick in der Liste:

Treppenlauf

Siehe hierzu:

Geometrie der Treppe
Beläge

Geometrie der Treppe

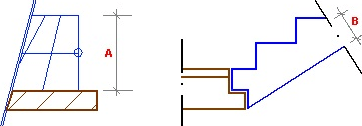

(A) Laufbreite [cm], (B) Laufplattenstärke [cm]

Laufbreite/Laufplattenstärke des Treppenlaufs bestimmen

Automatische Berechnung Laufplattenstärke

Automatische Berechnung der Laufplattenstärke (B) ein-/ausschalten

Kontrollkästchen eingeschaltet:

Die Laufplattenstärke ergibt sich aus den für den Kopftyp Kopf mit Konsole ermittelten Werten.

Bestimmen Sie für den Kopf mit Konsole die Länge bzw. die untere Länge des angeformten Podestes, errechnet sich hieraus die Stärke der Laufplatte. Als Info wird automatisch die aktuelle Laufplattenstärke angezeigt.

Nach Beenden der Eingabe mit OK wird die Laufplattenstärke automatisch übernommen.

Anzahl der Steigungen eingeben

Eingabe der Anzahl der Steigungen ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Die Anzahl der Steigungen errechnet sich aus Geschosshöhe/17 cm (aufgerundet).

Kontrollkästchen eingeschaltet:

	-	Anzahl der Steigungen Anzahl der Steigungen bestimmen
	-	(s) Steigung [cm] Die Höhe der Steigung errechnet sich aus Geschosshöhe/Anzahl der Steigungen

Auftritt eingeben

Eingabe der Auftrittbreite ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Die Tiefe des Auftritts errechnet sich aus Lauflänge/(Anzahl der Steigungen - 1) (aufgerundet).

Kontrollkästchen eingeschaltet:

(a) Auftritt [cm]

Tiefe des Auftritts bestimmen

Schrittmaß [cm]

Das Schrittmaß errechnet sich aus 2 x Steigungshöhe + Auftrittslänge.

Lauflänge [cm]

Die Lauflänge errechnet sich aus (Anzahl Steigungen - 1) x a.

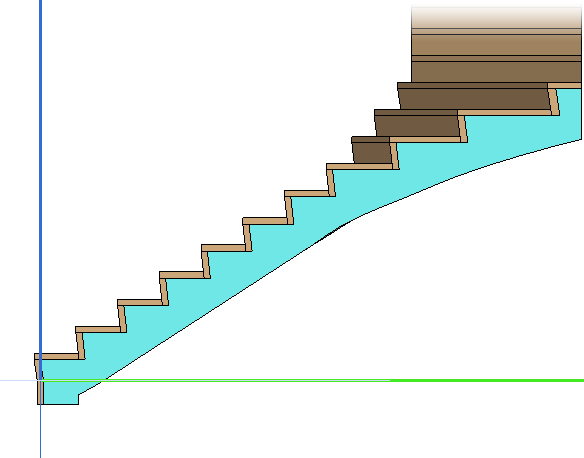

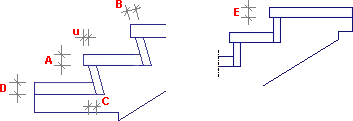

Beläge

Dicke der Treppenbeläge bestimmen

(A) Trittstufen [cm]

Belagstärke auf den Trittstufen des Treppenlaufs bestimmen

(B) Setzstufen [cm]

Belagstärke der Setzstufen bestimmen

(u) Unterschneidung [cm]

Unterschneidung bestimmen

Die Unterschneidung ist das waagerechte Maß von der Stufenvorderkante bis zur Hinterkante der Trittfläche der darunterliegenden Stufe.

Schrägstellung der Setzstufen bestimmen

(D) Angeformtes Podest am Antritt [cm]

... darf Trittstufenstärke übersteigen um [cm]

Zulässige Überschreitung der übrigen Trittstufenbelagstärke bestimmen

Wichtig
Die Dicke der Laufplatte wird am Antritt unterschritten, was gegebenenfalls besondere Berücksichtigung bei der Bemessung erfordert.

(E) Austritt [cm]

Belagstärke auf der Austrittstufe (letzte/oberste Stufe eines Treppenlaufs, die auch Teil des Austrittspodests sein kann) bestimmen

Treppenfuß und -kopf

Art der Treppenkopf-/fußausbildung bestimmen

Siehe hierzu:

Fußtyp
Kopftyp
Betonkonsole

Fußtyp

Treppenfußausbildung über die Auswahlliste wählen:

Fuß mit Konsole

Stumpfer Fuß

Fuß mit Ausklinkung

Senkrecht abgestellter Fuß

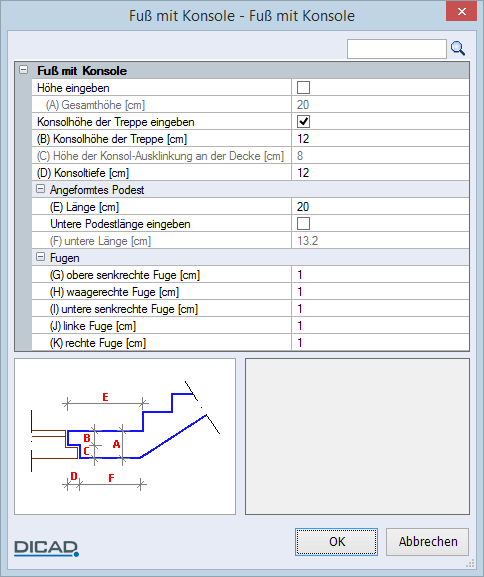

Fuß mit Konsole

Konsolhöhe der Treppe eingeben

Kontrollkästchen eingeschaltet:

(B) Konsolhöhe der Treppe/(D) Konsoltiefe [cm]

Höhe/Tiefe der Konsole bestimmen

Kontrollkästchen ausgeschaltet:

Höhe der Konsolausklinkung an der Decke bestimmen

Angeformtes Podest

	-	(E) Länge [cm] Länge des angeformten Podests bestimmen, das am Antritt liegt.
	-	Untere Podestlänge eingeben Kontrollkästchen eingeschaltet: (F) untere Länge [cm] Länge bestimmen Kontrollkästchen ausgeschaltet: Der Wert wird berechnet.

Fugen

Breite der Fugen bestimmen

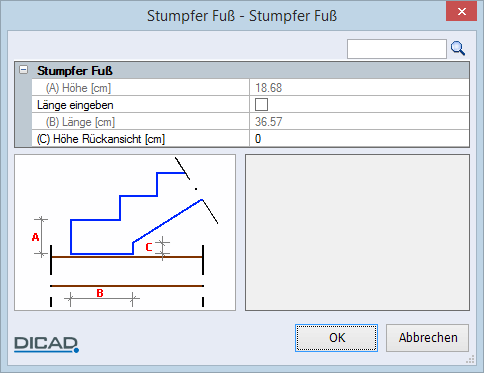

Stumpfer Fuß

Treppenfuß, der auf dem Rohfußboden liegt

(A) Höhe [cm]

Dieser Wert errechnet sich aus Steigungshöhe und Belagdicke der ersten Trittstufe.

Länge eingeben

Eingabe der Länge ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Die Länge des Fußes errechnet sich aus der Höhe der Rückansicht.

Kontrollkästchen eingeschaltet:

Die Höhe der Rückansicht errechnet sich aus der Länge des Fußes.

(B) Länge [cm]

Länge des Fußes bestimmen

Höhe der Rückansicht bestimmen

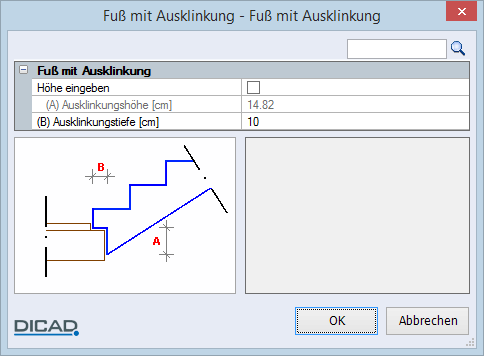

Fuß mit Ausklinkung

Höhe eingeben

Eingabe der Höhe ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Die Höhe der Ausklinkung aus der Treppe wird berechnet (empfohlen).

Kontrollkästchen eingeschaltet:

(A) Ausklinkungshöhe [cm]

Höhe der Ausklinkung aus der Treppe bestimmen

(B) Ausklinkungstiefe [cm]

Tiefe der Ausklinkung aus der Treppe bestimmen

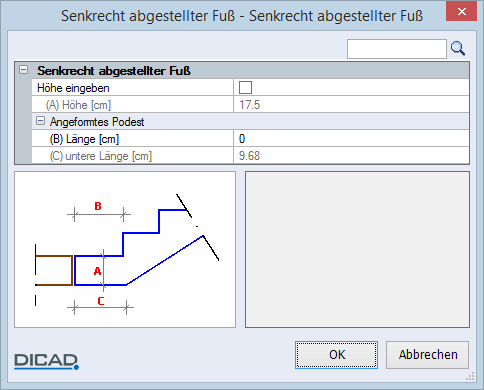

Senkrecht abgestellter Fuß

Höhe eingeben

Eingabe der Höhe ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Die Deckenstärke wird automatisch übernommen.

Kontrollkästchen eingeschaltet:

(A) Höhe [cm]

Höhe des Fußes bestimmen

Angeformtes Podest

	-	(C) Länge [cm] Länge des angeformten Podests bestimmen, das am Antritt liegt.
	-	(D) Untere Länge [cm] Dieser Wert wird berechnet.

Kopftyp

Die Art der Treppenkopfausbildung wählen Sie über die Auswahlliste:

Kopf mit Konsole

Senkrecht abgestellter Kopf

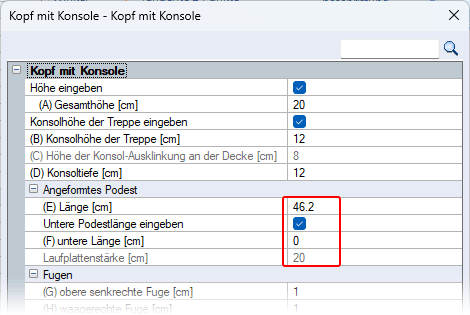

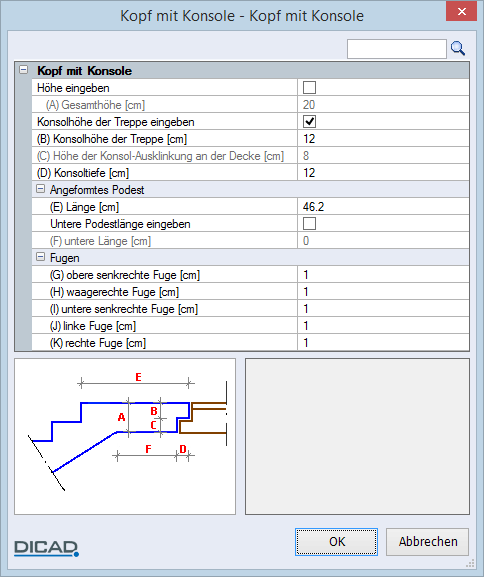

Kopf mit Konsole

(B) Konsolhöhe der Treppe/(D) Konsoltiefe [cm]

Höhe/Tiefe der Konsole bestimmen

Angeformtes Podest

	-	(E) Länge [cm] Länge des angeformten Podests bestimmen, das am Antritt liegt.
	-	Untere Podestlänge eingeben Kontrollkästchen eingeschaltet: (F) untere Länge [cm] Länge bestimmen Kontrollkästchen ausgeschaltet: Der Wert wird berechnet.

Fugen

Breite der Fugen bestimmen

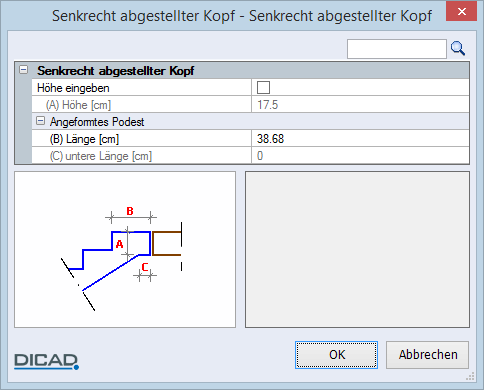

Senkrecht abgestellter Kopf

Höhe eingeben

Eingabe der Höhe ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Automatisch wird die Deckenstärke übernommen.

Kontrollkästchen eingeschaltet:

(A) Höhe [cm]

Höhe des Kopfes bestimmen

Angeformtes Podest

	-	(B) Länge [cm] Länge des angeformten Podests inkl. Austrittstufe bestimmen.
	-	(C) Untere Länge [cm] Dieser Wert wird berechnet.

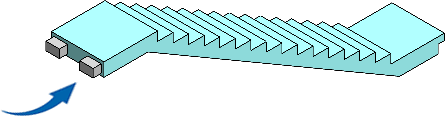

Betonkonsole

Für den Treppenfuß und -kopf Betonkonsolen modellieren

Die Betonkonsolen dienen hauptsächlich als Auflager im Wandbereich und können an der Stirnseite Kopf/Fuß oder an der Seite (mehrläufige Treppe) liegen.

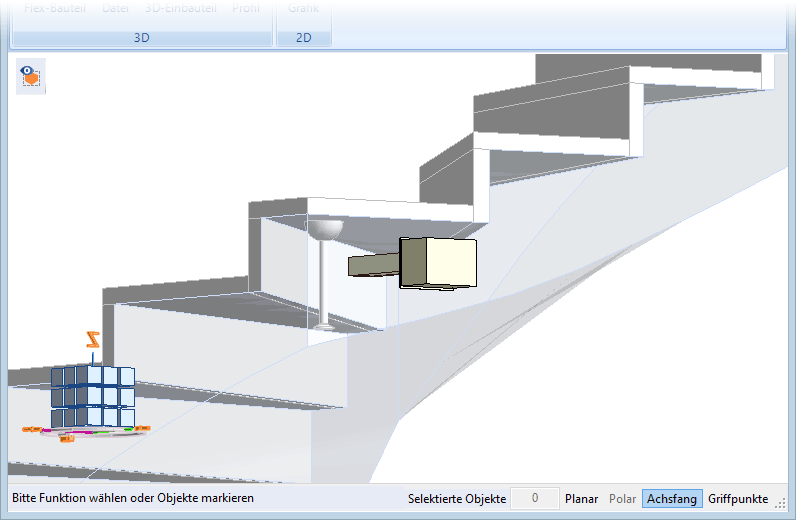

Nach Klicken auf die Schaltfläche öffnet sich ein weiteres Cube-Fenster zur Modellierung der Betonkonsole.

Die Betonkonsole können Sie als Objekt modellieren, eine vorhandene als Flex- oder 3D-Einbauteil einfügen. Diese Betonkonsolen werden zum Flex-Bauteil gespeichert.

Einbauteile

3D-Einbauteile in die Treppe einbauen

Entscheiden Sie sich für einen automatischen Einbau von Transport- bzw. Abhebeankern, können Sie die zu verwendeten Transportanker wählen, z.B. einen Kugelkopftransportanker. Die Lage des Einbauteils errechnet sich automatisch über die Treppengeometrie.

Zusätzlich zu den automatisch eingebauten Einbauteilen können Sie sonstige Einbauteile manuell in den Treppenlauf einbauen, z.B. eine Tronsole.

Bewehrung

Bewehrung direkt im Cube einbauen

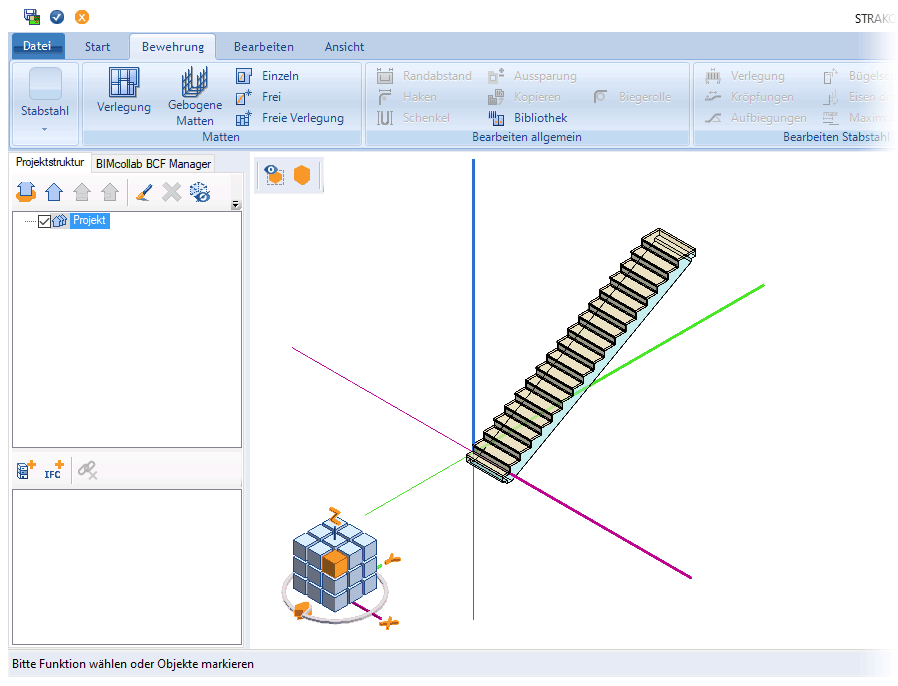

Nach Klicken auf die Schaltfläche öffnet sich ein weiteres Cube-Fenster zur Eingabe der Bewehrung (siehe Kapitel Bewehrung - Cube):

Bei einer nachträglichen Änderung der Treppen-Geometrie, wird die Bewehrung entsprechend angepasst. Eine Anpassung der Bewehrung erfolgt jedoch nicht bei Änderungen am Treppenfuß bzw. -kopf sowie bei einer Änderung der Anzahl der Steigungen.

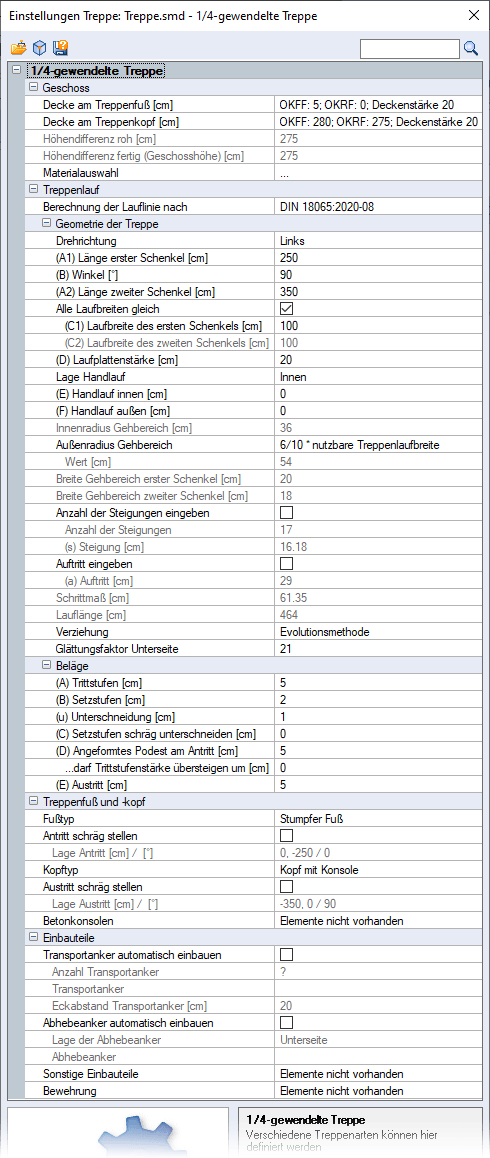

Viertelgewendelte Treppe

Siehe hierzu:

Geschoss
Treppenlauf
Treppenfuß und -kopf
Einbauteile

Geschoss

siehe Gerade Treppe, Geschoss

Treppenlauf

Siehe hierzu:

Geometrie der Treppe
Beläge

Berechnung der Lauflinie nach

Norm über die Auswahlliste wählen, nach der die Lauflinie der Treppe berechnet wird:

DIN 18065:2000-01

DIN 18065:2020-08

Öffnen Sie eine bereits erstellte Treppe (STRAKON Version <2022+), wird nach DIN 18065:2000-01 berechnet, außer Sie wählen die aktuelle DIN 18065:2020-08 explizit aus. Erstellen Sie eine neue Treppe, erfolgt die Berechnung der Lauflinie automatisch nach der aktuellen DIN.

Geometrie der Treppe

Drehrichtung

Die Drehrichtung der Treppe wählen Sie über die Auswahlliste:

- Links

- Rechts

(A1) Länge erster Schenkel [cm]

Länge des ersten Schenkels von der Wandecke bis zur Vorderkante des Antritts bestimmen

Das davorliegende Podest definieren Sie über die Länge im Fußtyp.

(B) Winkel [°]

Winkel zwischen dem ersten und zweiten Schenkel der Treppe bestimmen

(A2) Länge zweiter Schenkel [cm]

Länge des zweiten Schenkels von der Wandecke bis zur Vorderkante des Austritts bestimmen

Den Austritt definieren Sie über die Länge des angeformten Podestes im Kopftyp.

Alle Laufbreiten gleich, ein-/ausschalten

Eingabe der gleichen Laufbreite der Treppenläufe ein-/ausschalten

Kontrollkästchen ausgeschaltet:

(C1) Laufbreite des ersten Schenkels [cm]

Laufbreite des ersten Schenkels des Treppenlaufs bestimmen

(C2) Laufbreite des zweiten Schenkels [cm]

Laufbreite des zweiten Schenkels des Treppenlaufs bestimmen

(D) Laufplattenstärke [cm]

siehe Gerade Treppe, Geometrie der Treppe

Bei Auswahl der aktuellen Fassung der Treppen-Norm DIN 18065:2020-08 (siehe Option Berechnung der Lauflinie nach) werden die Einstellungen um zusätzliche Optionen erweitert:

Lage Handlauf

(E) Handlauf innen [cm]

(F) Handlauf außen [cm]

Innenradius Gehbereich [cm]

Außenradius Gehbereich [cm]

Wert über die Auswahlliste wählen, der für die Berechnung des Außenradius verwendet wird:

- 4/10 * nutzbare Treppenlaufbreite

- 6/10 * nutzbare Treppenlaufbreite

Die nutzbare Treppenlaufbreite ist der Bereich einer Treppe, der begangen werden kann und z.B. durch einen Handlauf oder Geländer nicht beeinträchtigt wird.

- Wert [cm]

Breite Gehbereich erster Schenkel [cm]

Breite Gehbereich zweiter Schenkel [cm]

Anzahl der Steigungen eingeben, Auftritt eingeben, Schrittmaß [cm], Lauflänge [cm]

siehe Gerade Treppe, Geometrie der Treppe

Verziehung

Methode der Verziehung bestimmen und die davon abhängigen Maße

Die Art der Verziehung wählen Sie über die Auswahlliste:

- Evolutionsmethode

- Rechnerische Methode

- Manuelle Vorgabe

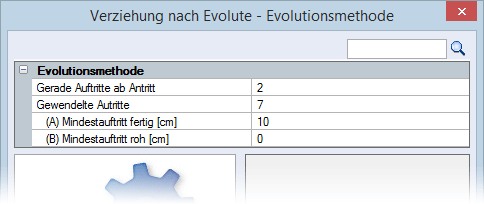

Evolutionsmethode

Gerade Auftritte ab Antritt

Anzahl der Auftritte (ab Antritt gezählt) bestimmen, die nicht verzogen werden sollen

Gewendelte Auftritte

Anzahl der Auftritte bestimmen, die verzogen werden sollen

	-	(A) Mindestauftritt fertig [cm] Mindestauftritt im Treppenauge im fertigen Zustand bestimmen
	-	(B) Mindestauftritt roh [cm] Mindestauftritt im Treppenauge im Rohzustand bestimmen

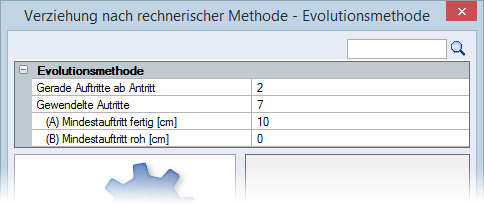

Rechnerische Methode

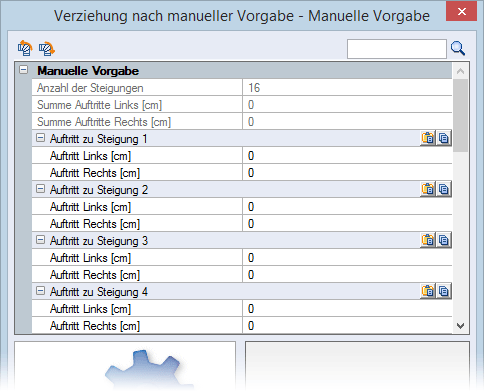

Manuelle Vorgabe

Verziehung schrittweise in Richtung erste Steigung bzw. letzte Steigung bewegen

Bereich der Verziehung komplett in Richtung der Anfangsstufe bzw. Endstufe verschieben

Auftritt zu Steigung 1, ...

Auftritt Links, Rechts [cm]

Auftrittslänge bestimmen, gemessen entlang der Außenkante

D.h., bei Eckauftritten müssen die Auftritte vor und hinter der Ecke zusammen addiert werden.

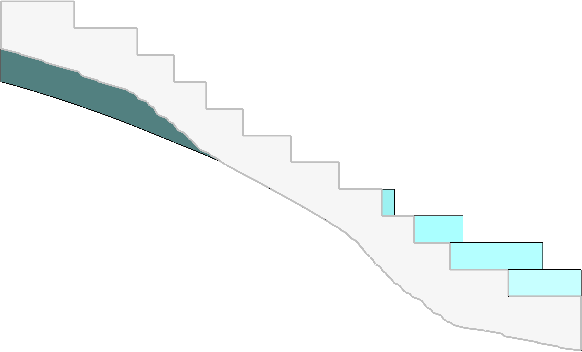

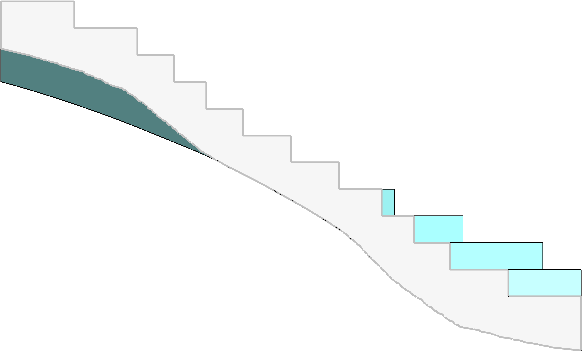

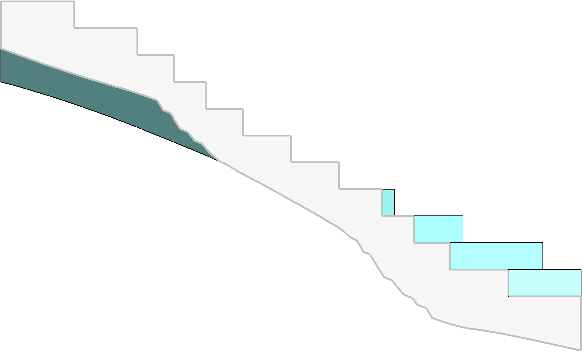

Glättungsfaktor Unterseite

Darstellung der Glättung entlang der Unterseite in der Schnittführung einer gewendelten Treppe bestimmen

Sie können einen Faktor zwischen 3 und 60 eingeben. Voreingestellt ist der Faktor 21.

Beachten Sie, je höher der Faktor, desto glatter die Unterseite und desto länger dauert die Berechnung der Treppe.

Faktor 3

Faktor 21

Faktor 60

Beläge

siehe Gerade Treppe, Beläge

Treppenfuß und -kopf

siehe Gerade Treppe, Treppenfuß und -kopf

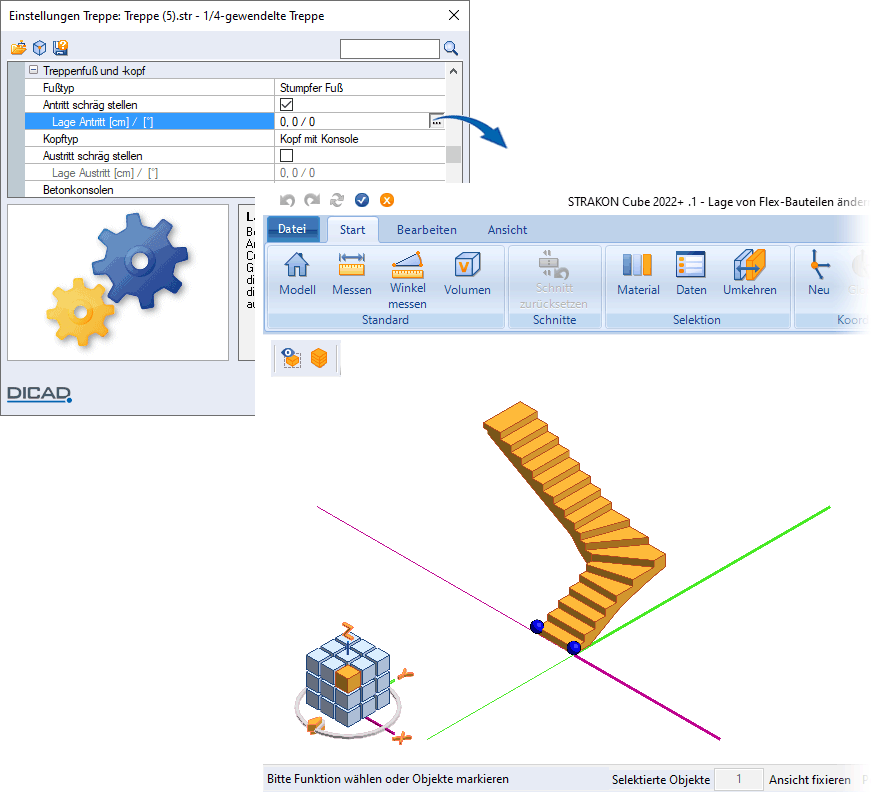

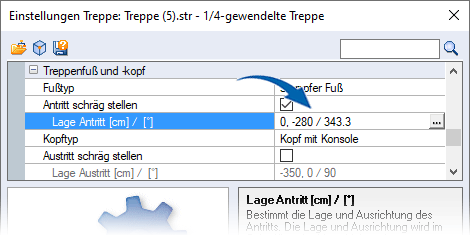

Antritt schräg stellen, Austritt schräg stellen

An- bzw. Austrittsstufe nicht orthogonal zum Treppenschenkel bestimmen

Kontrollkästchen eingeschaltet:

Lage Antritt [cm] / [°], Lage Austritt [cm] / [°]

Lage und Ausrichtung des An- bzw. Austritts im Cube bestimmen

Selektieren Sie die Treppe, werden zwei Griffpunkte am An- bzw. Austritt sichtbar, über die Sie dann die Lage durch Verschieben bestimmen können.

Hierbei bezieht sich der Wert der Verschiebung immer auf den Eckpunkt der Treppe:

Bestätigen Sie die neue Lage des An- bzw. Austritts, werden die Werte (x-/y-Koordinate und Winkel) übernommen:

Einbauteile

siehe Gerade Treppe, Einbauteile

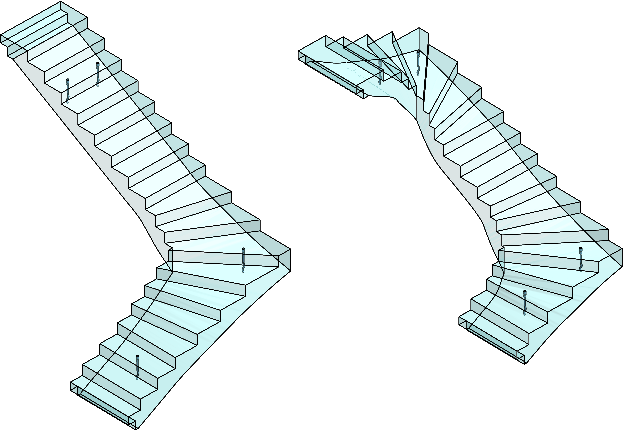

Transportanker automatisch einbauen

Kontrollkästchen eingeschaltet:

Eckabstand Transportanker

Eckabstand vom Treppenrand bestimmen

Voreingestellt für den Abstand sind 20 cm. Für die Eingabe gilt ein Mindestabstand von 20 cm in x- und y-Richtung auf beiden Seiten der Treppe.

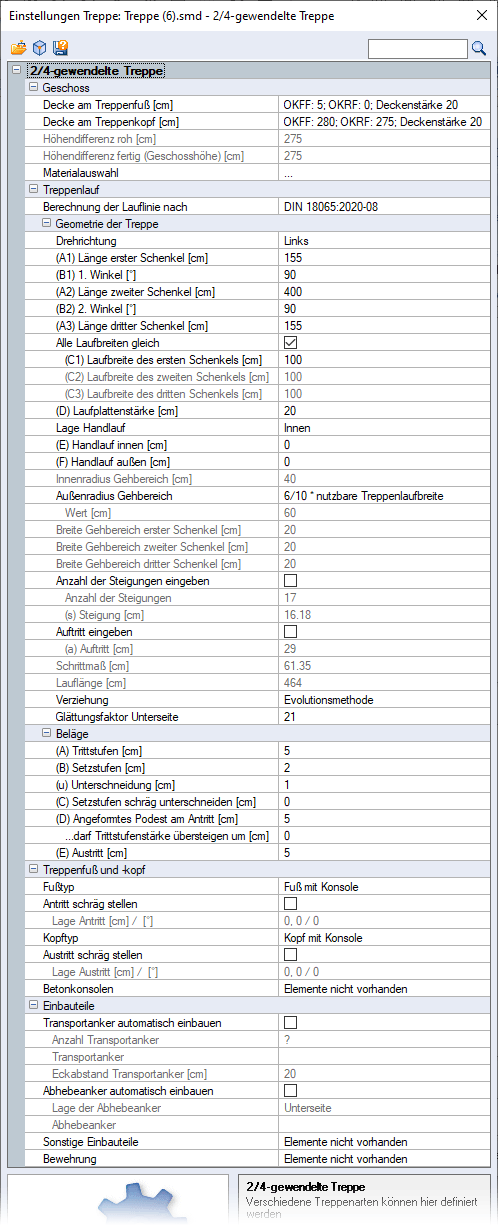

Zweimal viertelgewendelte Treppe

Bestimmen Sie die Einstellungen analog der Viertelgewendelte Treppe.

Für eine zweimal viertelgewendelte Treppe müssen Sie zusätzlich noch die Länge und die Laufbreite des dritten Schenkels sowie einen zweiten Winkel bestimmen.
