Stecker
Zusatzleiste

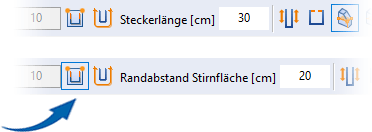

Bei der Eingabe eines Steckers können Sie für die Steckerlänge einen Wert eingeben oder Sie bestimmen durch Einschalten des Icons An Schalkante anbinden den Randabstand zur Stirnfläche:
Steckerlänge, z.B. 30 cm  | Randabstand Stirnfläche, z.B. 20 cm  |

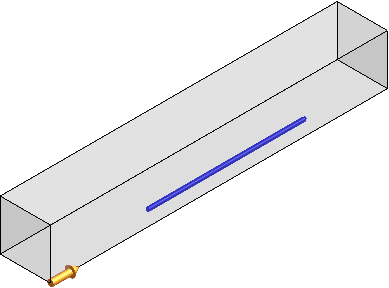

Durch Einschalten des Icons Steckerlänge über feste Achslänge bestimmen bestimmen Sie über die reale Achslänge die gesamte Länge des Steckers:
Wichtig |
|---|
Damit die Berechnung der Eisenlänge über die realen Achslängen erfolgt, müssen Sie vorab in den Einstellungen für Stabstahl in den Grundeinstellungen die Option Reallängen einschalten. Ist die Option ausgeschaltet, erfolgt die Berechnung über die Außenmaße des Eisens. |
Feste Achslänge (Reallänge), z.B. 120 cm
Wenn Sie das Icon ausschalten, erfolgt die Berechnung der Eisenlänge über die Außenmaße des Eisens.

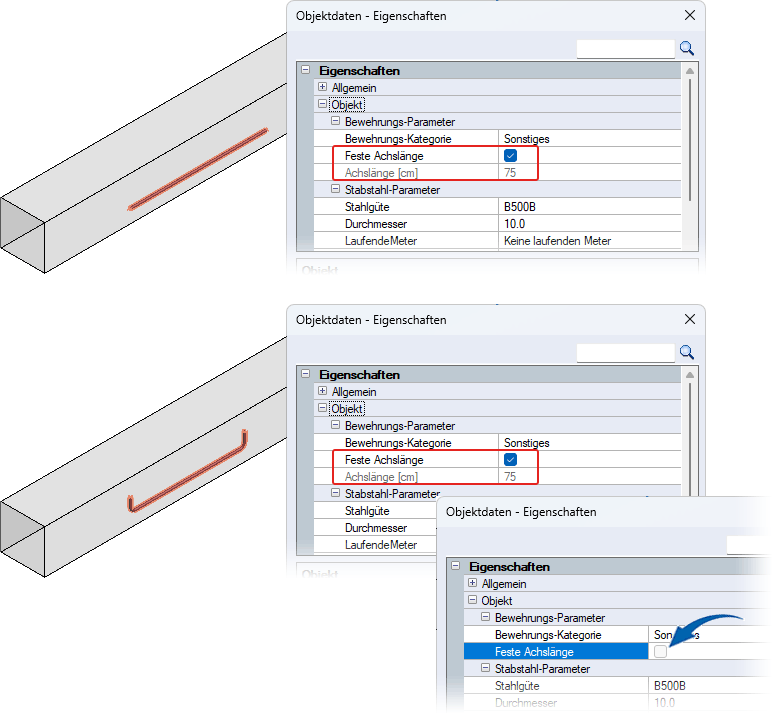

Nachträglich können Sie auch über die Objektdaten eines selektierten Steckers die feste Achslänge ausschalten:
Haben Sie die Kante angefahren, an die der Stecker angebunden ist, können Sie über die weitere Zusatzleiste entscheiden, wie der Stecker verlegt werden soll (siehe Individuell, Verlegestrecke).
