3D-Objekte

3D-Objekte-Listen nach Office (xlsx) exportieren

Sie können Listen aller Objekte bzw. Räume oder beschrifteter Objekte bzw. Räume in 3D-Sichten auf den Plan platzieren.

Für die Ausgabe dieser Listen auf den Plan können Sie Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe Menü Einstellungen > Planlistenvorlagen).

Die Vorlagen können Sie individuell anpassen (siehe Kapitel Konfigurationen, Listen-Vorlagen, XML-Vorlage bearbeiten).

Alternativ können Sie die Listen auch direkt über das Menü 3D-Konstruktion > 3D-Objekte Listen > Liste ... nach Office (xlsx) exportieren in eine XLSX-Datei ausgeben (siehe 3D-Objekte-Listen nach Office (xlsx) exportieren).

Funktionsleiste

Siehe hierzu:

Liste
Liste Beschriftung
Liste Teileart
Liste Projektstruktur
Liste Räume
Liste Räume Beschriftung

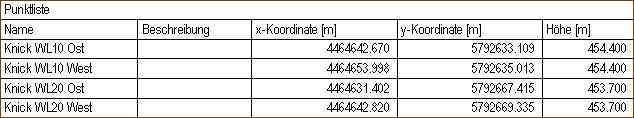

Liste Punkte

Funktionszusatzleiste

Liste

Liste eingebauter Objekte

Liste eingebauter Objekte mit Oberflächeneigenschaften

Für die Ausgabe dieser Listen können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object.xml	3D-Objekte
DICAD_3D-Object-Surface.xml	3D-Objekte Oberflächeneigenschaften

Modellreferenzen / Flex-Bauteile

Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren. Schalten Sie hierzu vor dem Platzieren der Liste auf den Plan in der Funktionszusatzleiste die Option Modellreferenzen bzw. Flex-Bauteile ein.

Funktionszusatzleiste

Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Ausgabe, Listen und Schnittstellen, Listenabgabe, Listen auf den Plan platzieren).

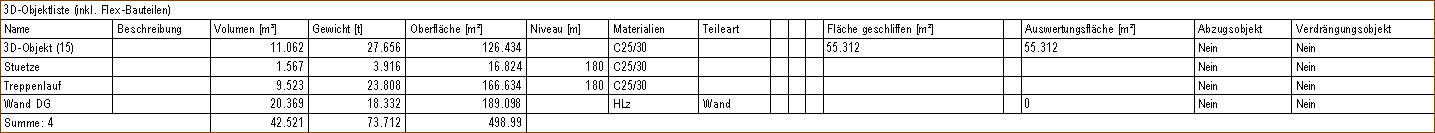

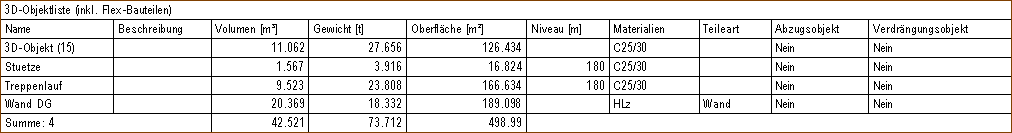

Liste eingebauter Objekte und Flex-Bauteile

Liste eingebauter Objekte und Flex-Bauteile mit Oberflächeneigenschaften

Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object-Flex-Parts.xml	3D-Objekte und Flex-Bauteile
DICAD_3D-Object-Flex-Parts-Surface.xml	3D-Objekte und Flex-Bauteile Oberflächeneigenschaften

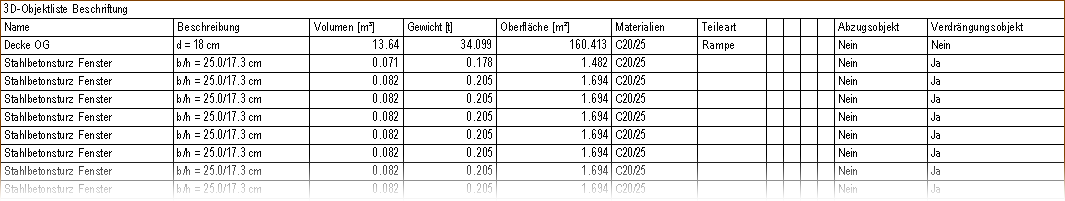

Liste Beschriftung

Liste aller beschrifteter Objekte in 3D-Sichten

Die Darstellung der Oberflächeneigenschaften erfolgt analog der „Liste eingebauter Objekte und Flex-Bauteile mit Oberflächeneigenschaften“.

Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object-Annotation.xml	3D-Objekte Beschriftung
DICAD_3D-Object-Annotation-Surface.xml	3D-Objekte Beschriftung Oberflächeneigenschaften

Für die Ausgabe der Liste aller beschrifteten Objekte und Flex-Bauteile in 3D-Sichten können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object-Flex-Parts-Annotation.xml	3D-Objekte mit Flex-Bauteilen Beschriftung
DICAD_3D-Object-Flex-Parts-Annotation-Surface.xml	3D-Objekte mit Flex-Bauteilen Beschriftung Oberflächeneigenschaften

Info

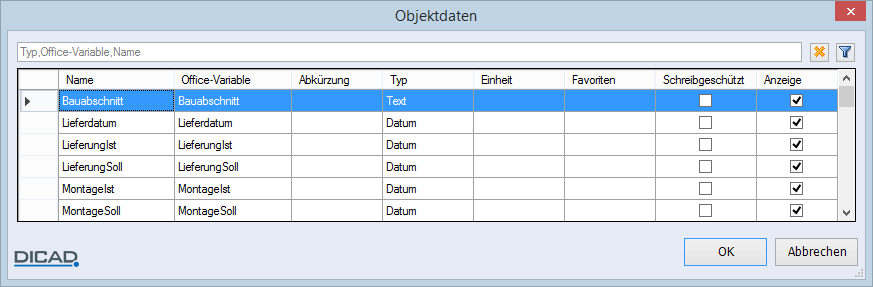

Der Name wird automatisch erzeugt. Er entspricht der Teileartbezeichnung mit dem Zusatz der laufenden Nummer, z.B. Balken (1). Die Beschreibung definieren Sie zu jedem Objekt in den Objektdaten.

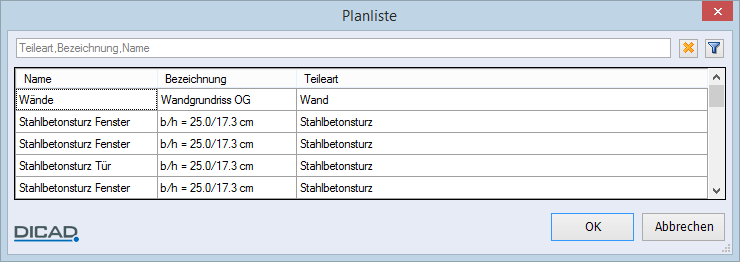

Liste Teileart

Liste aller Objekte nach Teilearten zusammengefasst

Modellreferenzen / Flex-Bauteile

Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).

Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object-PartType.xml	3D-Objekte Teileart
DICAD_3D-Object-Flex-Parts-PartType.xml	3D-Objekte und Flex-Bauteile Teileart

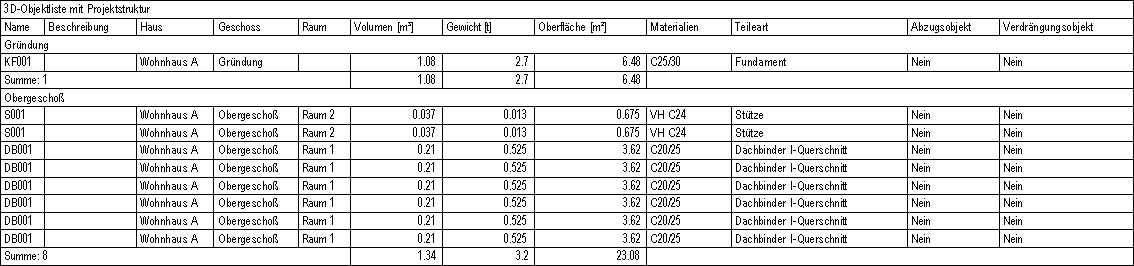

Liste Projektstruktur

Analog dem Aufbau der Projektstruktur werden in dieser Liste die im jeweiligen Stockwerk eingebauten Objekte aufgeführt.

Modellreferenzen / Flex-Bauteile

Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).

Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:

DICAD_3D-Object-Project-Structure.xml	3D-Objekte Projektstruktur
DICAD_3D-Object-Flex-Parts-Project-Structure.xml	3D-Objekte und Flex-Bauteile Projektstruktur

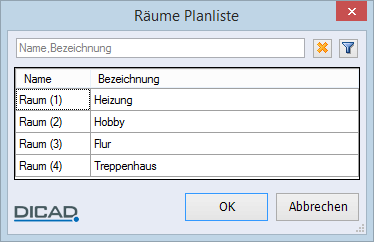

Liste Räume

Liste aller Räume in 3D-Sichten

Modellreferenzen

Optional können Sie Räume des Modells sowie in Modellreferenzen enthaltene Räume in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).

Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:

DICAD_Rooms.xml

Räume

Liste Räume Beschriftung

Liste aller beschrifteter Räume in 3D-Sichten
