Planlistenvorlagen

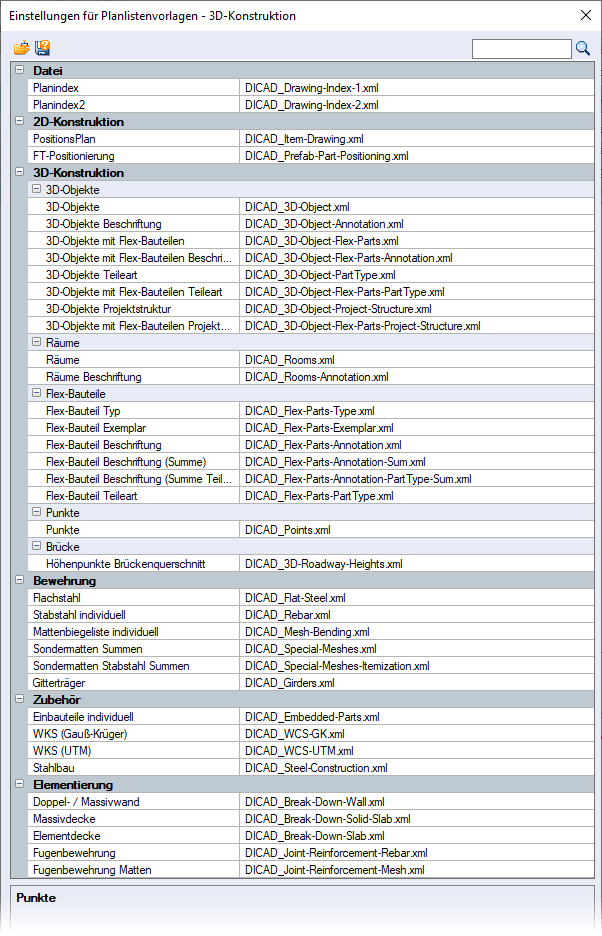

Menü Einstellungen > Planlistenvorlagen
Zur Ausgabe einer Liste auf den Plan können Sie für die jeweiligen STRAKON-Funktionen die entsprechende Vorlagedatei nutzen, deren Aussehen Sie individuell bestimmen können (siehe Listen-Vorlagen, XML-Vorlage bearbeiten).
Die entsprechende Vorlagedatei im XML-Format können Sie in dem aktiven Stammdatenpfad der Planlistenvorlagen wählen (siehe Stammdaten), die als Voreinstellung gelten soll.
 | Öffnen Projekt-Set *.ini öffnen und Planlistenvorlagen (Namen der XML-Dateien) übernehmen |
 | Speichern unter Gewählte Planlistenvorlagen (Namen der XML-Dateien) in die Datei *.ini speichern |
3D-Konstruktion
3D-Objekte, Räume, Flex-Bauteile, Punkte, Brücke
Für die Ausgabe der Listen entsprechende Vorlagen wählen
Für die nachfolgend aufgeführten Optionen können Sie je nach Listenausgabe zwischen unterschiedlichen Vorlagen wählen:
3D-Objekte
3D-ObjekteFür die Ausgabe der Liste eingebauter Objekte (Liste Typ) können Sie folgende Vorlagen wählen:
DICAD_3D-Object.xml
DICAD_3D-Object-Surface.xml (mit Oberflächeneigenschaften)
3D-Objekte BeschriftungFür die Ausgabe der Liste aller beschrifteter Objekte in 3D-Sichten (Liste Beschriftung) können Sie folgende Vorlagen wählen:
DICAD_3D-Object-Annotation.xml
DICAD_3D-Object-Annotation-Surface.xml (mit Oberflächeneigenschaften)
3D-Objekte mit Flex-BauteilenFür die Ausgabe der Liste aller Objekte und Flex-Bauteile (Liste Typ) können Sie folgende Vorlagen wählen:
DICAD_3D-Object-Flex-Parts.xml
DICAD_3D-Object-Flex-Parts-Surface.xml (mit Oberflächeneigenschaften)
3D-Objekte mit Flex-Bauteilen BeschriftungFür die Ausgabe der Liste aller beschrifteten Objekte und Flex-Bauteile in 3D-Sichten (Liste Beschriftung) können Sie folgende Vorlagen wählen:
DICAD_3D-Object-Flex-Parts-Annotation.xml
DICAD_3D-Object-Flex-Parts-Annotation-Surface.xml (mit Oberflächeneigenschaften)
Flex-Bauteile
Flex-BauteilFür die Ausgabe der Liste eingebauter Flex-Bauteile (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen) (Liste Typ) können Sie folgende Vorlagen wählen:
DICAD_Flex-Parts-Type.xml
DICAD_Flex-Parts-Type-Dimensions.xml (mit max. Abmessungen)
DICAD_Flex-Parts-Type-OrderBy.xml (Sortiert nach Gewicht) (siehe hierzu auch XML-Vorlage bearbeiten, Sortierreihenfolge für Spalteneinträge festlegen)
