Prostokąty
Menü 2D-Konstrukcje > Rechtecke
Werkzeugleiste:
RechteckeSie können Rechtecke über einzelne Linien konstruieren sowie zur Vereinfachung auch direkt als Rechteckelement erzeugen (siehe Funktion Linie). Rechtecke definieren Sie entweder frei über ein Fenster oder über die Rechteckbreite und -höhe.
Die Rechteckgröße, z.B. durch Verschieben einer Linie oder das Löschen einer einzelnen Linie, können Sie ändern.
Funktionszusatzleiste
► (Tooltips vorhanden)
Fenster, Breite/Höhe
Eingabeart für das Rechteck
Ltyp=..., S=...
Fadenkreuz= ... %
Größe des Fadenkreuzes (siehe Funktion Okręgi, Wprowadzanie okręgów za pomocą celownika).
Ltyp F.=..., S F.=...
W=…

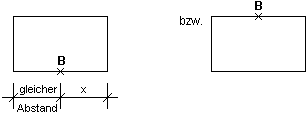

Ecke, ...
Bezugspunkt (Eingabeart: Fenster)
mehr hierzu ...
Ecke (beliebiger Eckpunkt) |  |
Mitte-Breite |  |
Mitte-Höhe |  |
Mitte-Mitte |  B = Bezugspunkt |
LU, ...
Bezugspunkt (Eingabeart: Breite/Höhe)
Über das Menü Edycja oder in der Listwa narzędziowa können Sie weitere Manipulationen der Rechtecke wählen:
