Wprowadzanie okręgów za pomocą celownika
Menü 2D-Konstrukcje > Okręgi > Über Mittelpunkt > Funktionszusatzleiste: Fadenkreuz= ... %, Ltyp F.=..., S F.=...
Werkzeugleiste:
Kreise können Sie mit einem Fadenkreuz eingeben.
Die Einstellung Fadenkreuz= 0.00 % entspricht der Darstellung keines Fadenkreuzes. Der Linientyp des Fadenkreuzes ist programmintern mit Ltyp F.=3 definiert.

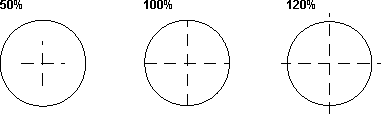

In Abhängigkeit zum jeweiligen Kreisradius bestimmen Sie die Größe des Fadenkreuzes in Prozent, z.B.
Info |
|---|
1. Das Fadenkreuz besteht aus zwei einzelnen Linien, die Sie über alle Möglichkeiten der Funktion Linie korrigieren können. 2. Kopieren Sie einen Kreis mit einem Fadenkreuz über Einzeln kopieren, wird das Fadenkreuz mitkopiert. 3. Die Linien des Fadenkreuzes können Sie für das Anlegen einer Schraffurfläche nicht als Begrenzungslinie nutzen. |
