Cote de diametre / Cote de rayon
Registerkarte Objets > Gruppe
In der gewählten Cube-Sicht (siehe Modifier la Vue Cube en mode exclusif) Durchmessermaße erzeugen
 | Créer des mesures de diamètre |
In der gewählten Cube-Sicht (siehe Modifier la Vue Cube en mode exclusif) Radiusmaße erzeugen
 | Créer une mesure de rayon |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Durchmessermaßlinie, die Durchmesser-maßeinheiten sowie -texte in der Dialogbox bestimmen. Dies gilt analog für das Radiusmaß.

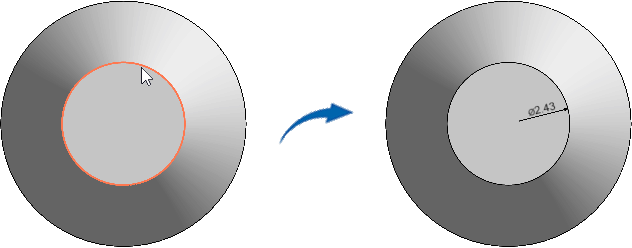

Fahren Sie den Kreis bzw. Kreisbogen an und bestimmen Sie die Lage des Maßpfeils.
Durchmessermaß
Radiusmaß
Kreisbogen mit Durchmesser- / Radiusmaß
Durchmessermaß / Radiusmaß bearbeiten
Sie können ein selektiertes Durchmessermaß / Radiusmaß über die Edition > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
