Linien der Ansicht eingeben

Getting Started / Examples : General - Media Library : 2D Example : Single Span Beam : Linien der Ansicht eingeben

Wählen Sie über das Menü 2D Design > Lines.

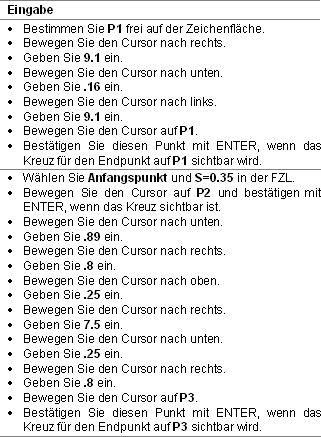

Die Eingabe der Linien erfolgt mit Hilfe des automatischen Punktfangs und der Eingabe der Längenwerte.

Wählen Sie in der Funktionszusatzleiste nachfolgende Attribute:

Wichtig

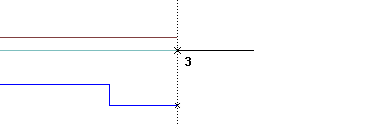

Geben Sie die Längenwerte erst dann ein, wenn die Element-/Winkelspur (gestrichelte Linie) in der gewählten Cursor-Richtung sichtbar ist und das Fadenkreuz sich an der Element-/Winkelspur ausgerichtet hat.

Info
Möchten Sie einen Bildschirmausschnitt vergrößern, zoomen Sie mit dem Mausrad oder verwenden Sie das Freihandsymbol /. Das Freihandsymbol V zeigt den Plan wieder in voller Größe. Die zuletzt eingegebene Linie können Sie über Rückwärts löschen in aktiver Funktion in der Werkzeugleiste oder Freihandsymbol R löschen. Eine beliebige Linie löschen Sie über Einzeln löschen in aktiver Funktion in der Werkzeugleiste. Eine Funktion können Sie über Weiter beenden.

Info

Möchten Sie einen Bildschirmausschnitt vergrößern, zoomen Sie mit dem Mausrad oder verwenden Sie das Freihandsymbol /. Das Freihandsymbol V zeigt den Plan wieder in voller Größe.

Die zuletzt eingegebene Linie können Sie über Rückwärts löschen in aktiver Funktion

in der Werkzeugleiste oder Freihandsymbol R löschen. Eine beliebige Linie löschen Sie über Einzeln löschen in aktiver Funktion

in der Werkzeugleiste.

Eine Funktion können Sie über Weiter beenden.
