Cube-Bewehrung eingeben
Siehe hierzu:
Sie konstruieren die Bewehrung im Cube - Modell.
Werkzeugleiste:
Cube Modell (3D-Konstruktion)Stütze

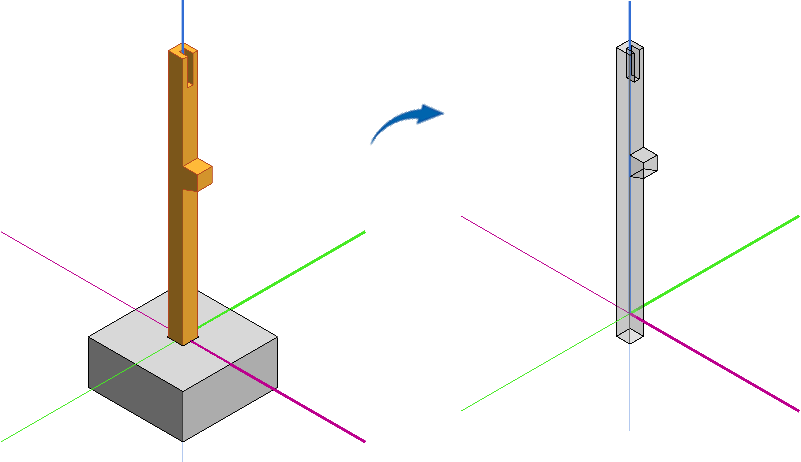

Stütze selektierenRegisterkarte Bewehrung > Gruppe Stabstahl Funktion klicken | Standard-Biegeform einfügen und verlegen |
Die Abfrage, ob die Detaillierung angepasst werden soll, bestätigen.
Bügel unterhalb der Konsole erzeugen und verlegen
Einstellungen in der Zusatzleiste bestimmen

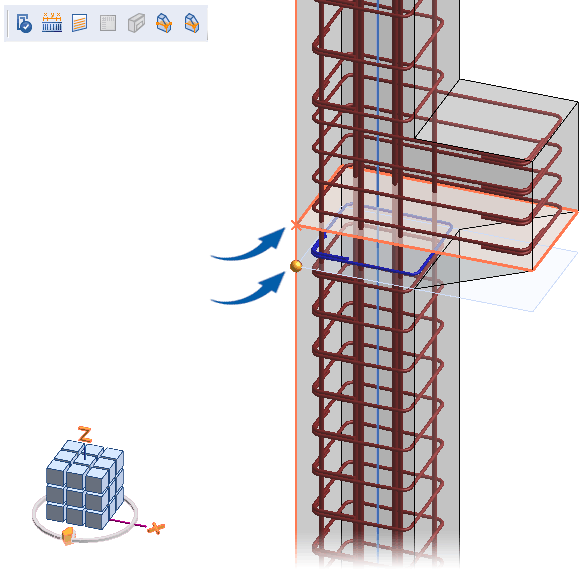

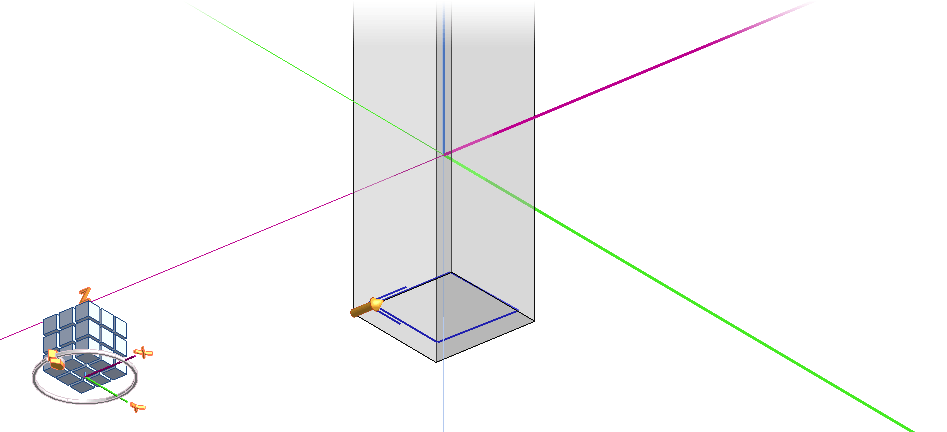

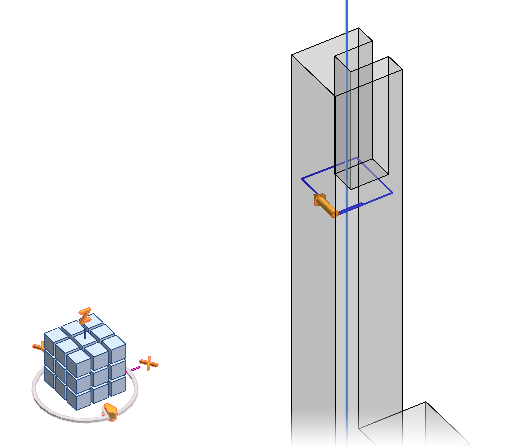

Lage des Bügels bestimmen

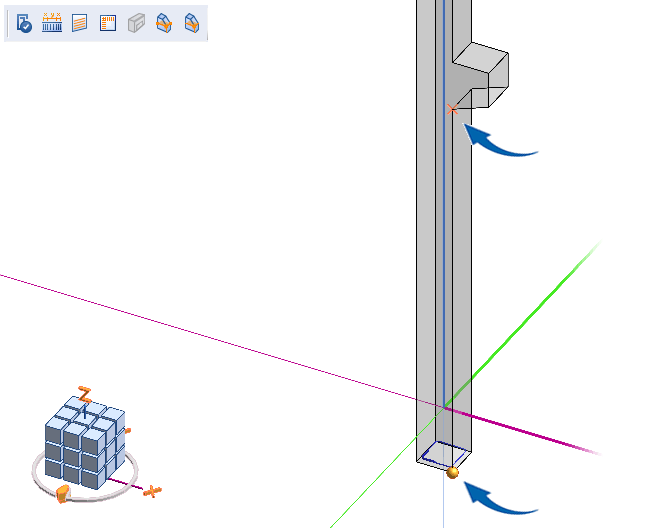

Biegeform verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen

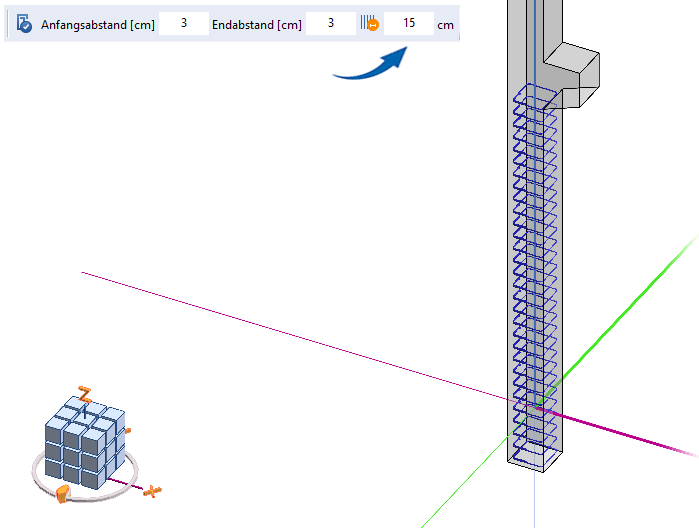

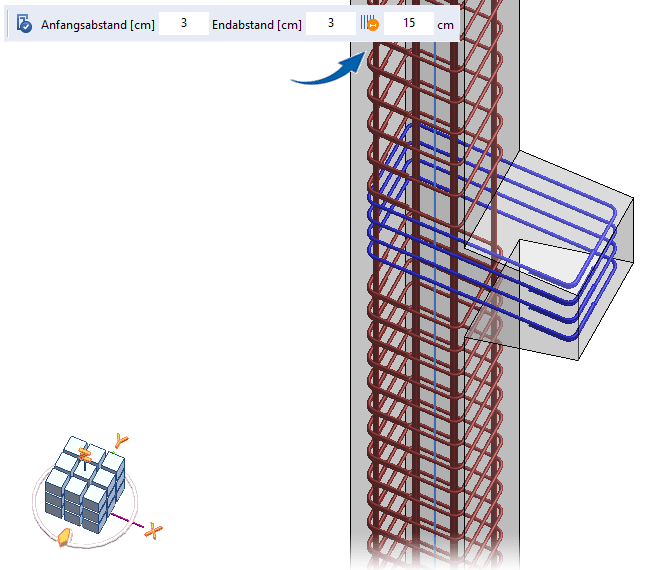

Verlegeabstand von 15 cm eingeben und bestätigen
Bügel oberhalb der Konsole erzeugen und verlegen
Einstellungen in der Zusatzleiste bestimmenLage des Bügels bestimmen

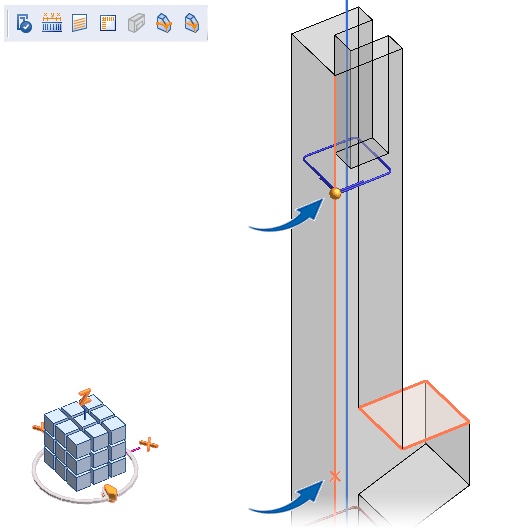

Biegeform verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen

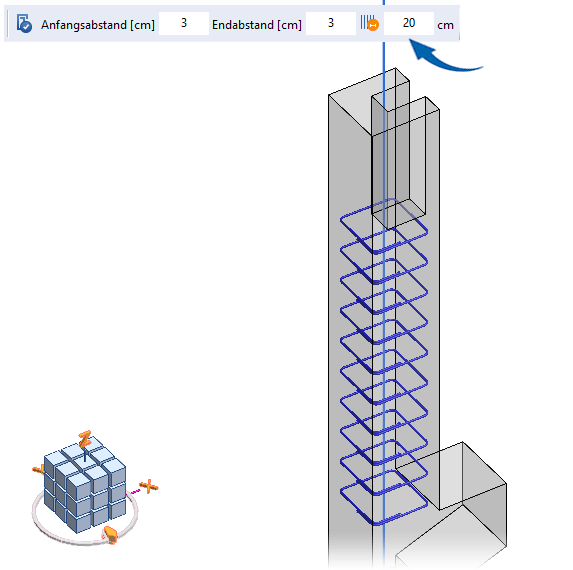

Verlegeabstand von 20 cm eingeben und bestätigen
Bügel oberhalb des Stützenkopfes erzeugen und verlegen
 | Individuelle Biegeform erzeugen und verlegen |

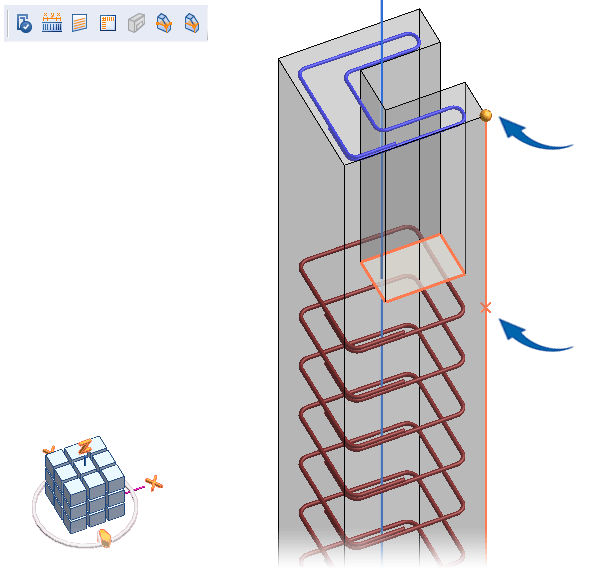

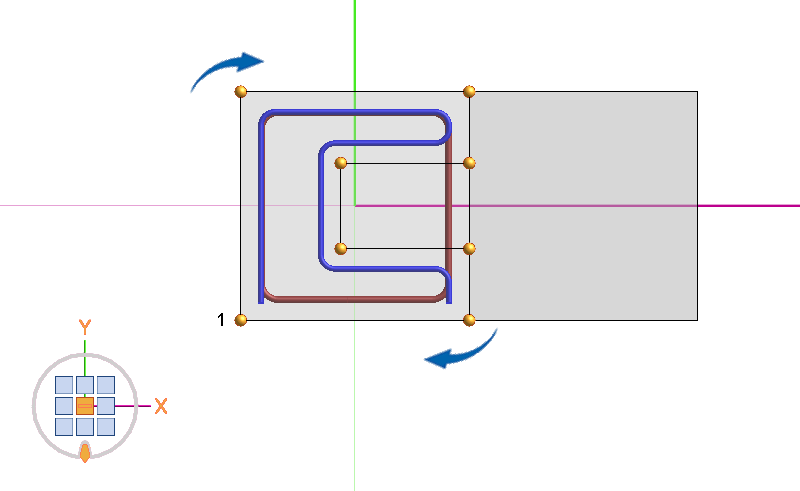

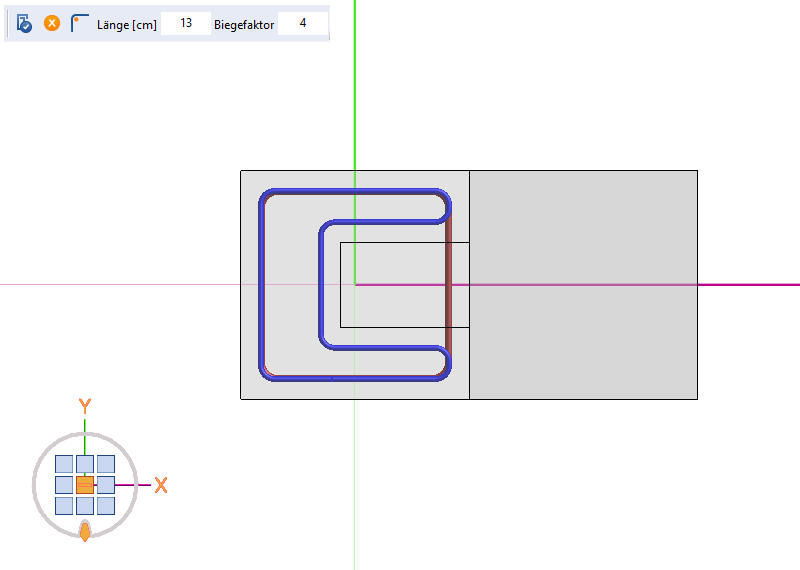

Stütze in die Draufsicht drehen und Einstellungen in der Zusatzleiste bestimmen
Bewehrungspunkte nacheinander im Uhrzeigersinn anfahren (letzter Bewehrungspunkt = erster Bewehrungspunkt)

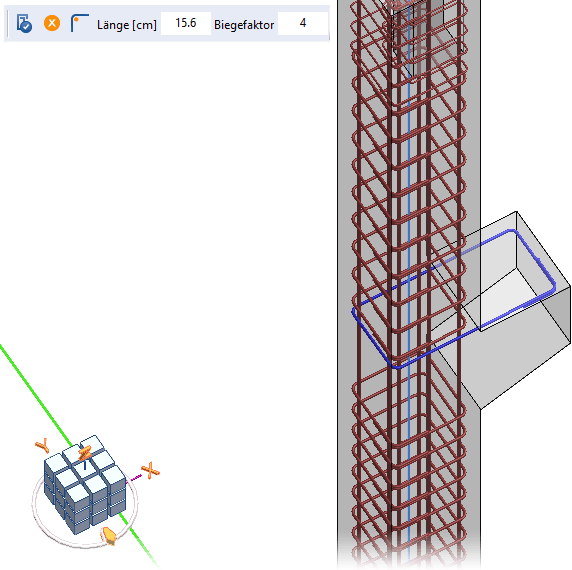

Haken-Parameter bestätigen
Biegeform verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen

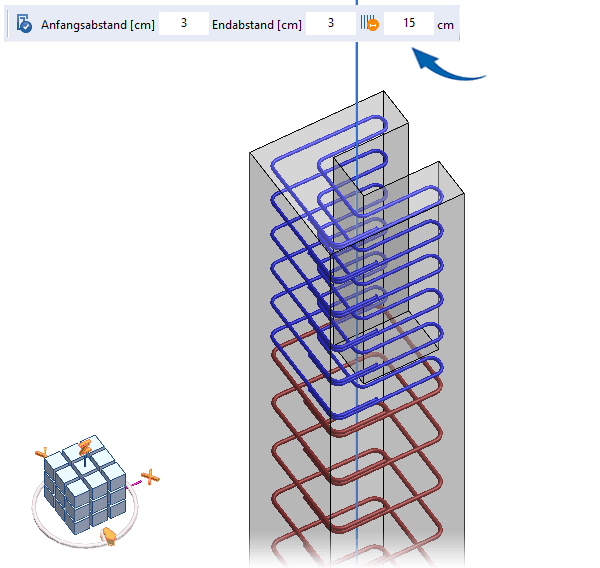

Verlegeabstand von 15 cm eingeben und bestätigen

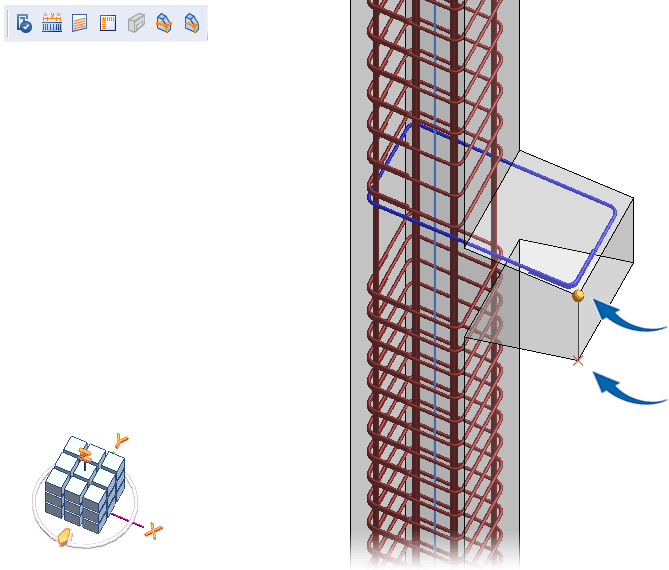

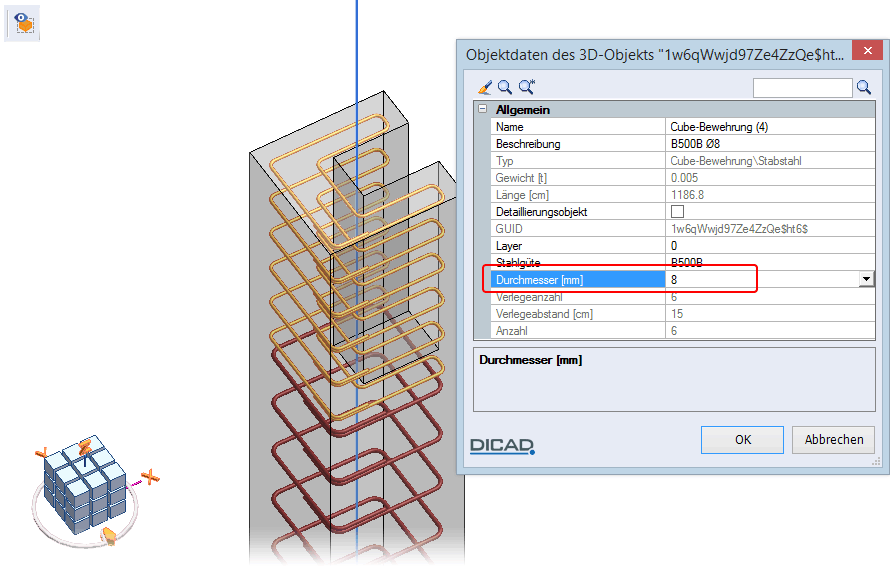

Soll der Durchmesser nachträglich geändert werden, selektieren Sie die Verlegung und öffnen über das Kontextmenü: Objekt ändern / erweitern (Strg+Shift+P):
Mit Rechtsklick bestätigenGerades Eisen entlang der Außenkante einfügen und verlegen
| Standard-Biegeform einfügen und verlegen |

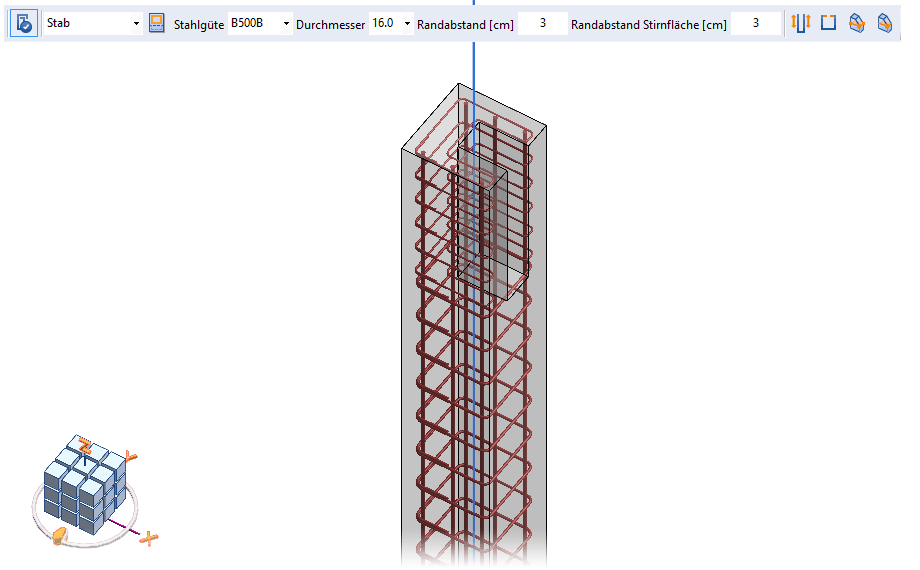

Einstellungen in der Zusatzleiste bestimmenIcon Andere Bewehrung beachten einschalten, damit die Stäbe innerhalb der Bügel verlegt werden.

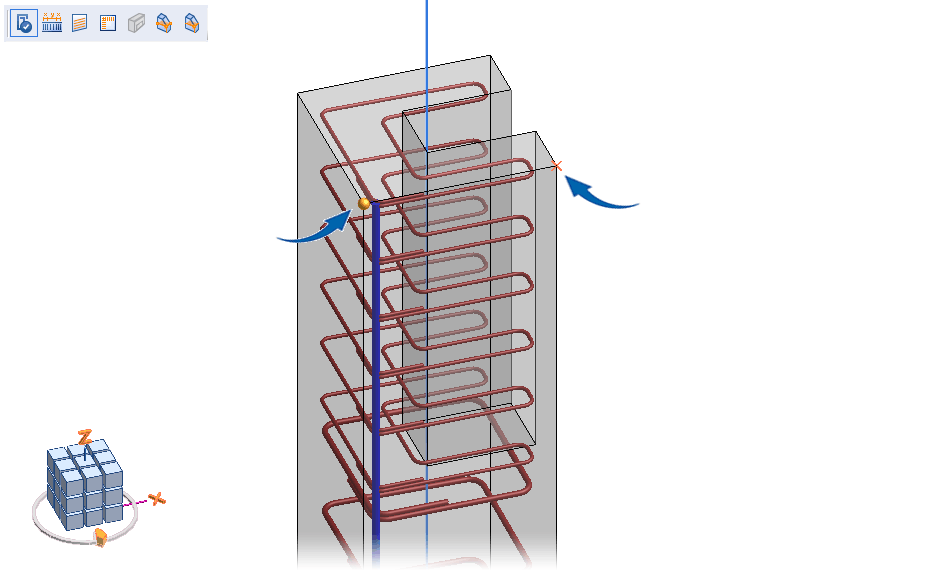

Lage des Eisens entlang der Kante nach unten bestimmen

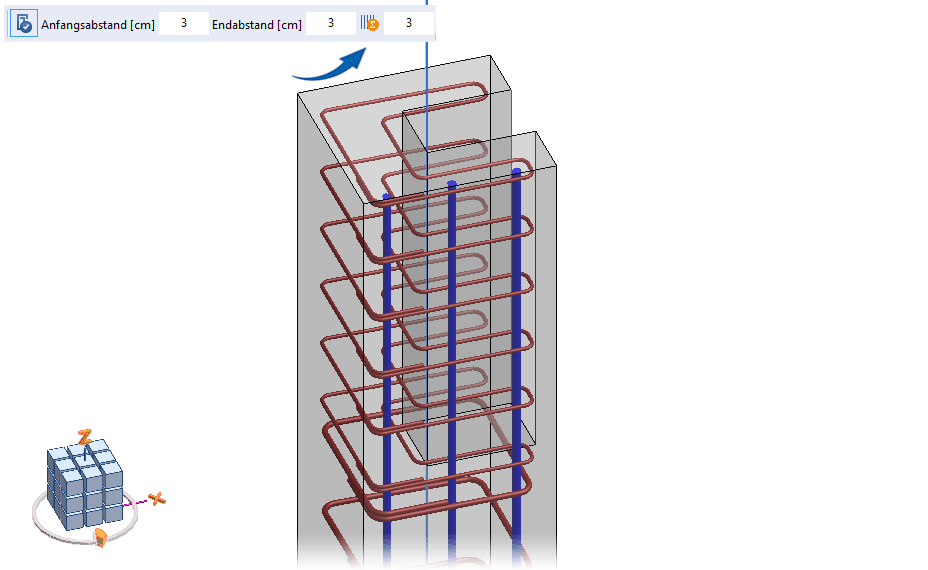

Stab verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen
Für die Anzahl der Eisen 3 eingeben und bestätigen
Auf der gegenüberliegenden Seite die Eingabe der geraden Eisen wiederholen.

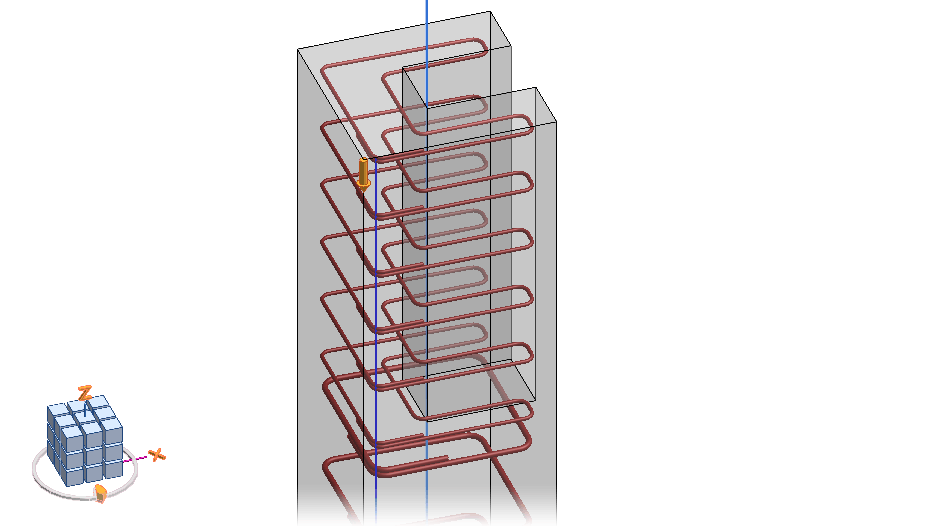

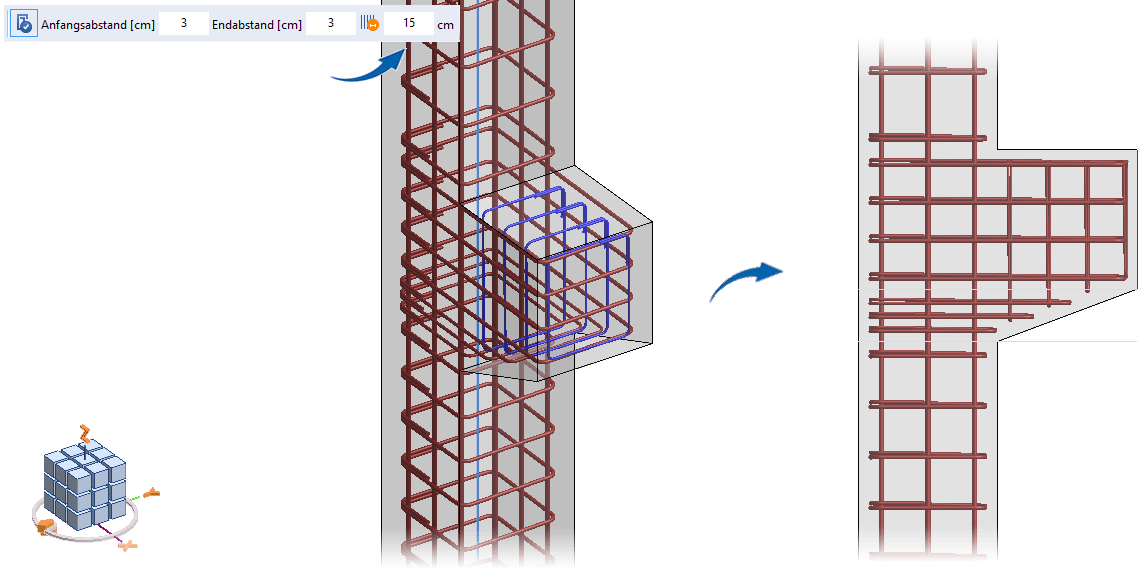

Bügel von der Vorderkante der Konsole bis zur Hinterkante der Stütze erzeugen und verlegen
| Individuelle Biegeform erzeugen und verlegen |
Einstellungen in der Zusatzleiste bestimmenIcon Bügelerkennung einschalten
Bewehrungspunkte nacheinander im Uhrzeigersinn anfahren (letzter Bewehrungspunkt = erster Bewehrungspunkt)
Haken-Parameter bestätigen
Biegeform verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen
Verlegeabstand von 15 cm eingeben und bestätigen

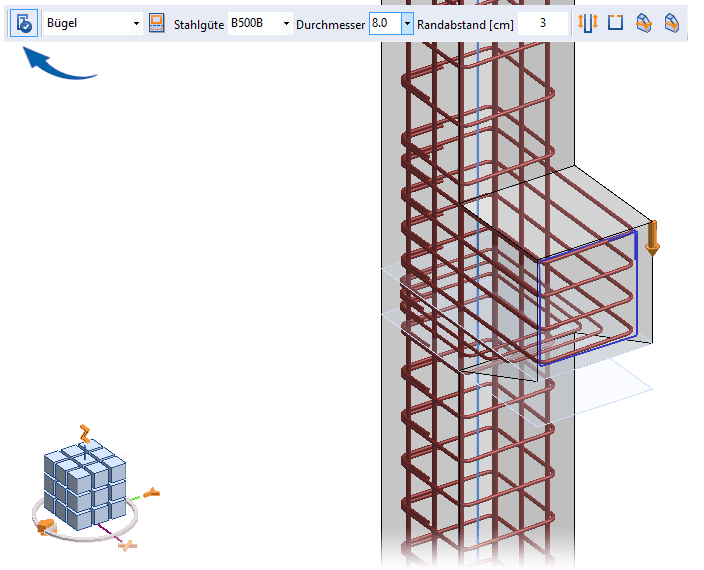

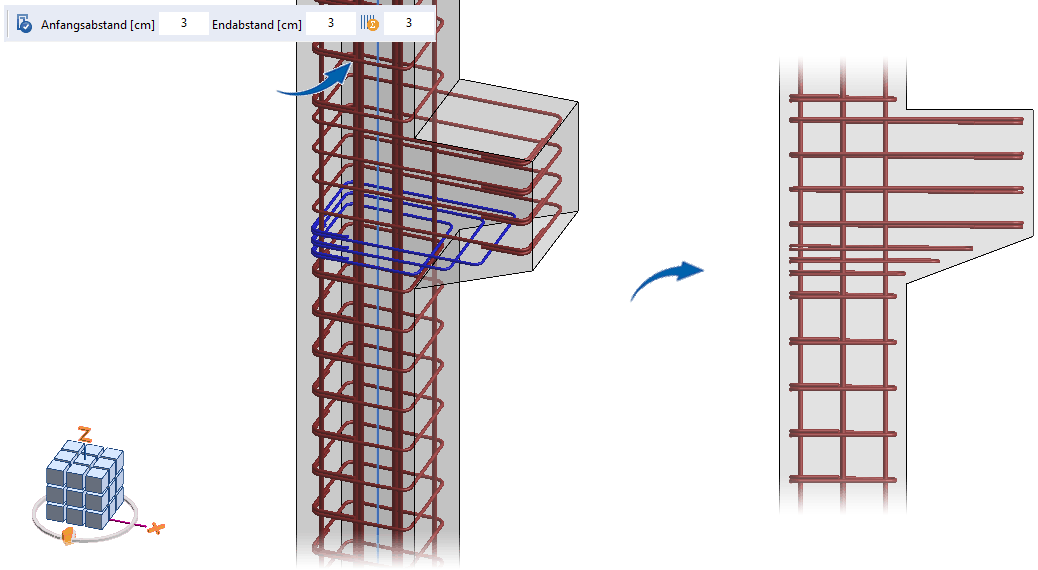

Variable Konsolbügel erzeugen und verlegen
| Individuelle Biegeform erzeugen und verlegen |

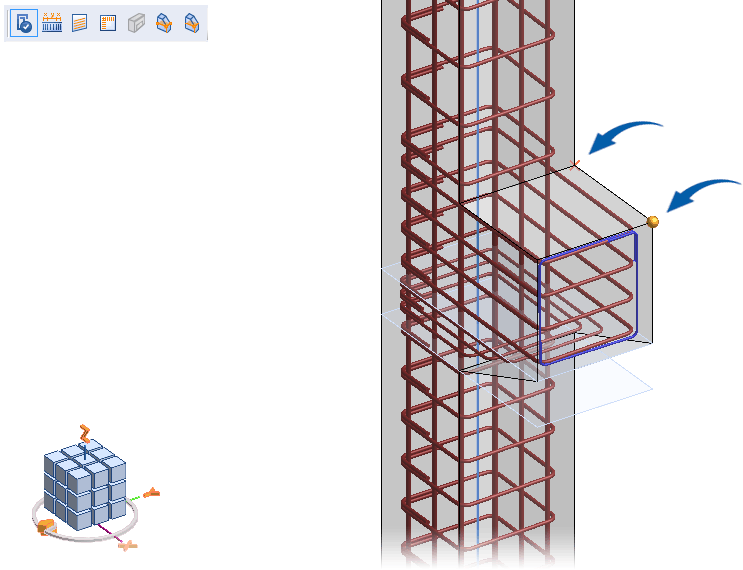

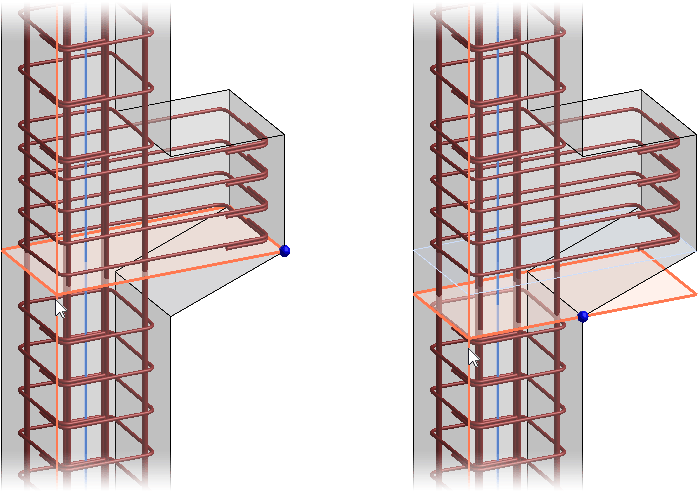

Einstellungen in der Zusatzleiste bestimmenIcon Virtuelle Fläche aus einem Punkt und einer Kante einschalten und zwei virtuelle Flächen erzeugen

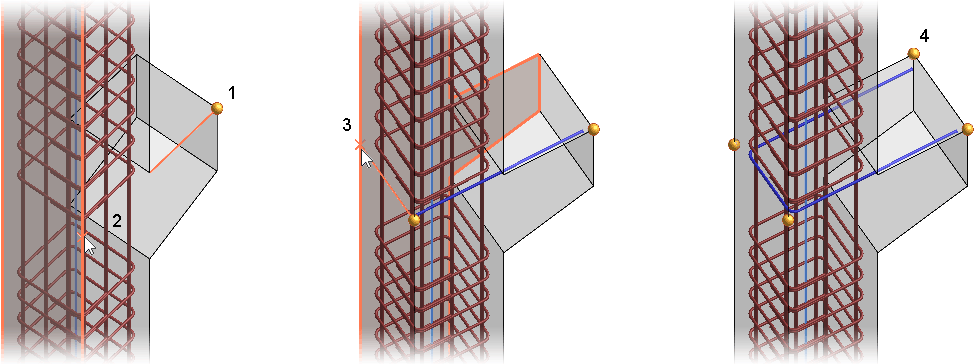

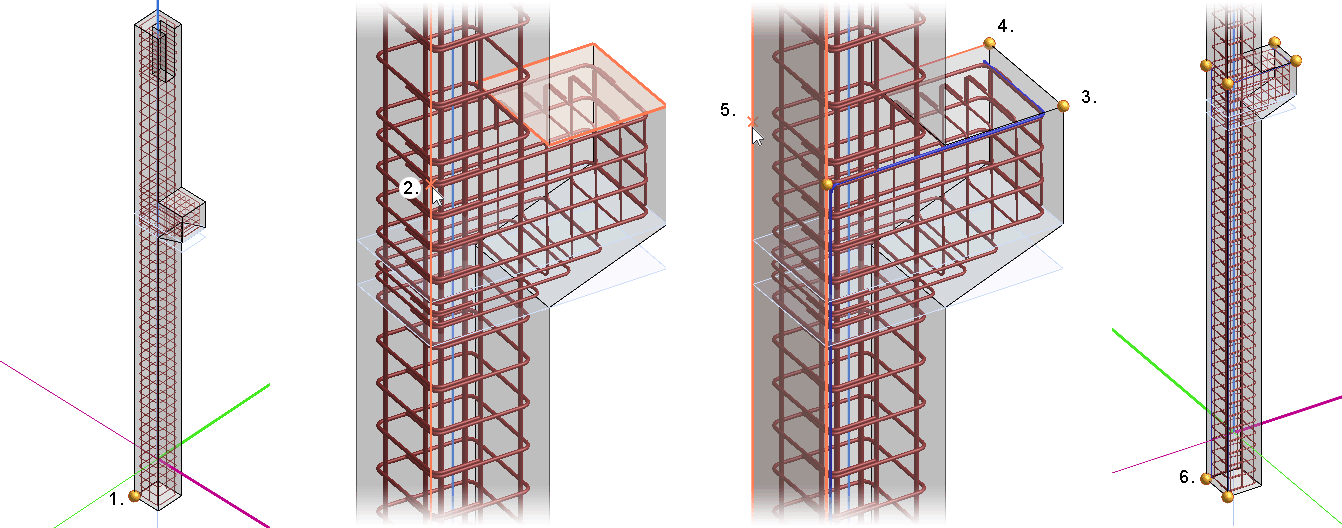

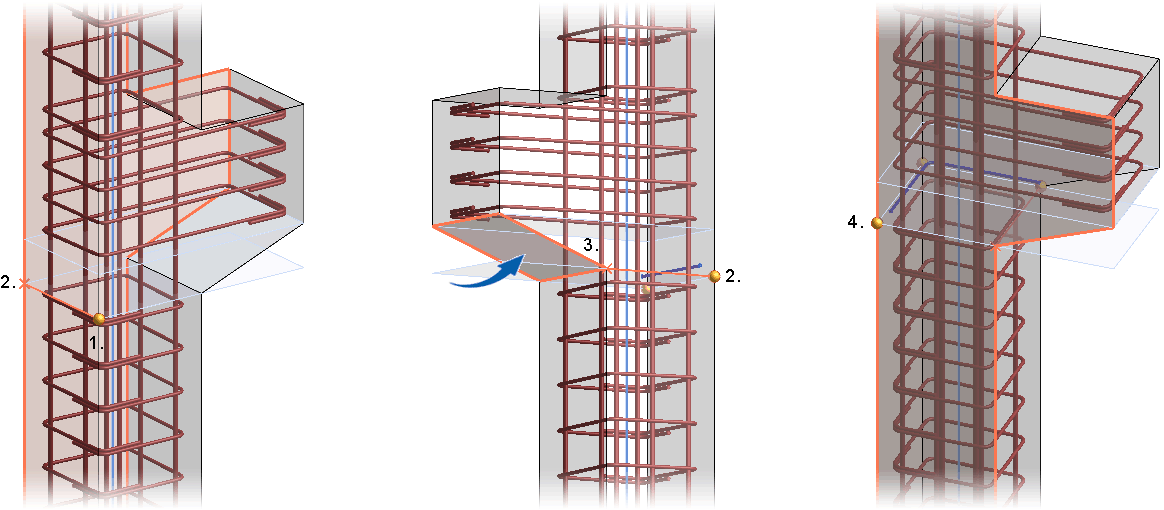

Biegeform bestimmen: Bewehrungspunkte anfahren. Bei der Selektion des dritten Punkts darauf achten, dass die schräge Fläche markiert ist.

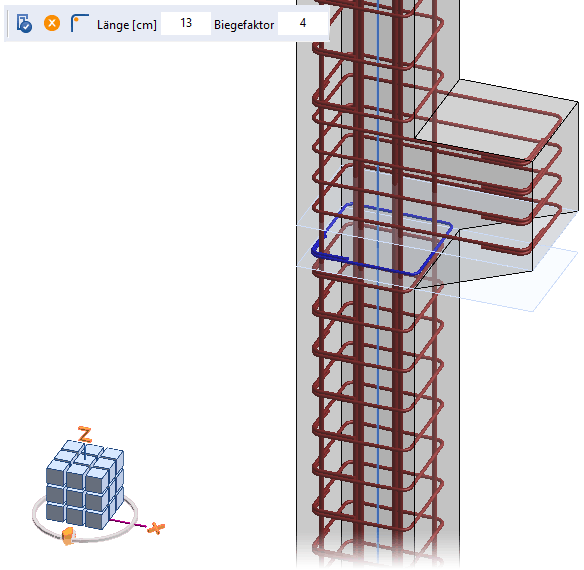

Haken-Parameter bestätigen
Biegeform verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen
Anzahl der Eisen: 3 eingeben und bestätigen

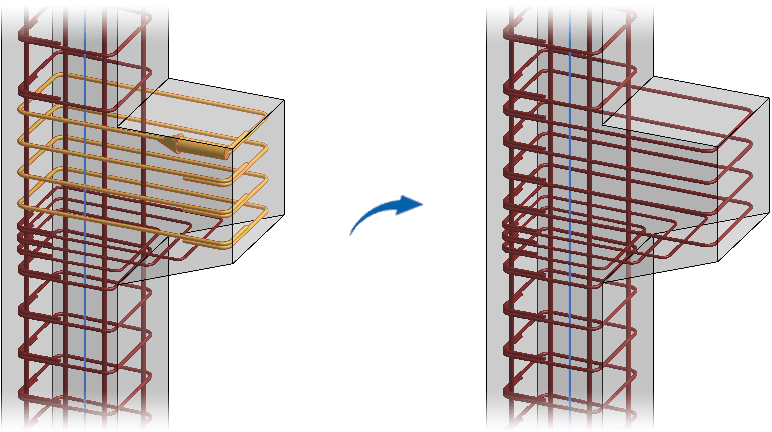

Lage des Bügelschlosses bearbeiten
Verlegung selektierenRegisterkarte Bewehrung > Gruppe Bearbeiten Stabstahl | Bügelschloss drehen |
Das Bügelschloss durch Klicken auf das Icon Vorwärts drehen um einen Schritt nach hinten drehen.
Bügel parallel zur Vorderkante der Konsole erzeugen und verlegen
| Standard-Biegeform einfügen und verlegen |
Einstellungen in der Zusatzleiste bestimmenIcon Andere Bewehrung beachten einschalten, damit die Bügel innerhalb der Bügel verlegt werden.Lage des Bügels an der Vorderkante bestimmen
Bügel verlegen: Anfangs- und Endpunkt der Verlegestrecke bestimmen
Verlegeabstand von 15 cm eingeben und bestätigen
Konsoleisen erzeugen
| Individuelle Biegeform erzeugen und verlegen |
Einstellungen in der Zusatzleiste bestimmenZusätzlich das Icon Schenkelkorrektur einschalten
Biegeform bestimmen: Bewehrungspunkte anfahren und Biegeform bestätigen

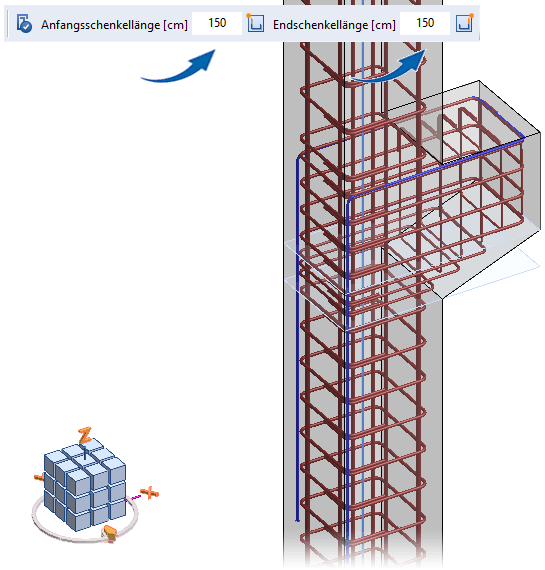

Schenkellängen korrigieren: Anfangsschenkel- und Endschenkellänge von 150 cm eingeben und bestätigen
Weiter wählen

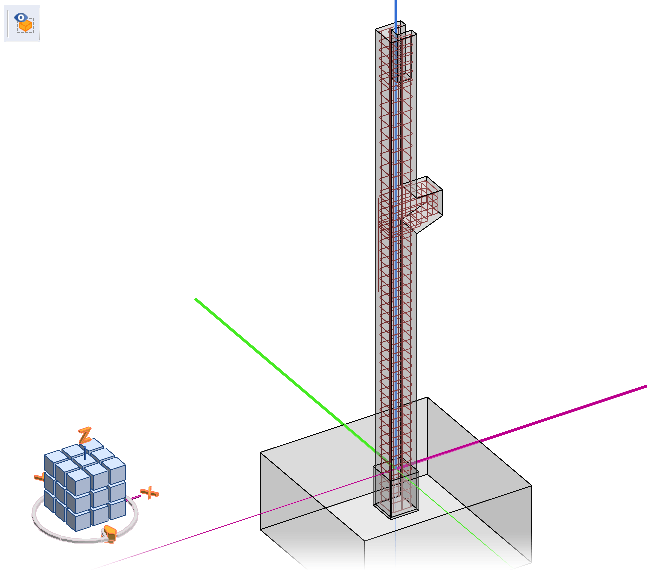

Die Stütze ist fertig bewehrt!

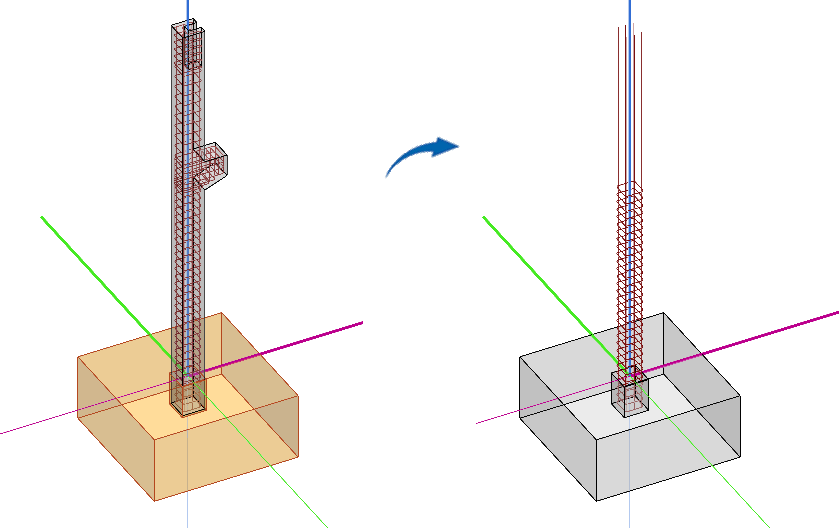

Fundament
Fundament selektierenFunktion klicken | Standard-Biegeform einfügen und verlegen |
Siehe hierzu:
Stabstahl eingeben

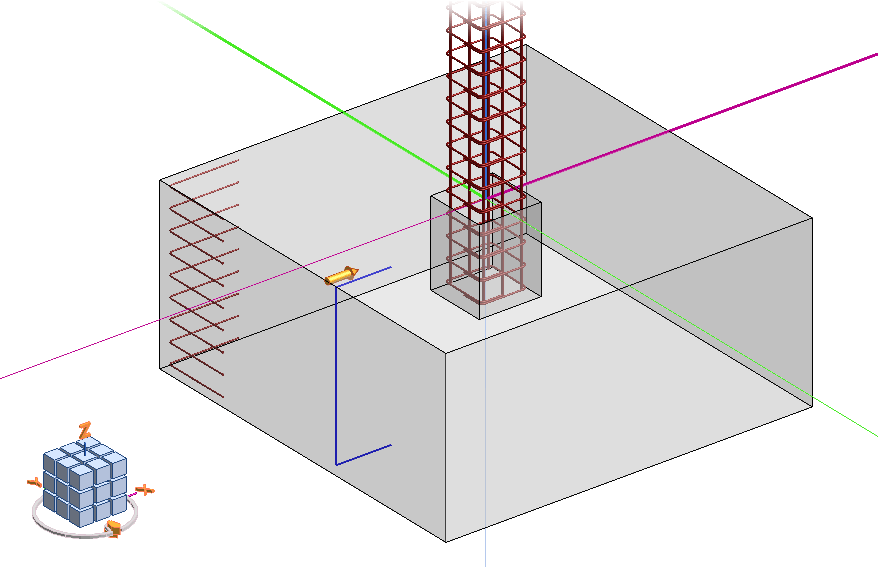

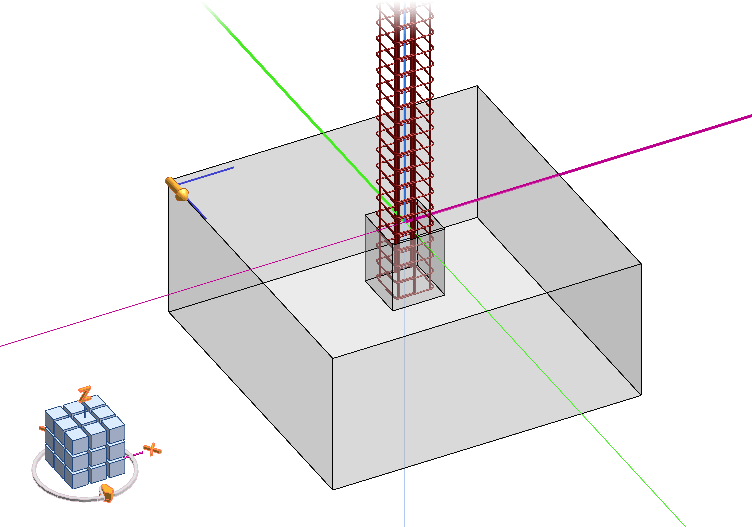

L-Eisen erzeugen und verlegen
Einstellungen in der Zusatzleiste bestimmenErste und zweite Schenkellänge von 50 cm eingeben
Lage des L-Eisens bestimmen

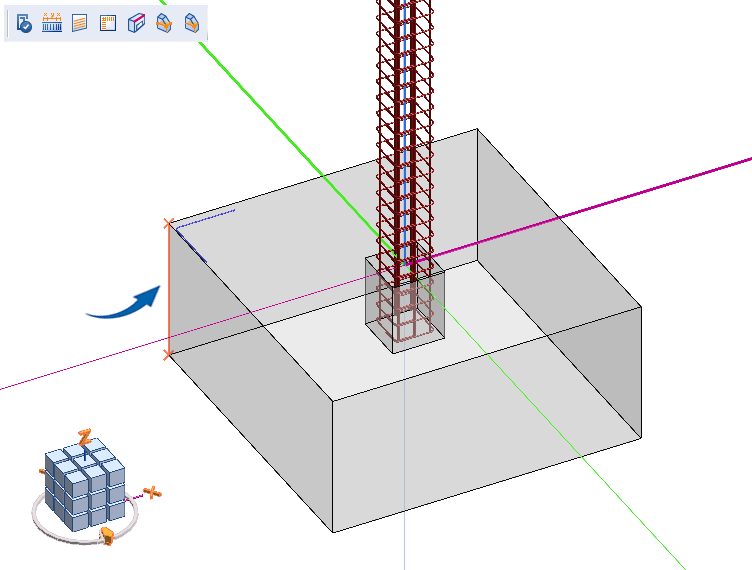

Für die Verlegestrecke die Kante anfahren

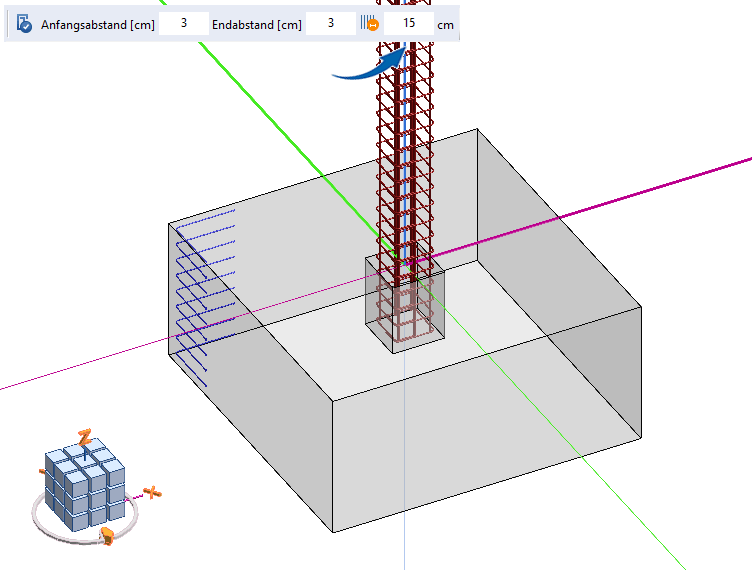

Verlegeabstand von 15 cm eingeben und bestätigen

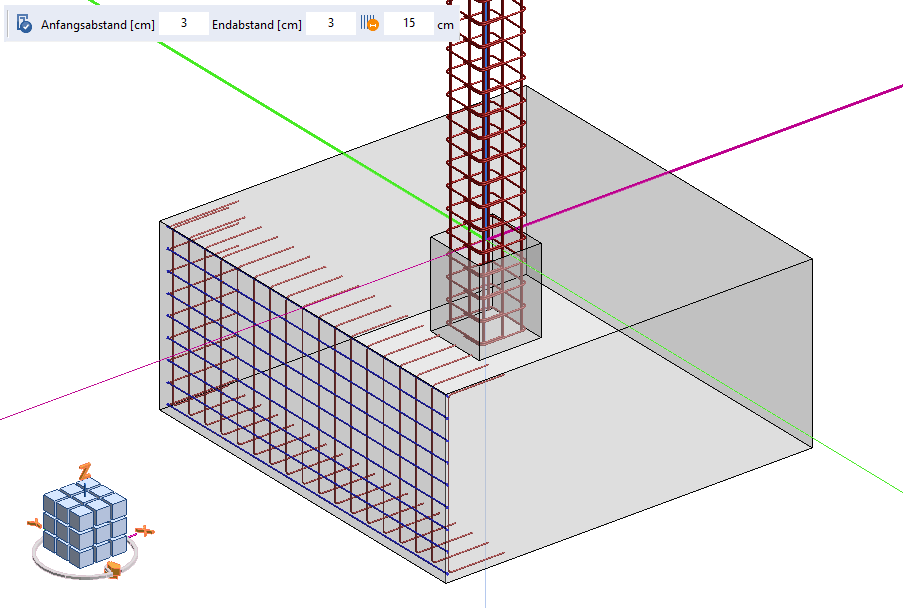

Stecker in Richtung der Stütze erzeugen und verlegen
Einstellungen in der Zusatzleiste bestimmenIcon Andere Bewehrung beachten einschalten, damit die Stecker innerhalb der L-Eisen verlegt werden.

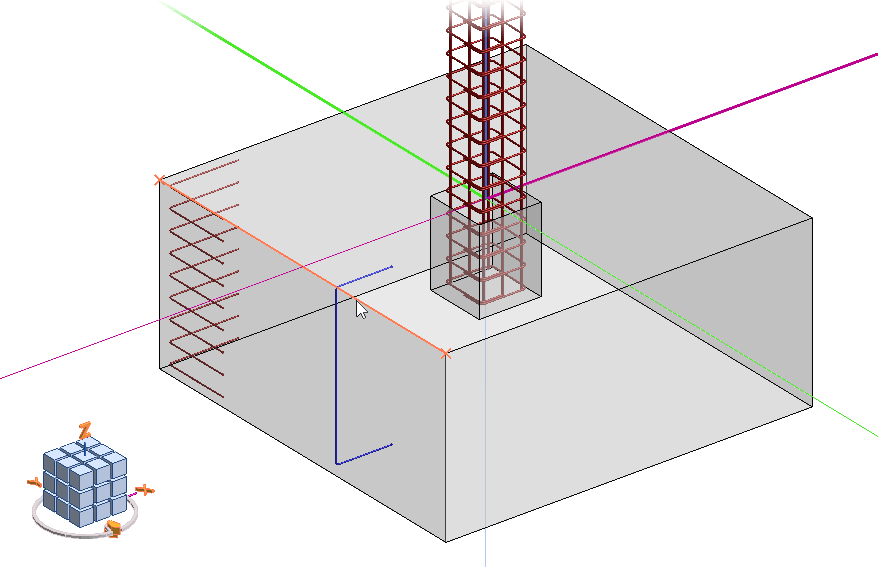

Lage der Steckers entlang der Kante bestimmen
Stecker verlegen: Verlegestrecke durch Anfahren der Kante bestimmen

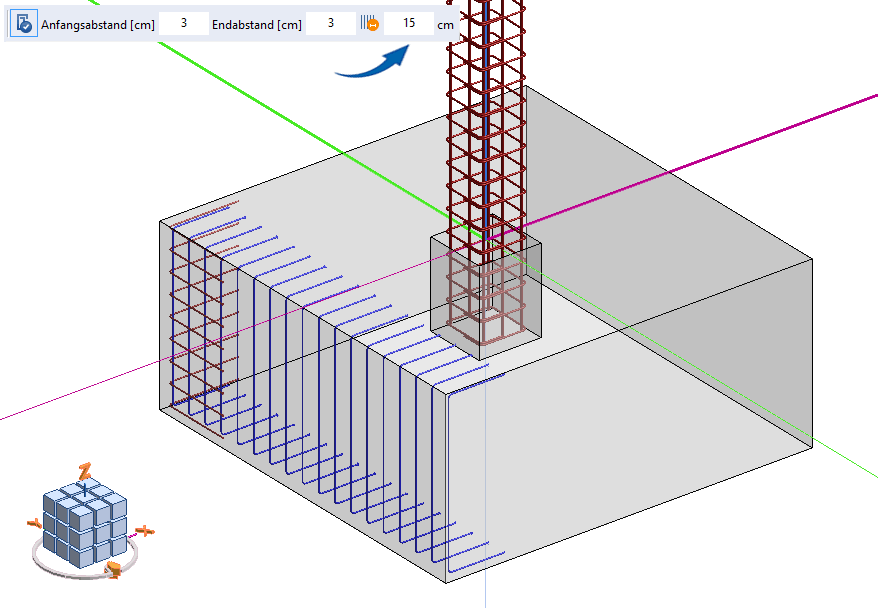

Verlegeabstand von 15 cm eingeben und bestätigen
Gerades Eisen entlang der Außenkante einfügen und verlegen

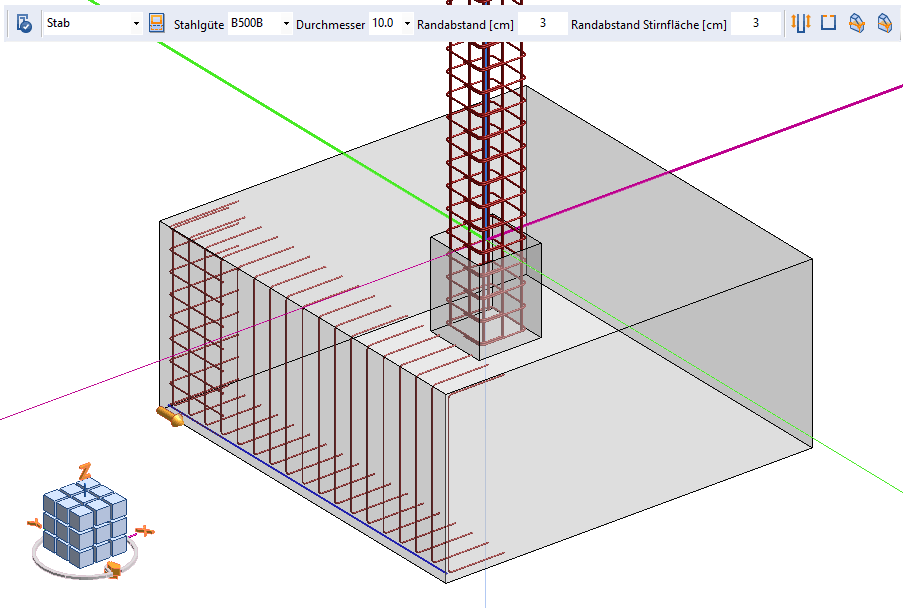

Einstellungen in der Zusatzleiste bestimmen und Lage des Eisens entlang der unteren Kante bestimmen

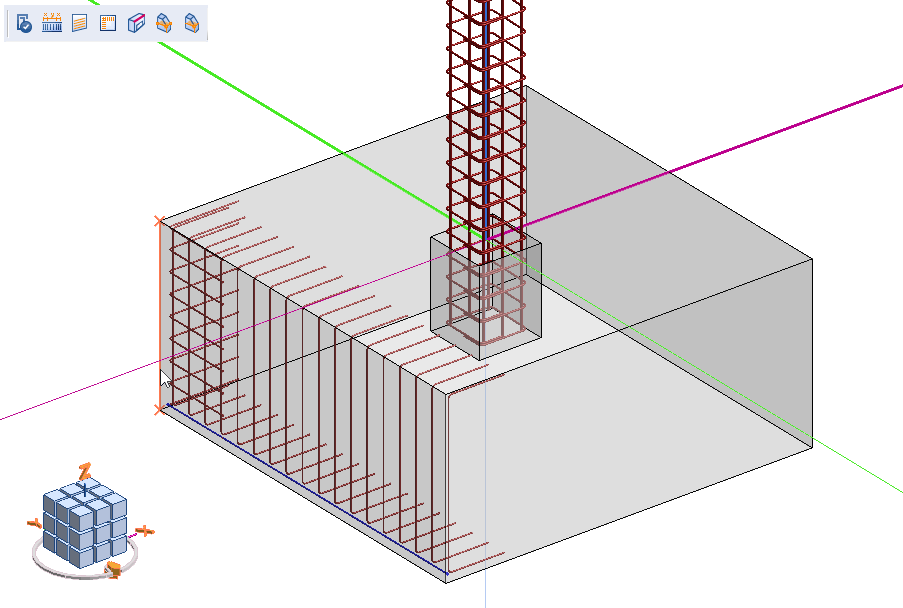

Stab verlegen: Verlegestrecke durch Anfahren der Kante bestimmen
Verlegeabstand von 15 cm bestätigen
Weiter wählenEine Ecke des Fundaments ist fertig bewehrt!
Bewehrungspositionen der Ecke kopieren und im Fundament verlegen

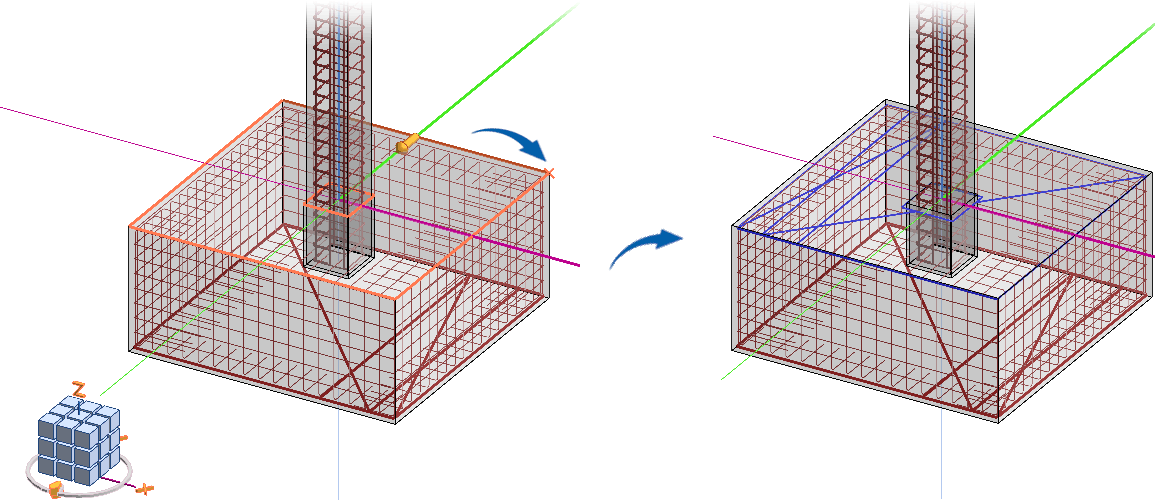

Bewehrungspositionen der Ecke selektierenRegisterkarte Bewehrung > Gruppe Bearbeiten allgemein | Bewehrung kopieren |
Icon Freies kopieren einschalten
Eine Fläche und einen Punkt wählen

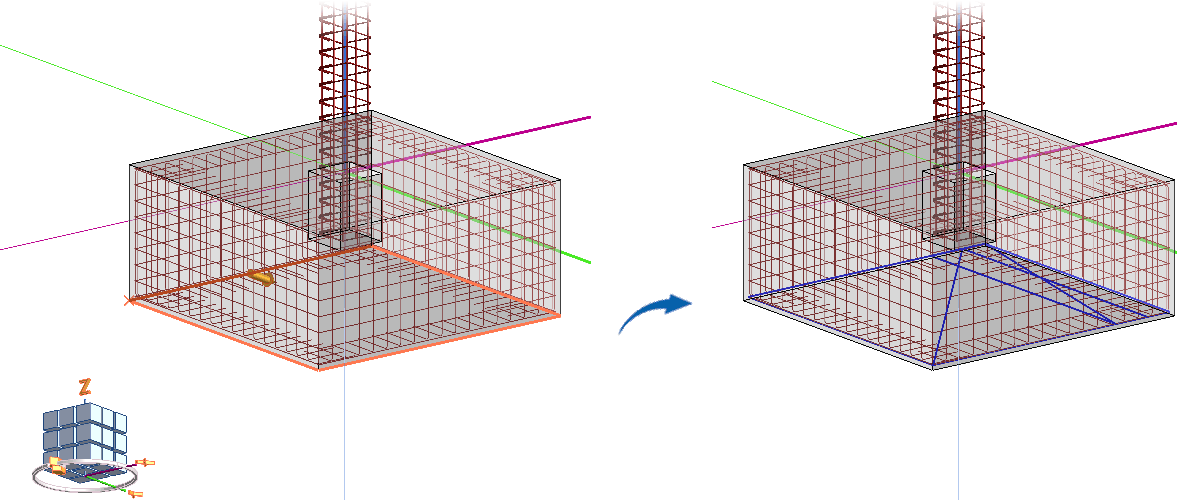

Nacheinander die Fläche und Punkte der Ecken anfahren
Weiter wählenDas Fundament ist mit Stabstahl fertig bewehrt!

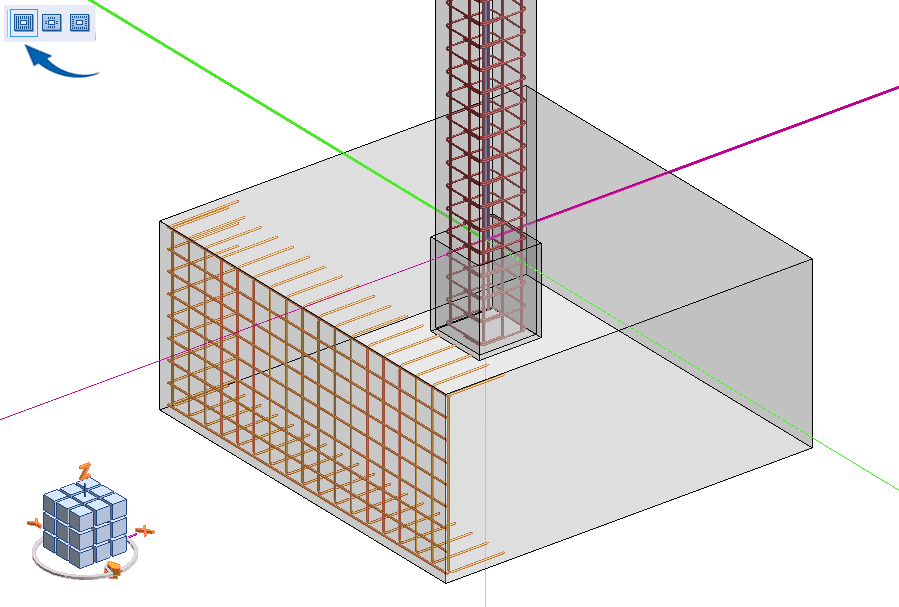

Matten eingeben
Untere Lage
Registerkarte Bewehrung > Gruppe MattenFunktion klicken | Verlegung in einer Fläche erzeugen |
Einstellungen in der Zusatzleiste bestimmen

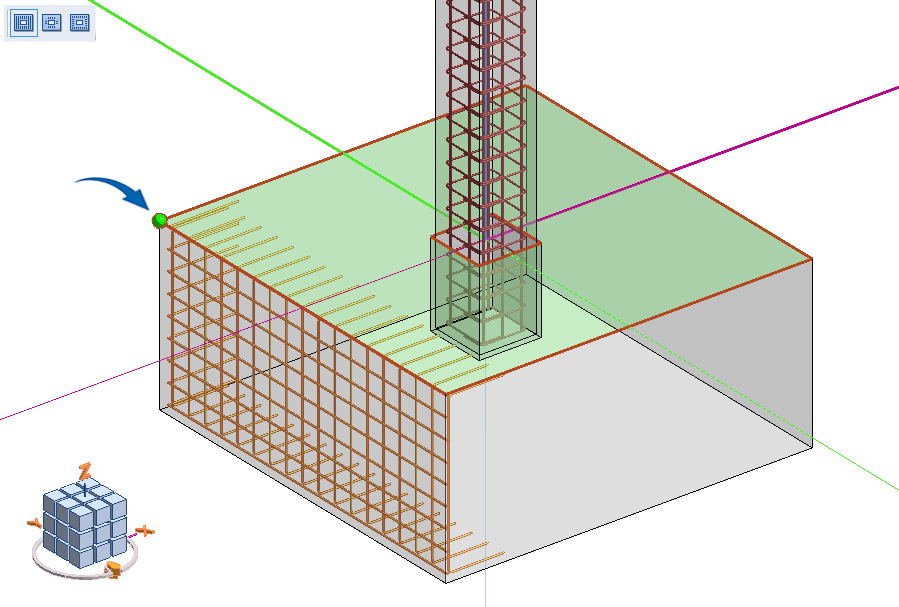

Verlegefläche und -kante unterhalb des Fundaments anfahren
Restlänge der Matte auf 72.5 cm ändern und bestätigen
Obere Lage

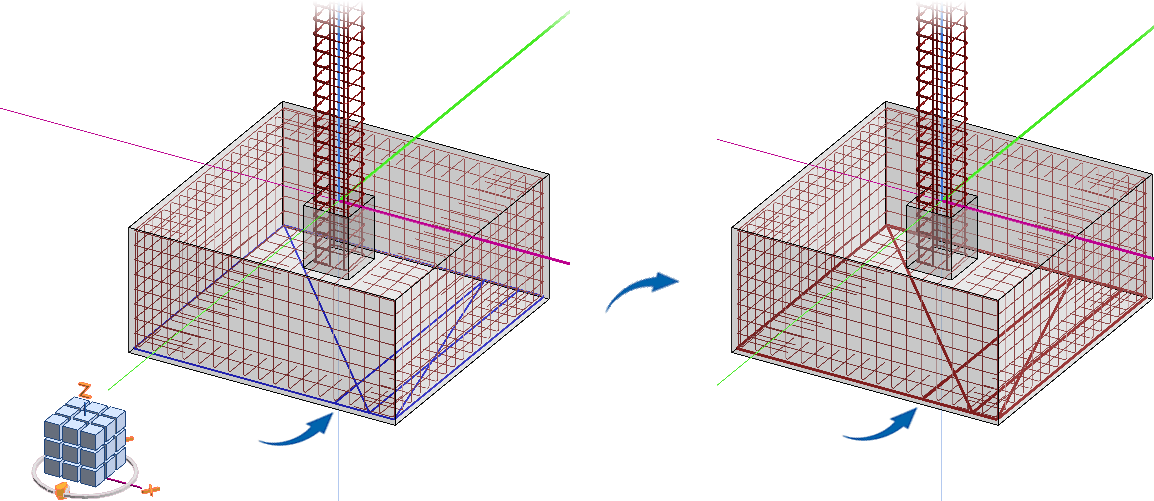

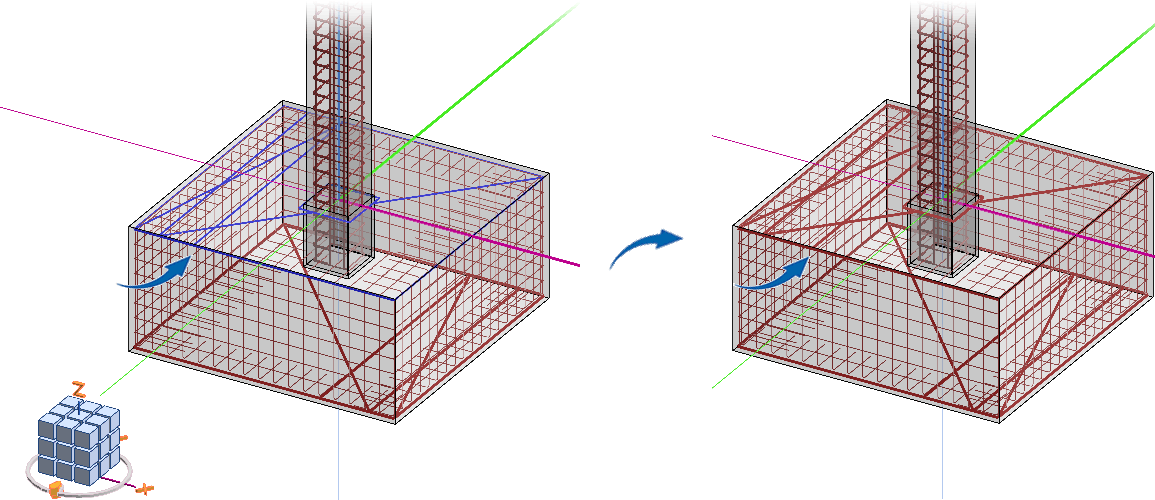

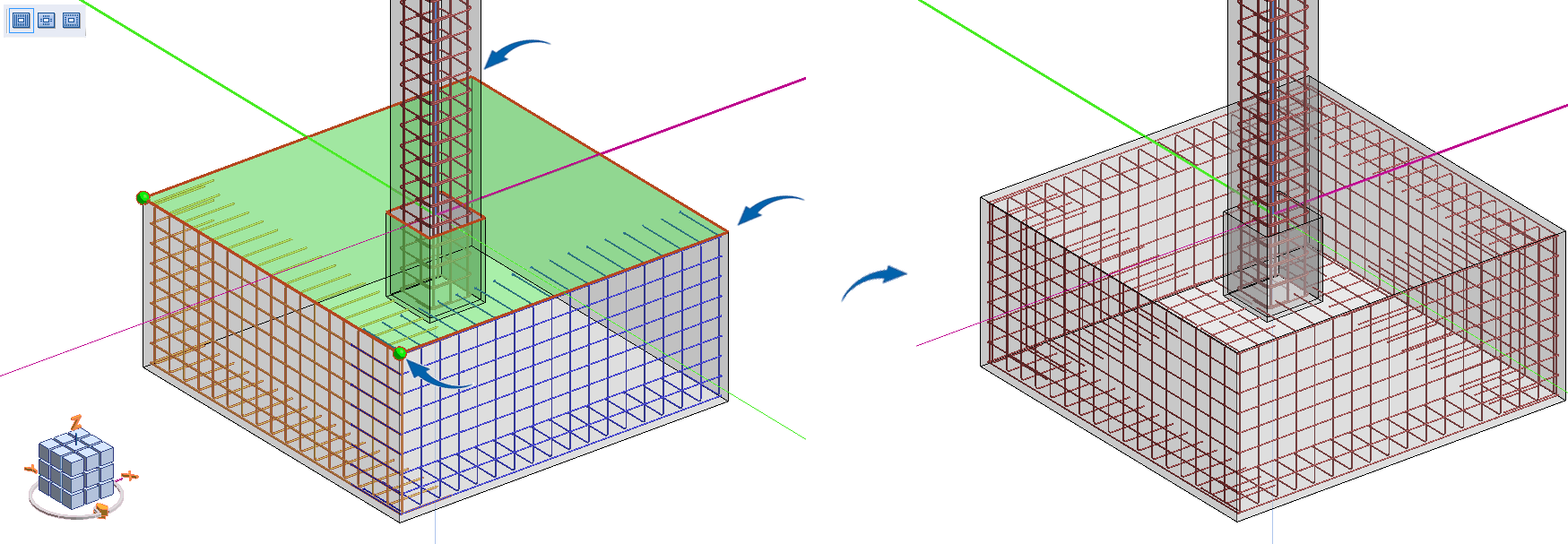

Verlegefläche und -kante oberhalb des Fundaments anfahrenAuf die Lage des Startpunktes achten, damit sich eine Versetzung der Matten zur unteren Lage ergibt.
Auch hier die Restlänge der Matte auf 72.5 cm ändern und bestätigen

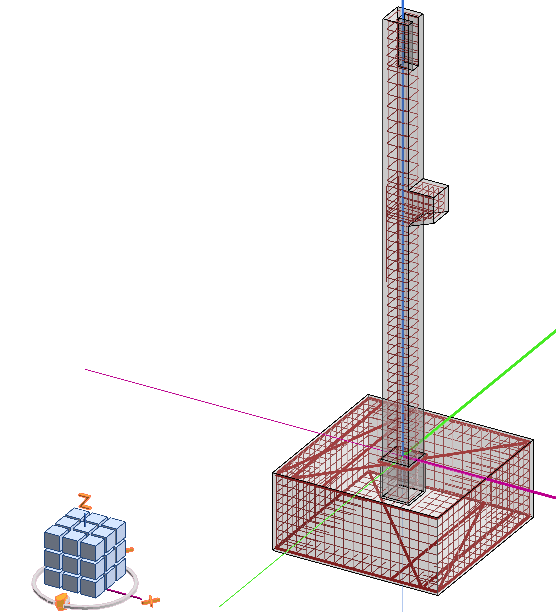

Stütze und Fundament sind fertig bewehrt!
