Work Preparation
 | Arbeitsvorbereitungsdaten des aktiven Teilmodells für Produktion und Abrechnung erzeugen |
Abgabe der Daten für die Arbeitsvorbereitung (Produktion und Abrechnung) des aktiven Teilmodells starten
Siehe hierzu:
Vor der Datenabgabe wird analog der Funktion Reinforcement Check überprüft, ob die Bewehrung innerhalb der Elemente, korrekt an die Arbeitsvorbereitung abgegeben werden kann.

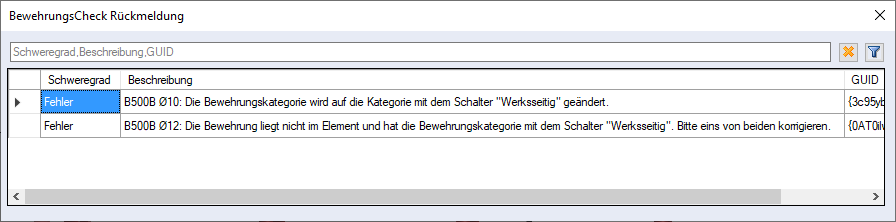

Hierbei wird auch die Zulagebewehrung innerhalb des Halbfertigteils automatisch auf die Zuordnung der Bewehrungskategorie kontrolliert. Entspricht die Bewehrungskategorie der Auswahl Werksseitig, die Bewehrung befindet sich jedoch nicht in einer Schale, werden Sie aufgefordert, die Lage des Eisens zu korrigieren oder die Bewehrungskategorie zu ändern.
Ist die Unitechnik-Abgabe erfolgreich, können Sie den FT-Viewer starten.
Datenabgabe einer Decke

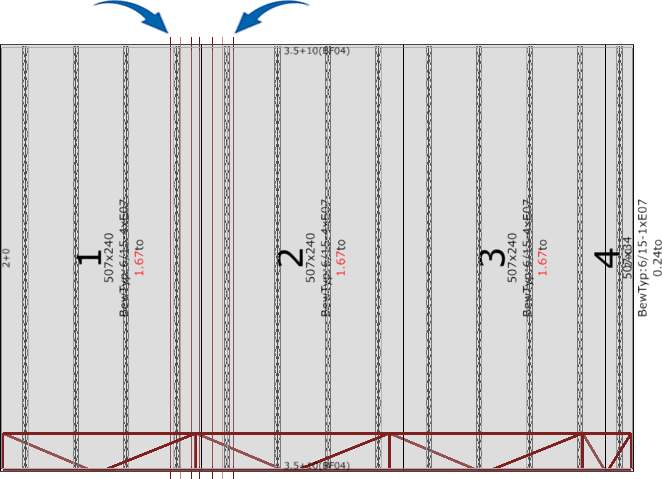

Ist die Zulagebewehrung einer Decke über mehrere Elemente verlegt, erfolgt bei der Abgabe eine Aufteilung der Verlegung zum jeweiligen Element.
Beispiel:

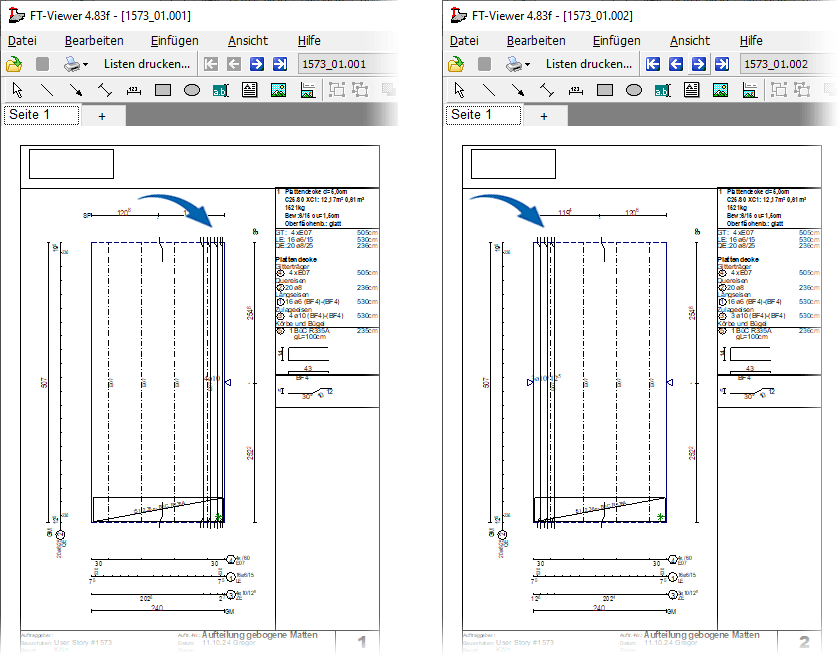

Auf dem Einzelplattenauszug im VT-Viewer sind die passenden Abschnitte der Bewehrung jeweils dem Element 1 sowie Element 2 zugeordnet:
Übergabe Stabstahl Schenkellängen
Bei der Unitechnik-Abgabe werden die Schenkellängen von gebogenen Eisen wie Stecker und Bügel auf die Außenkanten bezogen abgegeben.
