Use World Coordinates
Menü Settings > General Design > Weltkoordinaten verwenden
Importierte Dateien (zurzeit Trassen, Bahnsteigkanten), die Weltkoordinaten beinhalten, werden direkt in das vorhandene World Coordinate System auf dem Plan (im Segment) eingepasst.

Info
1. Das Weltkoordinatensystem können Sie durch eine neue Eingabe korrigieren. Hierbei werden immer die zuletzt eingegebenen Werte angeboten.

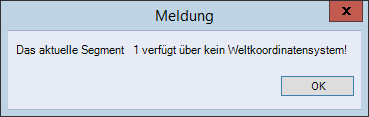

2. Importieren Sie Weltkoordinaten und im Segment besteht kein aktives Weltkoordinatensystem oder über das Menü Settings > Konstruktion allgemein ist die Option Weltkoordinaten verwenden ausgeschaltet, erscheint die Meldung
und die Funktion wird abgebrochen.
Die Modifikation der Segmentdaten eines Segments mit Weltkoordinatensystem wirkt sich auf die Weltkoordinaten wie folgt aus:
*Verschieben des gesamten Segments
Alle Weltkoordinaten bestehender Punkte bleiben erhalten.
*Verschieben/Drehen von Segmentinhalten
Die Weltkoordinaten der verschobenen Punkte ändern sich. Die Referenzpunkte sind elementunabhängig, d.h. sie können nicht verschoben werden.
*Verschieben des Segmentnullpunkts oder Ändern der Segmentumrandung
Die Weltkoordinaten bestehender Punkte werden nicht geändert, lediglich die Weltkoordinaten des Segmentnullpunkts werden angepasst.

Info
Vermeiden Sie eine nachträgliche Änderung des Segmentmaßstabs.
