Die Eingabe von Bewehrungselementen mit variablen Schenkellängen erfolgt analog der Eingabe einer Standard-Biegeform, z.B. eines
U Shaped Rebars. Schalten Sie zuvor über die
Zusatzleiste das Icon

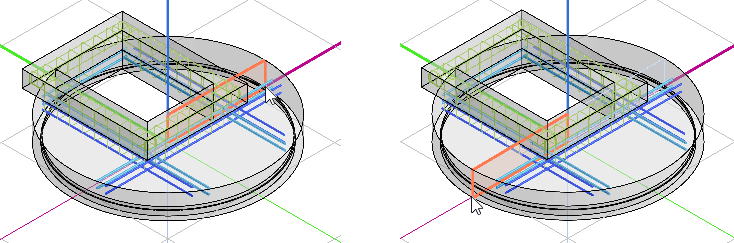

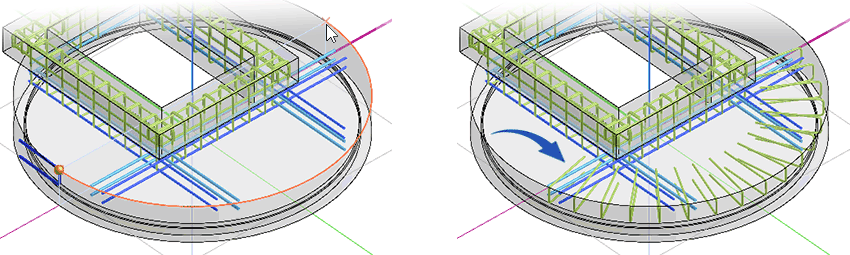

An Schalkante anbinden ein, wählen die Kante für die Lage des Steckers und bestimmen anschließend die Verlegestrecke. Automatisch werden von-bis-Eisen mit dem eingestellten Randabstand zur Stirnfläche verlegt:

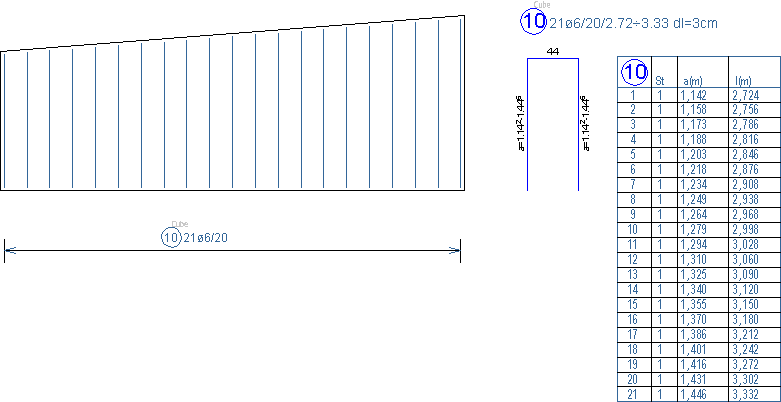

Nach Abgabe dieses Bauteils als 3D-Sicht in den Plan, können Sie den Eisenauszug der Bewehrungspositionen mit variablen Schenkellängen eingeben sowie die zugehörige Tabelle für variable Längen platzieren (siehe Kapitel
Reinforcement - 2D,
Enter Variable Leg Lengths,
Enter Bar Representation):
