Funktionszusatzleiste

Fahren Sie den zu vermaßenden Kreis an.

Für die Bemaßung von Kreisbögen mit Bogenmaßen bestimmen Sie den ersten und zweiten Maßpunkt (Anfangs-/Endpunkt des Bogenmaßes) und die Lage der Maßlinie. Die Rastereinstellung wird zur besseren Orientierung durch eine markierte Maßlinie sichtbar gemacht.

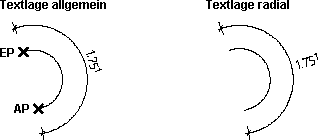

Zusätzlich zu den vorab erläuterten Einstellungen der Maßtexte können Sie über das Menü Edit > Modify Individually in Current Function > Textkorrekturen > Textlage auch die Textlage radial wählen. Anschließend erscheint ein Platzhalter in Größe der Maßzahl am Cursor, die Sie in radialer Richtung zum Kreisbogen frei platzieren können.

AP = Anfangspunkt

EP = Endpunkt
