Correct Splines
Mehrere Splines können Sie über das Menü Edit > Modify Section > Gruppe korrigieren.
Einzelne Korrekturen können Sie in der Funktion Splines über das Menü Edit > Modify Individually in Current Function sowie auch über Freihandsymbole auslösen (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen):
Ausschnitt korrigieren > Einzeln > Gruppe

Globale Korrektur des Splines (siehe Kapitel Edit Elements, Modify, Modify Individually Free).

Nach Auslösen der Korrekturfunktion können Sie, neben den Linienparametern (siehe Funktion Lines, Correct Lines), die Ebenenzuordnung sowie eine globale Korrektur aller Elementparameter in der Funktionsleiste wählen:
Über das Menü Edit > Modify Individually in Current Function können Sie weitere Korrekturen wählen:

Stützpkt.
Stützpunkt verschieben

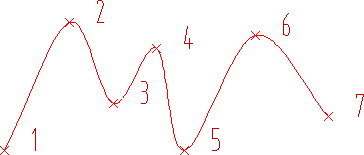

Nach Anfahren der Liniengruppe werden alle Stützpunkte der Liniengruppe markiert.
Fahren Sie den zu verschiebenden Stützpunkt an.
Bestimmen Sie die neue Lage des Stützpunkts.
Anf.-Tang., End-Tang.
Punkt der Anfangs- oder Endtangente verschieben

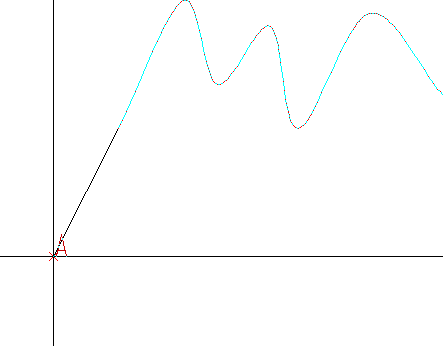

Nach Anfahren der Liniengruppe wird entsprechend der Punkt der Anfangs- oder Endtangente markiert, z.B. Anfangstangente
Bestimmen Sie die neue Lage des Punkts der Anfangs- oder Endtangente
