Rectangles

Entering Rectangles
Menü 2D Design > Rechtecke
Werkzeugleiste:
Rechtecke
Sie können Rechtecke über einzelne Linien konstruieren sowie zur Vereinfachung auch direkt als Rechteckelement erzeugen (siehe Funktion Lines). Rechtecke definieren Sie entweder frei über ein Fenster oder über die Rechteckbreite und -höhe.
Die Rechteckgröße, z.B. durch Verschieben einer Linie oder das Löschen einer einzelnen Linie, können Sie ändern.
Funktionszusatzleiste
► (Tooltips vorhanden)
Eingabeart wählenLinientypStiftstärkeGröße des FadenkreuzesLinientyp des FadenkreuzesStiftstärke des FadenkreuzesNeigungswinkelBezugspunkt
Fenster, Breite/Höhe
Eingabeart für das Rechteck
Ltyp=..., S=...
Linientyp, Stiftstärke (siehe Funktion Lines, Ltyp=... und S=...)
Fadenkreuz= ... %
Größe des Fadenkreuzes (siehe Funktion Circles, Entering Circles with Crosshairs).
Ltyp F.=..., S F.=...
Linientyp und Stiftstärke des Fadenkreuzes (siehe Funktion Lines, Ltyp=... und S=...)
W=…
Ecke, ...

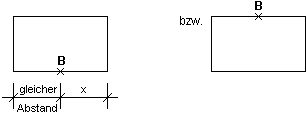

Bezugspunkt (Eingabeart: Fenster)
mehr hierzu ...


Ecke (beliebiger
Eckpunkt)


Mitte-Breite


Mitte-Höhe


Mitte-Mitte
B = Bezugspunkt

LU, ...
Bezugspunkt (Eingabeart: Breite/Höhe)

Über das Menü Edit oder in der Toolbar können Sie weitere Manipulationen der Rechtecke wählen:
*Einzeln korrigieren (siehe Funktion Lines, Correct Lines)
